ASRock X58 Deluxe3 Motherboard

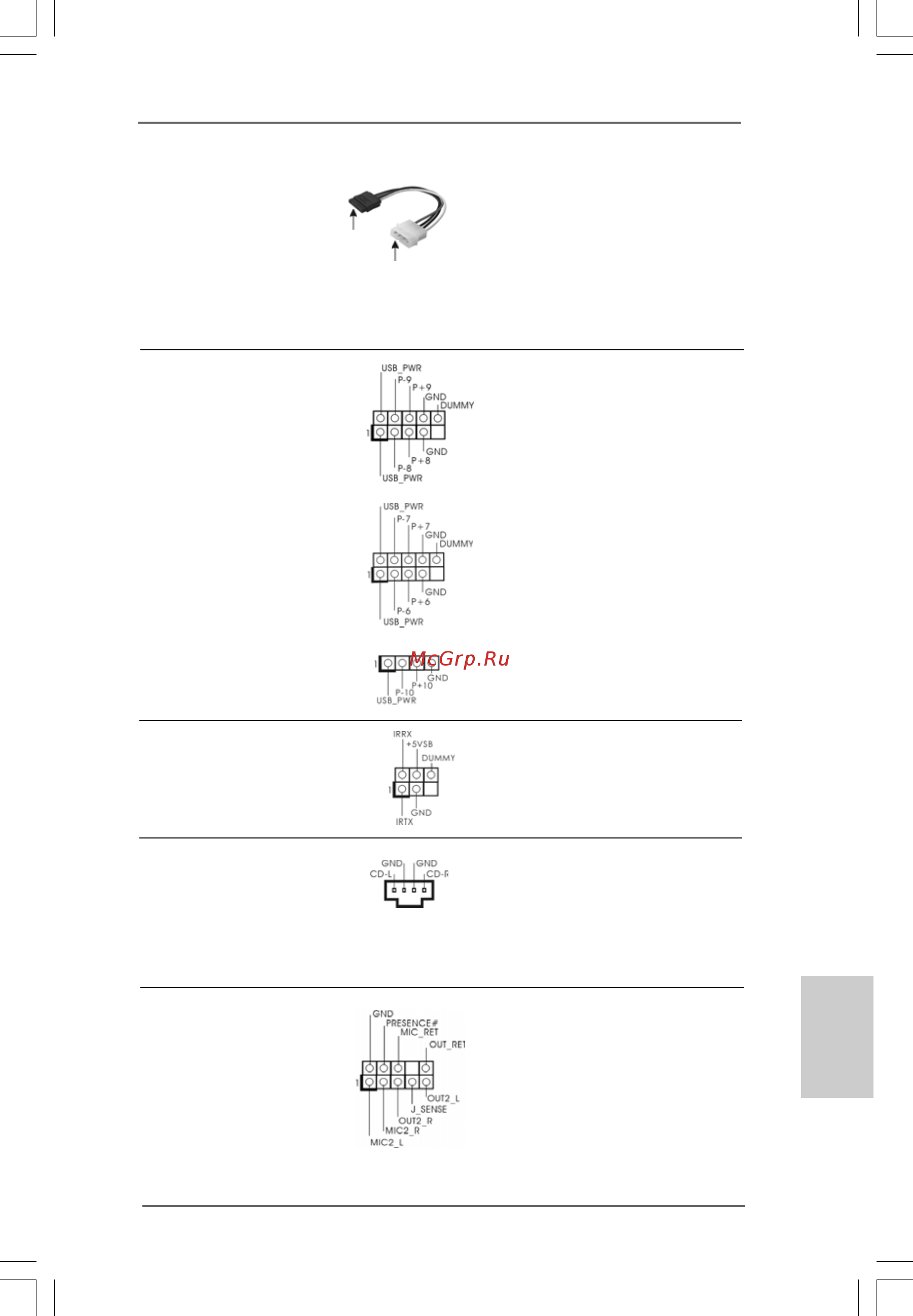

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 Nr. 34) dei dispositivi audio.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional

(vedi p.2 Nr. 25) per la trasmissione e la

ricezione senza fili.

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di

(vedi p.2 Nr. 31) suono come CD-ROM, DVD -

ROM,TV tuner, o schede

MPEG.

Cavo d’alimentazione Collegare l’estremità nera de

Serial ATA (SATA) cavo di alimentazione SATA al

(Opzionale) connettore di alimentazione del

drive. Poi connettete l’estremità

bianca del cavo di alimentazione

SATA al connettore power

dell’alimentatore.

Connettere

all’ailmentazione

dei dischi SATA

Connettere al

gruppo

di alimentazione

CD1

Collettore USB 2.0 Oltre alle sette porte USB 2.0

(9-pin USB8_9) predefinite del pannello I/O,

(vedi p.2 Nr. 8) questa scheda madre ha tre

collettori USB 2.0. I collettori

USB8_9 e USB6_7 possono

supportare quattro porte USB

(9-pin USB6_7) 2.0 (due porte per ciascun

(vedi p.2 Nr. 9) collettore). Il collettore USB10

supporta una porta USB 2.0.

(4-pin USB10)

(vedi p.2 Nr. 19)
