ASRock X58 SuperComputer Motherboard

ItalianoItaliano

Italiano

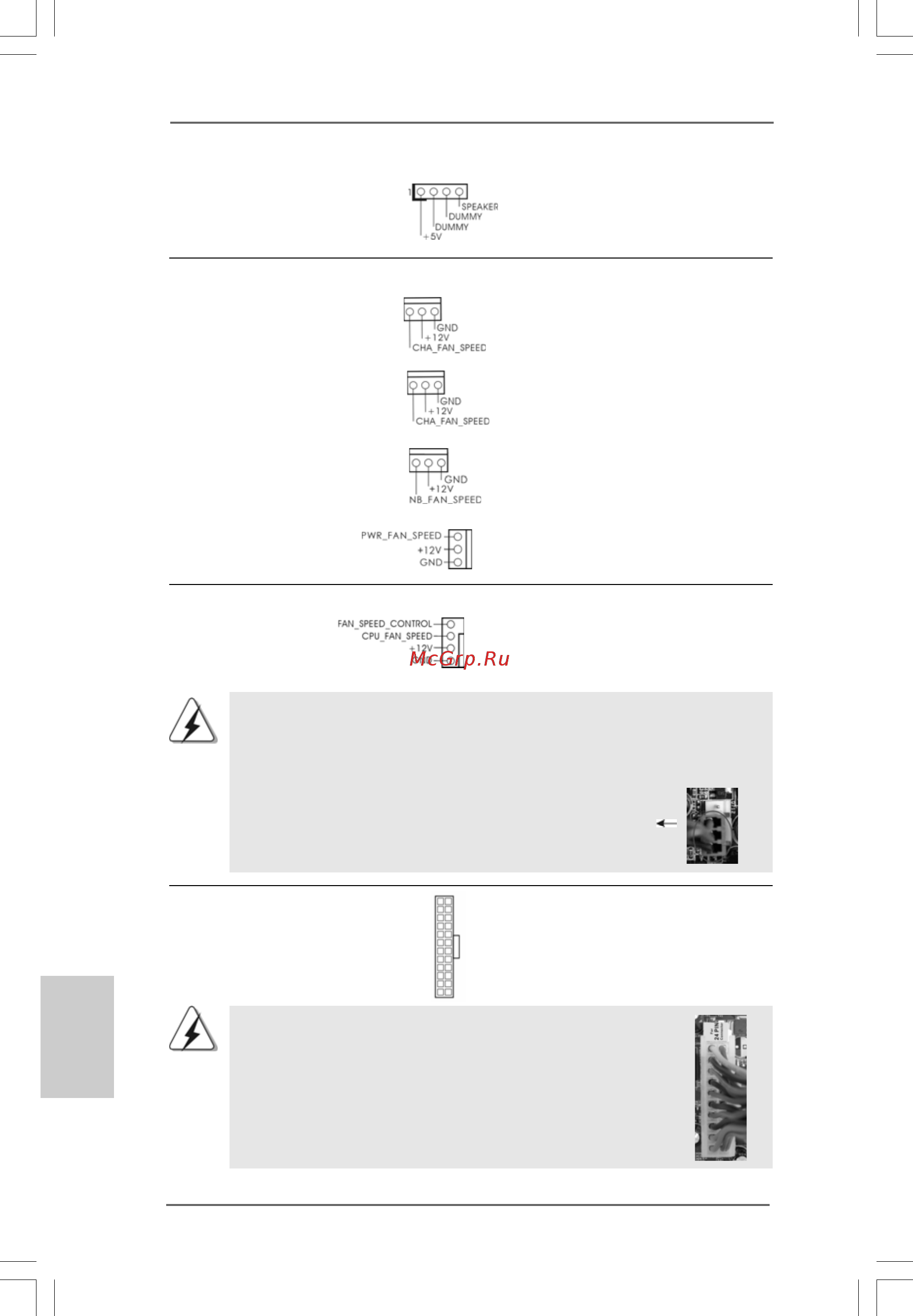

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 5) connettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 18)

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 Nr. 35) combaciare il filo nero al pin

terra.

Collettori Chassis, NB ed alimentazione ventola Collegare i cavi della ventola ai

(3-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 11) facendo combaciare il cavo nero

col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2 Nr. 13)

(3-pin NB_FAN1)

(vedi p.2 Nr. 12)

(3-pin PWR_FAN1)

(vedi p.2 Nr. 33)
