ASRock X58 SuperComputer Motherboard

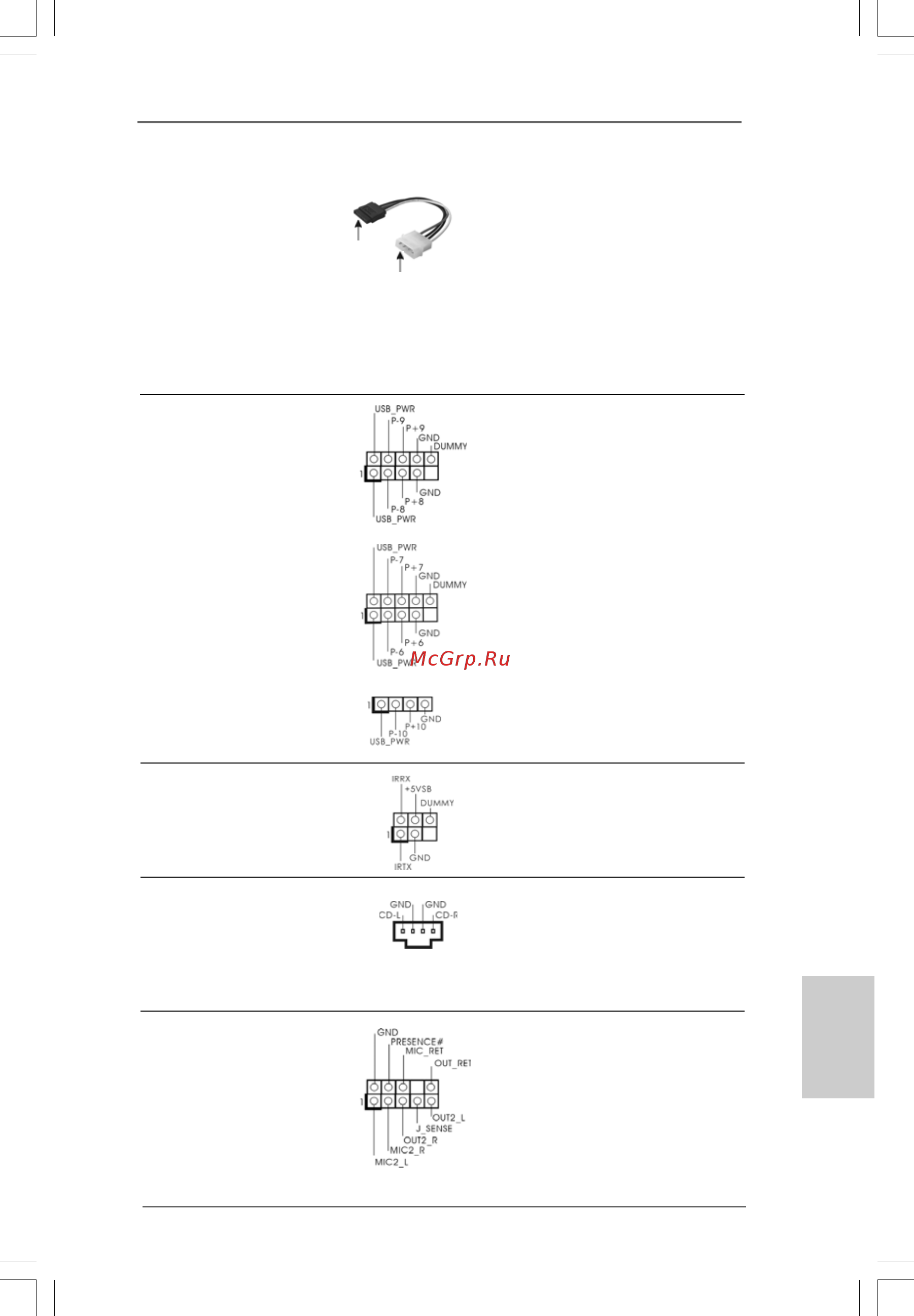

En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br.5) infrarouge optionnel de
(voir p.2 No. 25) transfert et de réception sans
fil.
En-tête USB 2.0
(US8_9 br.9)
(voir p.2 No. 8)
(US6_7 br.9)
(voir p.2 No. 9)
(US10 br.4)
(voir p.2 No. 19)
Cordon d’alimentation Veuillez connecter l’extrémité
Série ATA (SATA) noire du cordon d’alimentation
(en option) SATA sur le connecteur
d’alimentation sur chaque unité.
Connectez ensuite l’extrémité
blanche du cordon d’alimentation
SATA sur le connecteur
d’alimentation de l’unité
d’alimentation électrique.
connecter à
l’unité
d’alimentation
électrique
connecter au
connecteur
d’alimentation du
disque
dur SATA
Connecteur audio panneau C’est une interface pour un câble
avant audio en façade qui permet le
(HD_AUDIO1 br. 9) branchement et le contrôle
(voir p.2 No. 34) commodes de périphériques
audio.
Connecteurs audio internes Ils vous permettent de gérer des
(CD1 br. 4) entrées audio à partir de sources
(CD1: voir p.2 No. 31) stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
carte MPEG.
CD1
FF
FF
F
ranran
ranran
ran
çaisçais
çaisçais
çais
En plus des 7 ports USB 2.0 par
défaut du panneau Entrée/Sortie,
cette carte mère comporte trois
en-têtes USB 2.0. Les en-têtes
USB8_9 etUSB6_7 peuvent
prendre en charge quatre ports
USB 2.0 (deux ports pour chaque
en-tête). L’en-tête USB10 peut
prendre en charge un port USB
2.0.
