ASRock X58 SuperComputer Motherboard

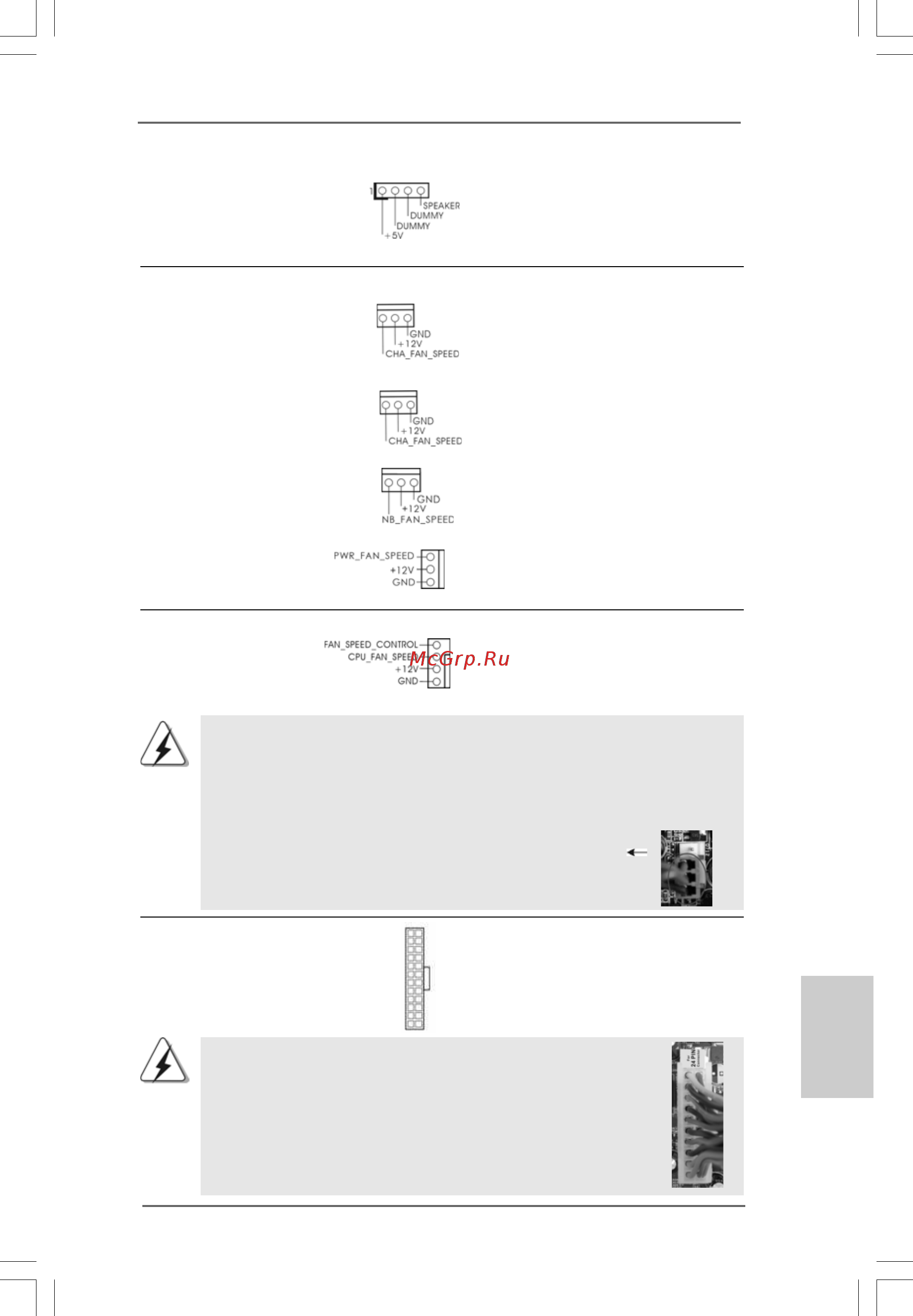

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête.

(voir p.2 No. 18)

Connecteur pour châssis, NB et ventilateur

(CHA_FAN1 br. 3)

(voir p.2 No. 11)

(CHA_FAN2 br. 3)

(voir p.2 No. 13)

(NB_FAN1 br. 3)

(voir p.2 No. 12)

(PWR_FAN1 br. 3)

(voir p.2 No. 33)

ien que cette carte mère offre un support de (Ventilateur silencieux)

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien

fonctionner même sans la fonction de commande de vitesse du ventilateur.

Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au

connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter

aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil

(voir p.2 No. 35) noir sur la broche de terre.

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation ATX sur cet en-

(voir p.2 No. 5) tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner si vous

adopter une alimentation traditionnelle ATX 20 broches. Pour

utiliser une alimentation ATX 20 broches, branchez à

l’alimentation électrique ainsi qu’aux broches 1 et 13.

20-Installation de l’alimentation électrique ATX

ranran

ran

çaisçais

çais

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le fil noir à la broche de terre.
