ASRock X58 SuperComputer Motherboard

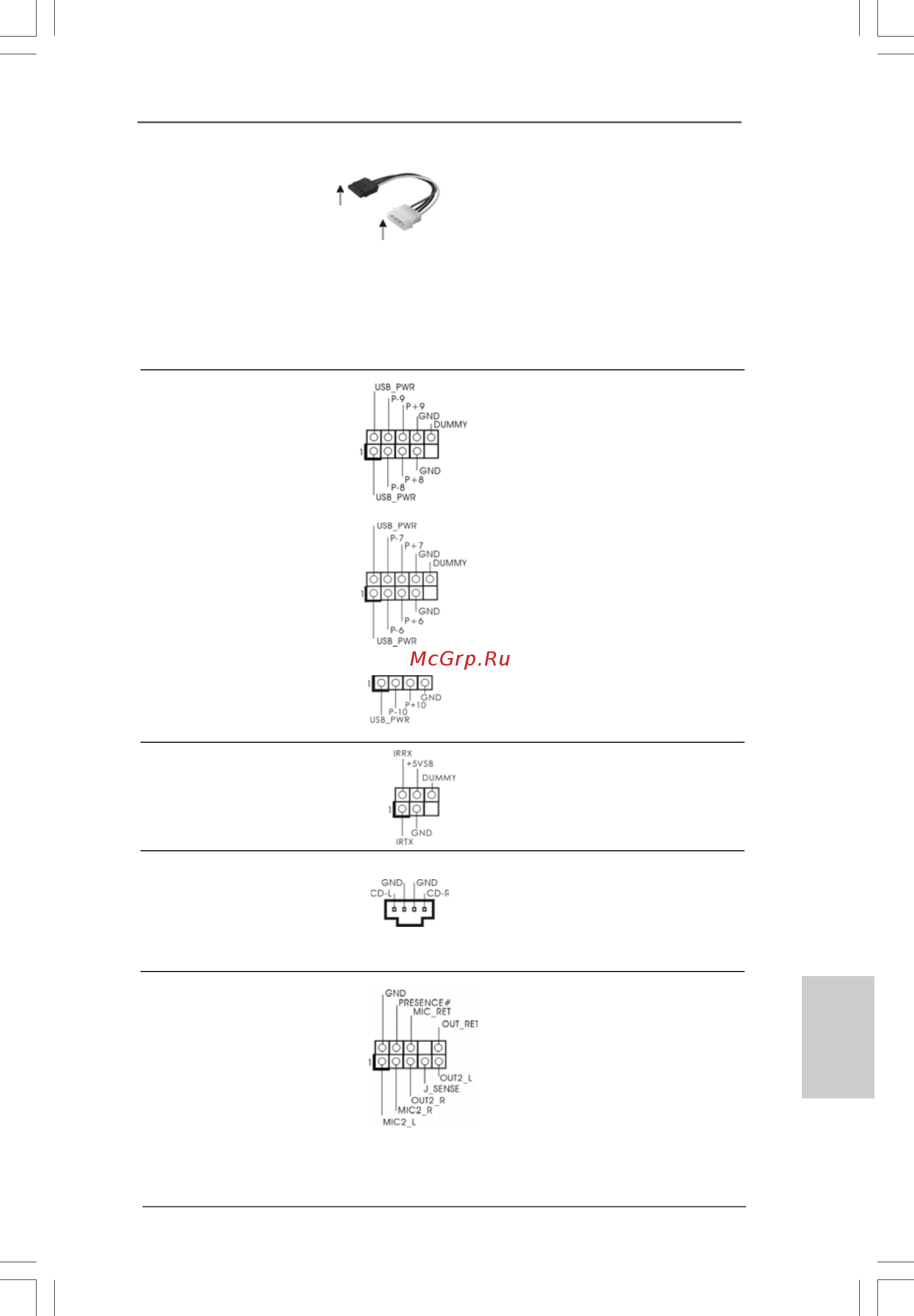

Cabezal USB 2.0
(9-pin USB8_9)
(vea p.2, N. 8)
(9-pin USB6_7)
(vea p.2, N. 9)
(4-pin USB10)
(vea p.2, N. 19)
Cabezal de Módulo Infrarrojos Este cabezal soporta un
(5-pin IR1) módulo infrarrojos de
(vea p.2, N. 25) transmisión y recepción
wireless opcional.
Conector de audio interno Permite recepción de input
(4-pin CD1) audio de fuente sónica como CD-
(vea p.2, N. 31) ROM, DVD-ROM, TV tuner, o
tarjeta MPEG.
Connettere
all’ailmentazione
dei dischi SATA
Connettere al
gruppo
di alimentazione
Cable de alimentación Conecte el extremo negro del de
serie ATA (SATA) cable de SATA al conector de
(Opcional) energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
CD1
Conector de audio de Este es una interface para
panel frontal cable de audio de panel frontal
(9-pin HD_AUDIO1) que permite conexión y control
(vea p.2, N. 34) conveniente de apparatos de
Audio.
EspañolEspañol
EspañolEspañol
Español
Además de los siete puertos
USB 2.0 predeterminados del
panel de E/S, esta placa base
cuenta con tres cabeceras USB
2.0. Las cabeceras USB8_9 y
USB6_7 admiten cuatro puertos
USB 2.0 (dos puertos por
cabecera). La cabecera USB10
admite un puerto USB 2.0.
