ASRock Z77 OC Formula [112/270] Italiano

112

ASRock Z77 OC Formula Motherboard

Italiano

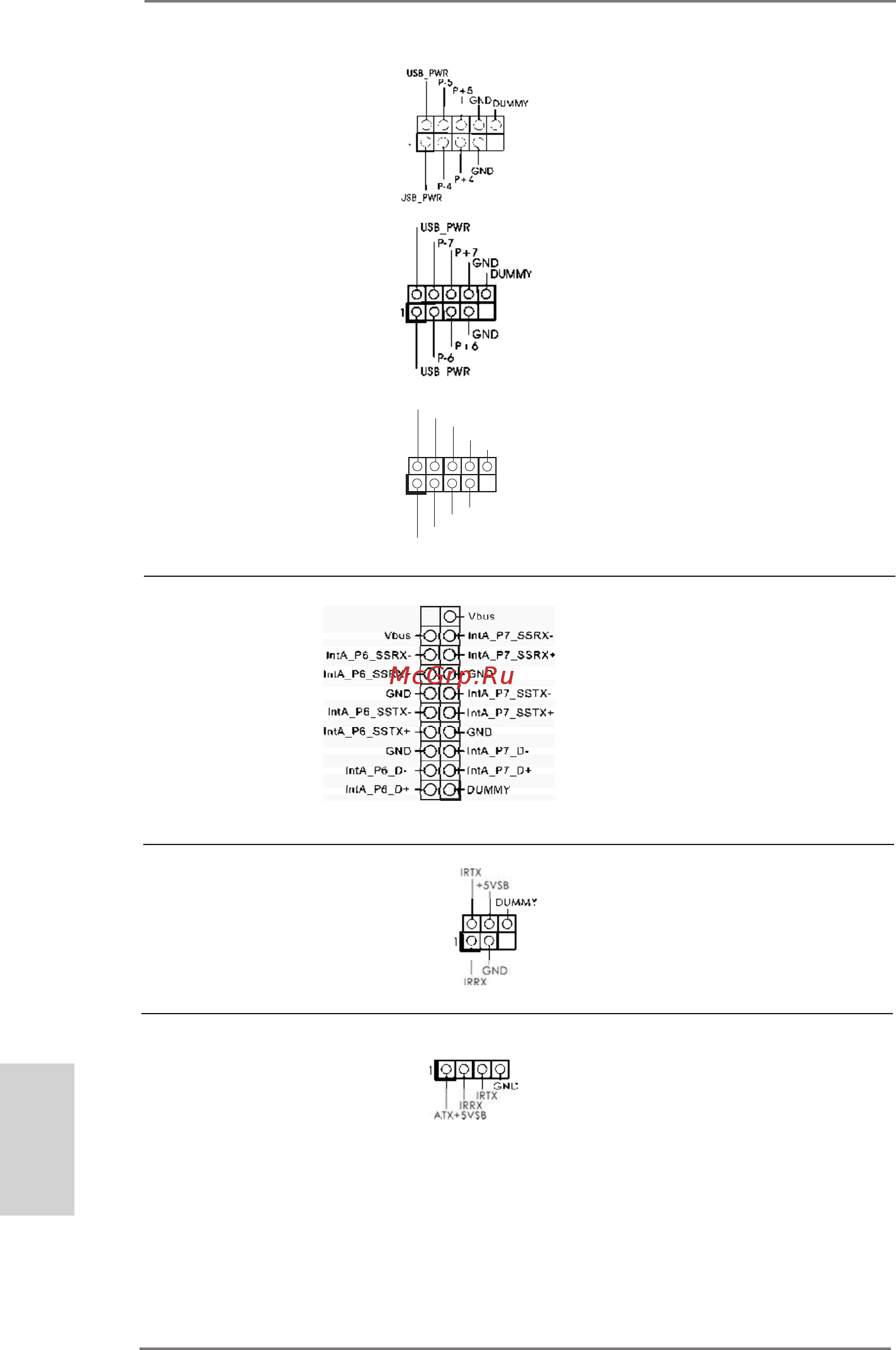

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB4_5)

predenite nel pannello I/O, la

(vedi p.2 Nr. 31)

scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB6_47)

due porte USB 2.0.

(vedi p.2 Nr. 34)

(9-pin USB8_9)

(vedi p.2 Nr. 35)

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2 Nr. 38)

la trasmissione e la ricezione

senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 36)

ricevitore remoto.

U SB _P WR

P-8

GND

DUMMY

U SB _P WR

P +8

GND

P-9

P +9

Collettore USB 3.0 Oltre alle sei porte USB 3.0

(19-pin USB3_6_7)

standard del pannello I/O,

(vedi p.2 Nr. 15)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.
