133
ASRock Z77 OC Formula Motherboard
Español

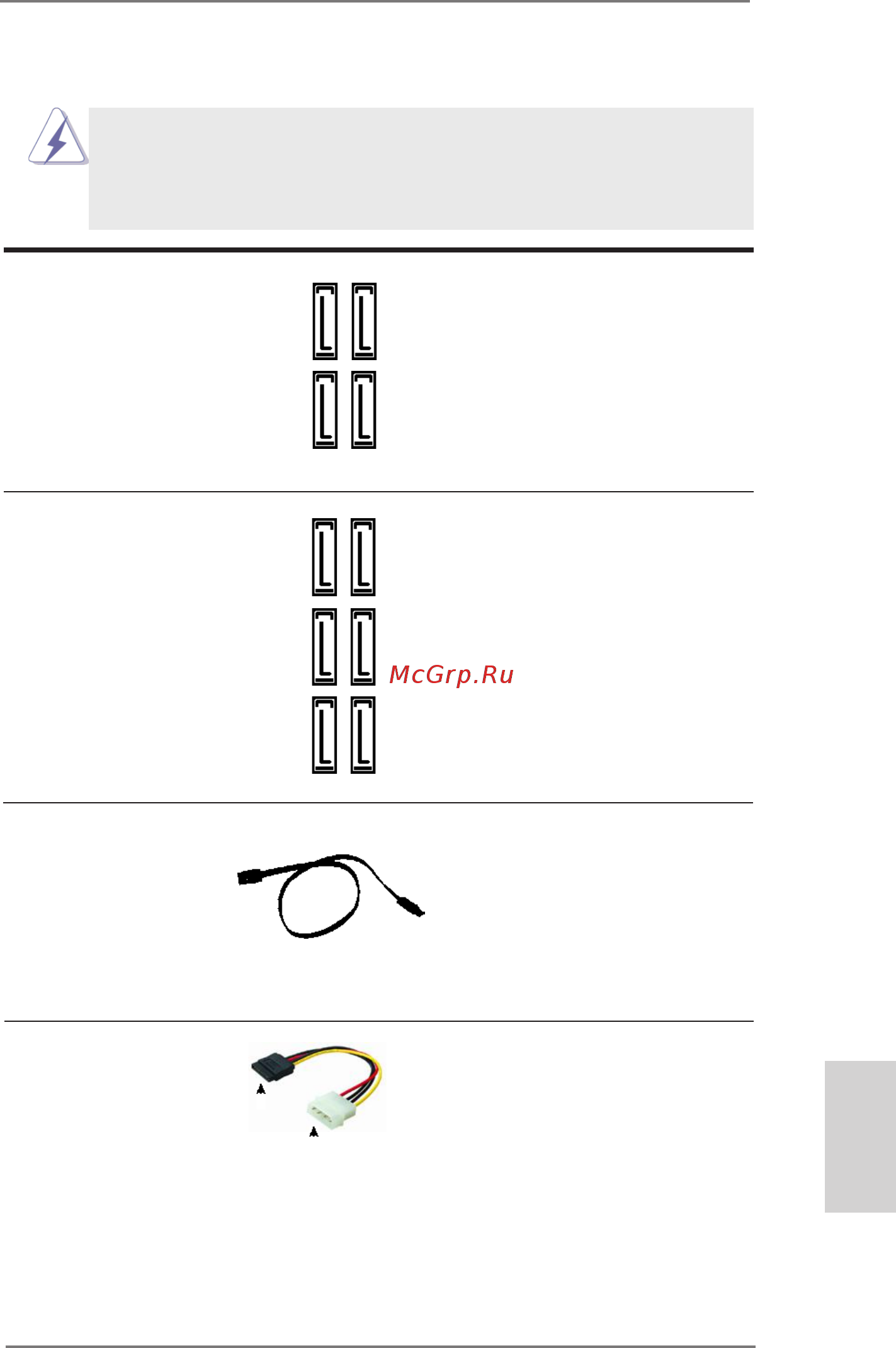

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA2_2_3: vea p.2, N. 18)
serie ATA2 (SATA2) admiten
(SATA2_4_5: vea p.2, N. 18)
cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATA2 actual permite
una velocidad de transferencia
de 3.0 Gb/s.
Conexiones de serie ATA3 Estas seis conexiones de
(SATA3_0_1: vea p.2, N. 20)
serie ATA3 (SATA3) admiten
(SATA3_M0_M1: vea p.2, N. 21)
cables SATA para dispositivos
(SATA3_M2_M3: vea p.2, N. 22)
de almacenamiento internos. La
interfaz SATA2 / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro de
SATA / SATA2 / SATA3 o el
conectador de SATA2 / SATA3
en esta placa base.
Connettere all’ailmentazione
dei dischi SATA
Connettere al gruppo
di alimentazione
Cable de alimentación Conecte el extremo negro del
de serie ATA (SATA) cable de SATA al conector de
(Opcional)
energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
SATA2_2
SATA2_3
SATA2_4
SATA2_5
SATA3_M0
SATA3_M1
SATA3_M2
SATA3_M3
SATA3_0
SATA3_1
