256
ASRock Z77 OC Formula Motherboard
繁體中文
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音效輸出至 HDMI 顯示卡，支援
( 見第 2 頁第 42 項 )
將電腦連接至帶 HDMI 的數位電
視 / 投影機 / 液晶銀幕等設備。
請將 HDMI 顯示卡的 HDMI_SPDIF
接口連接到這個接頭。
SP DI FO UT
GN D
1

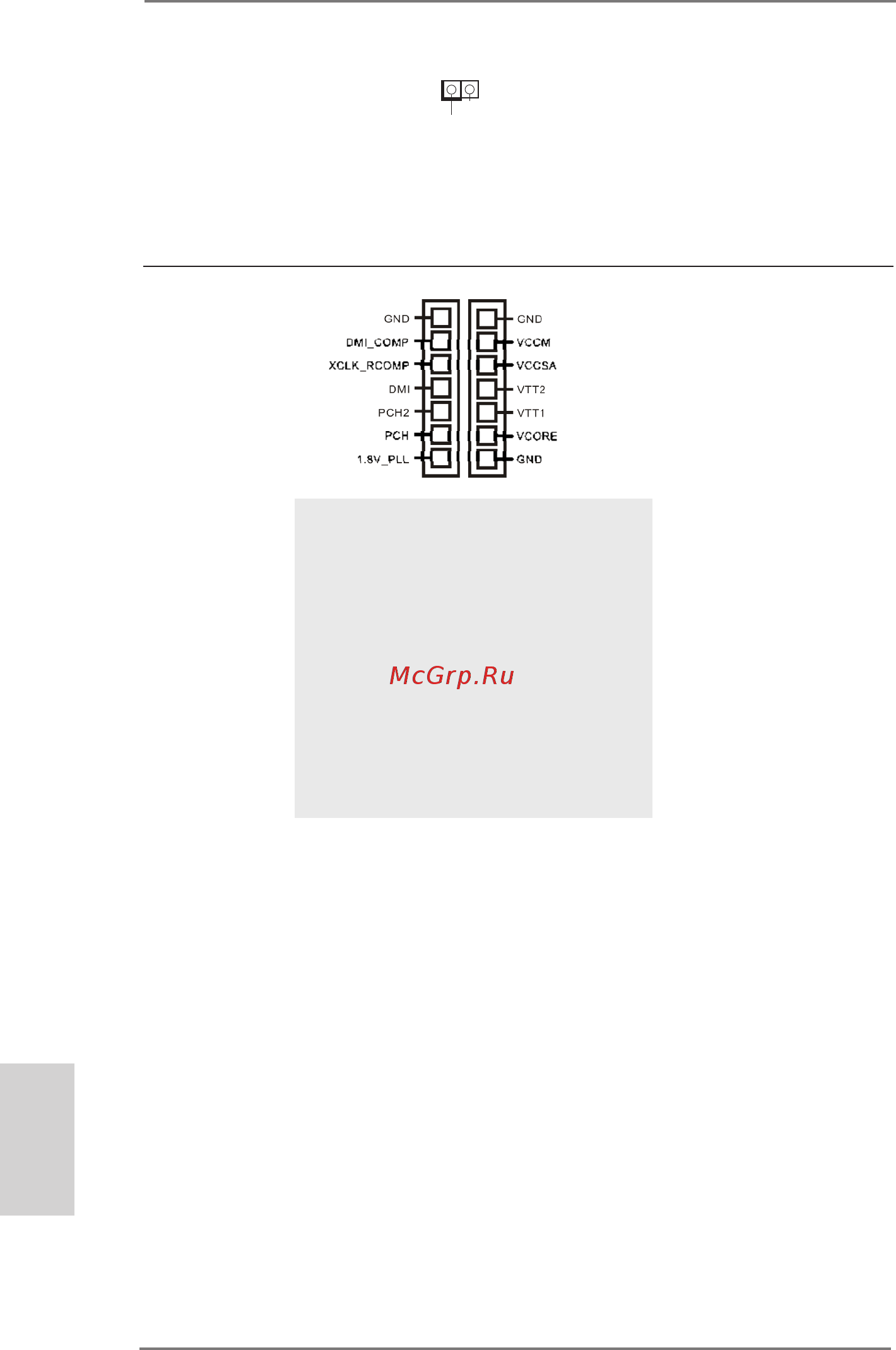

V-Probe
TM
使用者能夠測量主機板上元件
(7 針 VOL_CON1,
的電壓，包括 VCCM、VCCSA、
7 針 VOL_CON2)
VTT2、VTT1、VCORE、
( 見第 2 頁第 13 項 )
DMI_COMP、XCLK_RCOMP、DMI、
PCH2、PCH 及 1.8V_PLL。
VCCM：DRAM 電壓
VCCSA：CPU 系統代理程式電壓
VTT2：主要 VTT 電壓
VTT1：次要 VTT 電壓
VCORE：CPU 核心電壓
DMI_COMP：DMI COMP 電壓
XCLK_RCOMP：內部時脈產生器 COMP 電壓
DMI： DMI 電壓
PCH2：晶片組核心電壓
PCH：第二個晶片組核心電壓
1.8V_PLL：CPU PLL 電壓
