156
ASRock Z77 OC Formula Motherboard
Русский

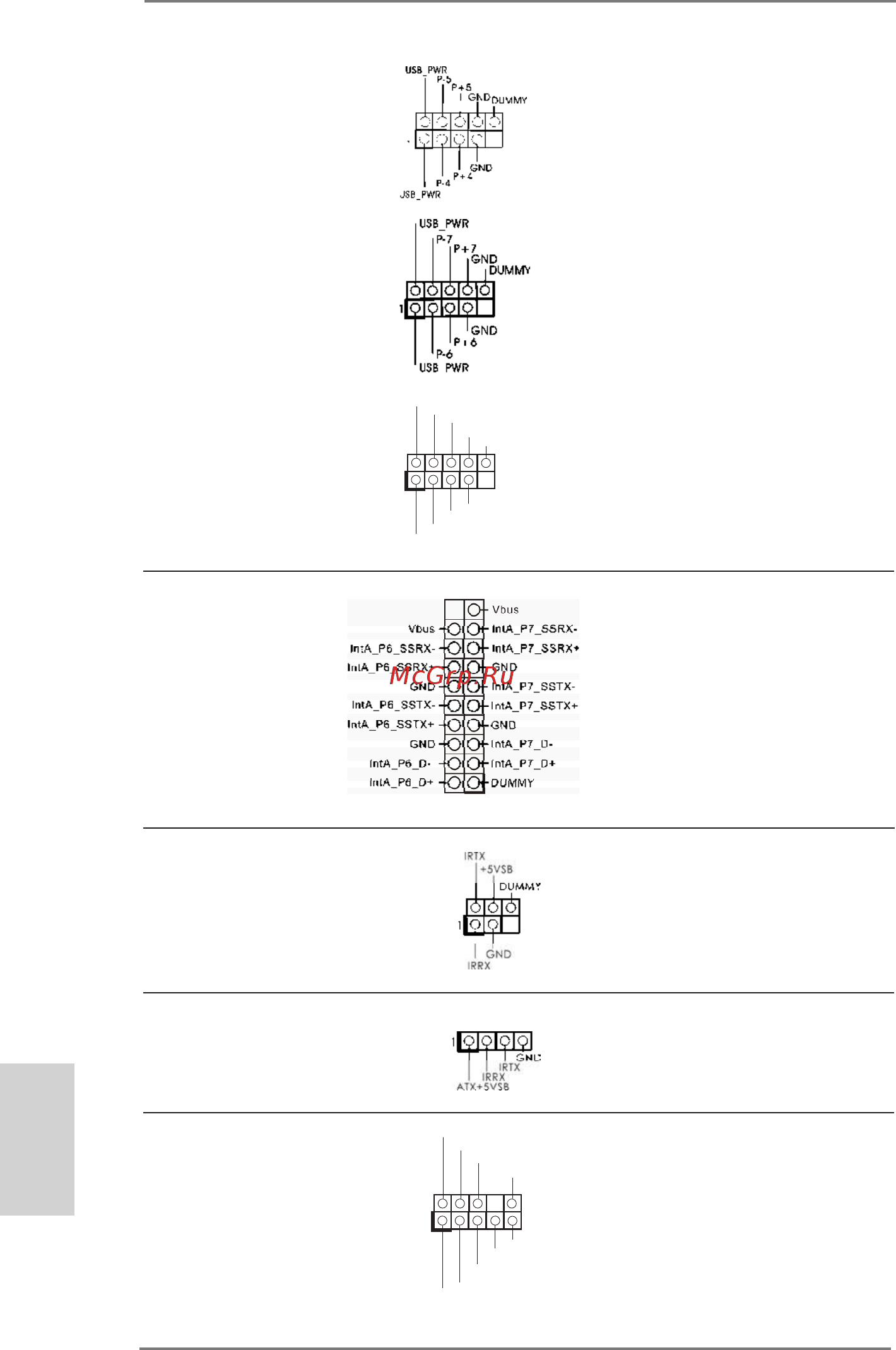

Колодка USB 2.0 Помимо четыре стандартных
(9-контактный USB4_5)
портов USB 2.0 на панели ввода-
(см. стр. 2, п. 31)
вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB6_7)
(см. стр. 2, п. 34)
(9-контактный USB8_9)
(см. стр. 2, п. 35)
1
U SB _P WR
P-8
GND
DUMMY
U SB _P WR
P +8
GND
P-9
P +9
Колодка USB 3.0 Помимо шесть стандартных
(19-контактный USB3_6_7)
портов USB 3.0 на панели ввода-
(см. стр. 2, п. 15)
вывода, на данной материнской
плате предусмотрен один разъем
USB 3.0. Этот разъем USB 3.0
поддерживает два порта USB 3.0.
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1)
подключить дополнительный
(см. стр. 2, п. 38)
модуль беспроводного
инфракрасного
приемопередатчика.
J _S EN SE
O UT 2_ L
1
M IC _R ET
P RE SE NC E#
GND
O UT 2_ R
M IC 2_ R
M IC 2_ L
OUT_RET
Аудиоразъем передней Этот интерфейс предназначен
панели для присоединения аудиокабеля
(9-контактный HD_AUDIO1)
передней панели,
(см. cтр. 2, п. 41)
обеспечивающего удобное
подключение аудиоустройств и
управление ими.
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1)
подключения дистанционный
(см. стр. 2, п. 36)
приемник.
