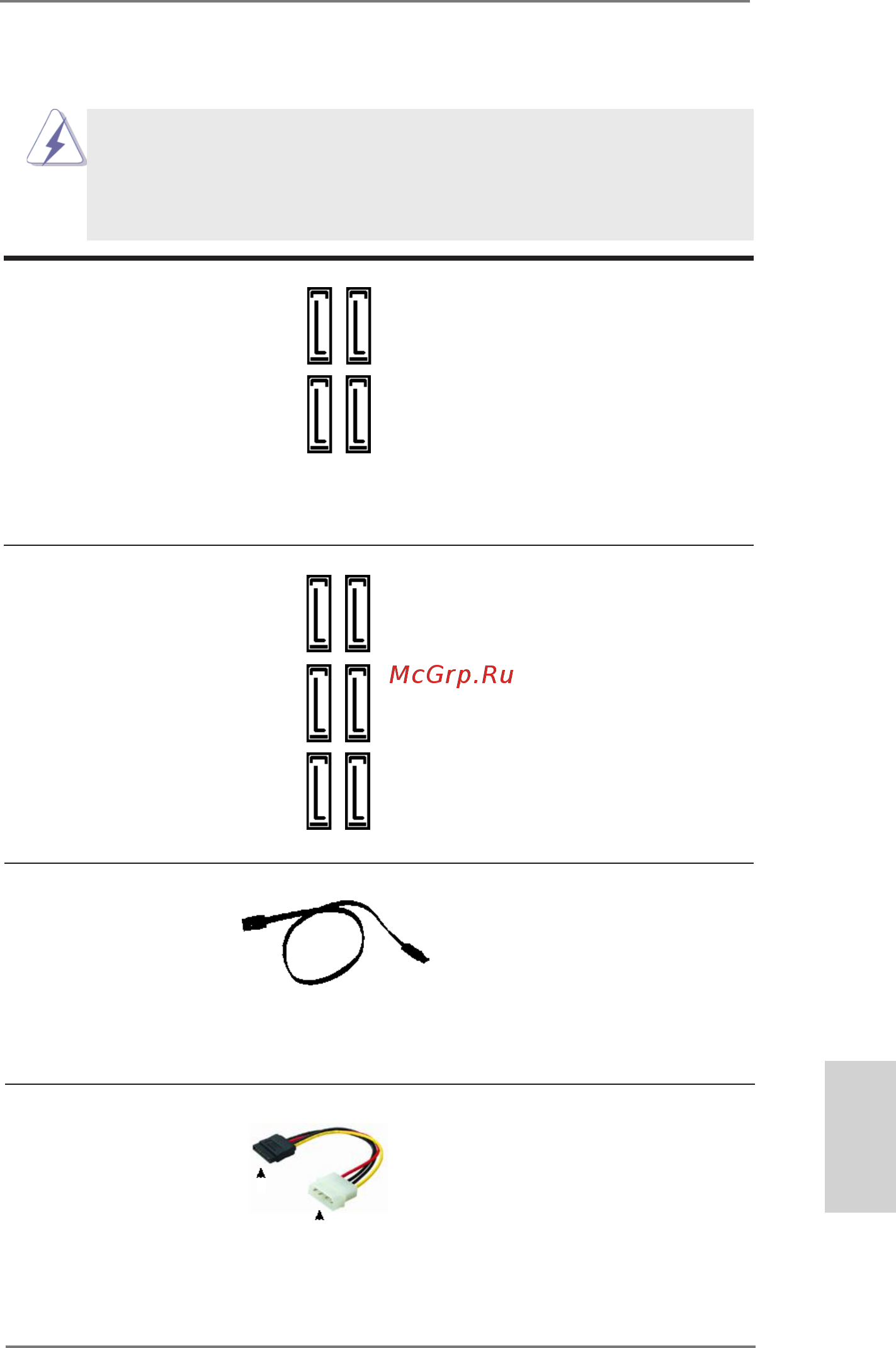

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно)
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 четыре соединителя Serial ATA2
(SATA2_2_3, см. стр. 2, п. 19)
предназначаются для
(SATA2_4_5, см. стр. 2, п. 18)
подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
Разъемы Serial ATA3 шесть соединителя Serial ATA3
(SATA3_0_1, см. стр. 2, п. 20)
предназначаются для
(SATA3_M0_M1, см. стр. 2, п. 21)
подключения внутренних
(SATA3_M2_M3, см. стр. 2, п. 22)
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с.
SATA2_2
SATA2_3
SATA2_4
SATA2_5
SATA3_M0
SATA3_M1
SATA3_M2
SATA3_M3
SATA3_0
SATA3_1
Кабель питания Присоедините кабель питания
Serial ATA (SATA) стандарта SATA с помощью
(дополнительно)
соединителей на его черном
конце с ответными
соединителями питания на
каждом из жестких дисков. Затем
соедините белый конец кабеля
питания стандарта.
подключите к соединителю
питания жесткого диска
интерфейса SATA
подключите к
источнику питания
