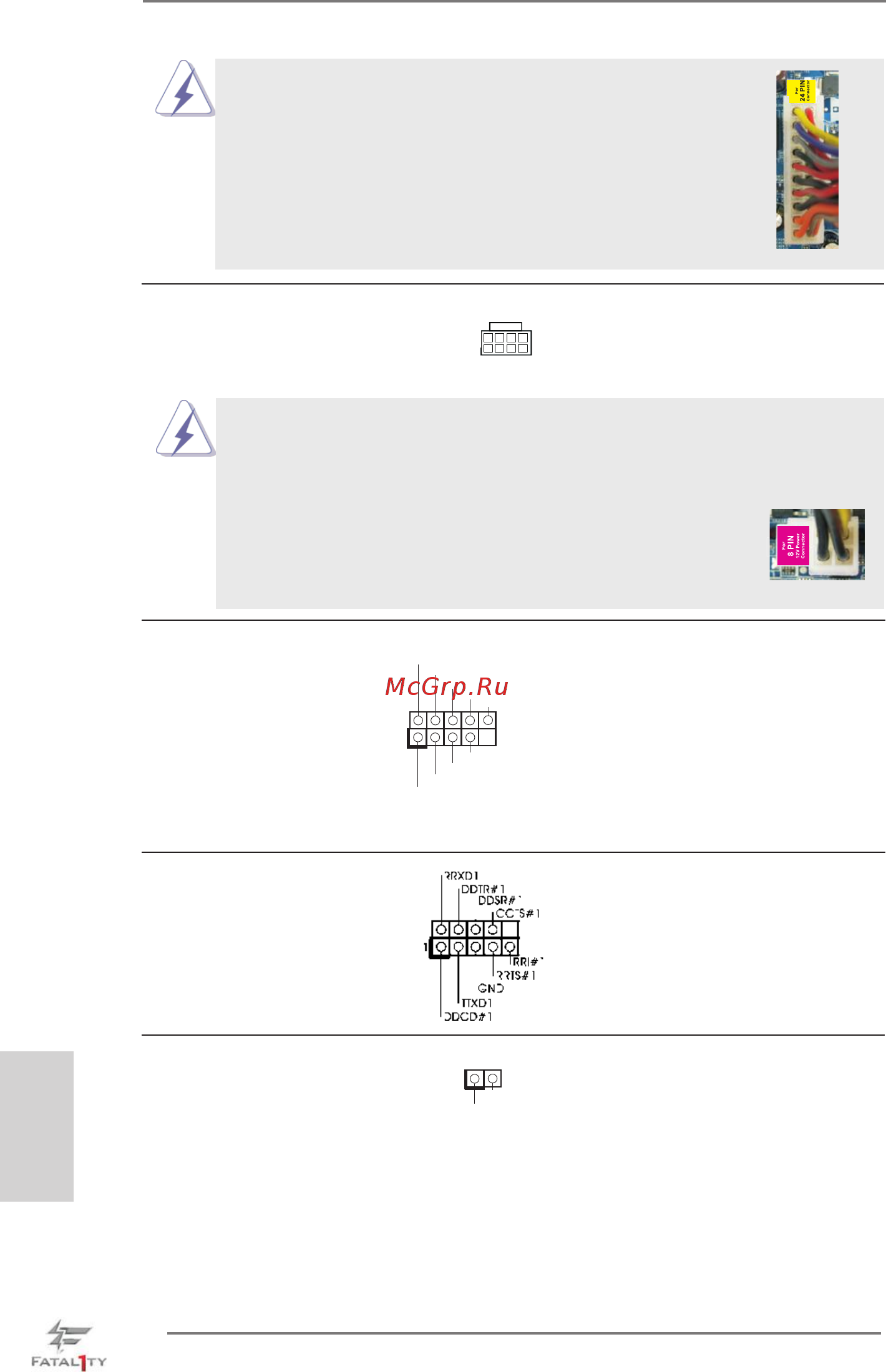

128
Fatal1ty Z77 Professional Series Motherboard
Cabezal del puerto COM Este cabezal del puerto COM
(9-pin COM1)
se utiliza para admitir un
(vea p.4, N. 31)
módulo de puerto COM.
Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece
(HDMI_SPDIF1 de 2 pin)
una salida SPDIF la tarjeta
(vea p.4, N. 33)
VGA HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
SP DI FO UT
GN D
1
Español
Instalación de una Fuente de Alimentación ATX de 20 Pins
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
12
1
24
13
Cabezal de alimentación ATX 12V Conecte la fuente de
(8-pin ATX12V1)
alimentación ATX 12V a su
(vea p.4, N. 2)
cabezal.
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
Instalación de Fuente de Energía de 4-Pin ATX 12V
8 5
4 1
8 5
4 1
Jefe de IEEE 1394 Además de un puerto de IEEE
(9-pin FRONT_1394)
1394 del defecto en el panel de
(ver p.4, N. 28)
I/O, hay un jefe de IEEE 1394
(FRONT_1394) en esta placa
base. Este jefe de IEEE 1394
puede apoyar un puerto de
IEEE 1394.
+ 12V
GND
+ 12V
1
R XTPBM_0
GND
RXTPAM_0
R XTPBP_0
GND
RXTPAP_0
