Fatal1ty Z77 Professional Series Motherboard
227

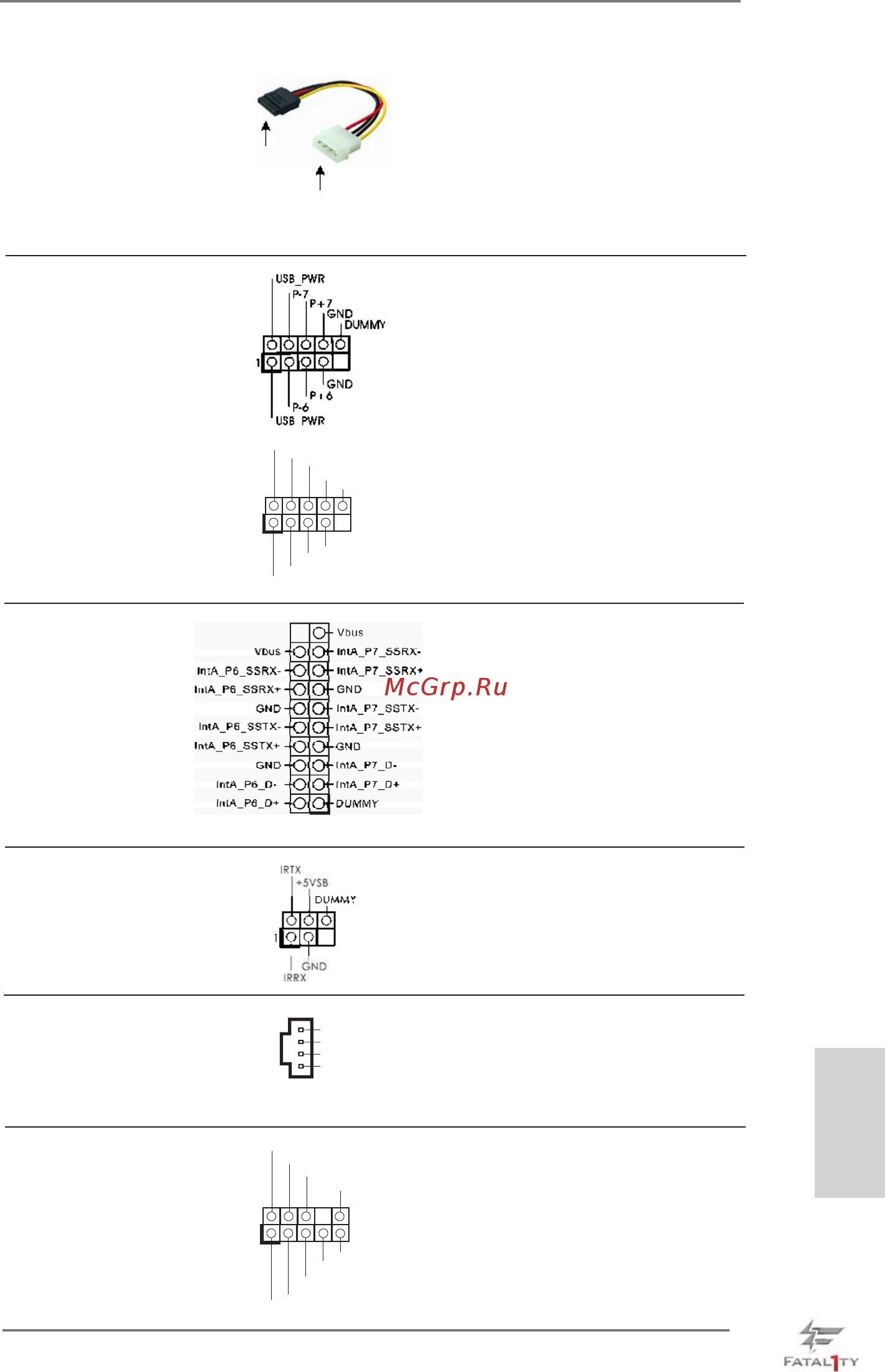

USB 3.0 擴充接頭 除了位於 I/O 面板的六個 USB
(19 針 USB3_6_7)
3.0 接口之外，這款主機板有一
( 見第 4 頁第 9 項 )
組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
紅外線模組接頭 這個接頭支援一個選配的模組 ,
(5 針 IR1)
可用來無線傳輸和接收紅外線。
( 見第 4 頁第 29 項 )
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 4 頁第 32 項 )
J _S EN SE
O UT 2_ L
1
M IC _R ET
P RE SE NC E#
GND
O UT 2_ R
M IC 2_ R
M IC 2_ L
OUT_RET
繁體中文
USB 2.0 擴充接頭 除了位於 I/O 面板的六個 USB
(9 針 USB_6_7)
2.0 接口之外，這款主機板有兩
( 見第 4 頁第 24 項 )
組 USB 2.0 接針。每組 USB 2.0
接針可以支援兩個 USB 2.0 接
口。
(9 針 USB_8_9)
( 見第 4 頁第 25 項 )
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
( 選配 )
口。然後將 SATA 電源線白色
的一端連接到電源適配器的
電源接口。
連接到電源
適配器
連接到 SATA 硬碟
電源接口
1
U SB _P WR
P-8
GND
DUMMY
U SB _P WR
P +8
GND
P-9
P +9
內置音效接頭 可以透過 CD-ROM，DVD-ROM，
(4 針 CD1)
TV Tuner 或 MPEG 卡接收音效
(CD1 見第 4 頁第 42 項 )
輸入。
CD1
C D -L
GND
GND
C D -R
