FC66003946
Rev 00
MANUAL DE USO
QUEDA absolutamente prohibida la reproducción de este manual, incluso de manera parcial.
ES
12
FWECSA
Control para terminales

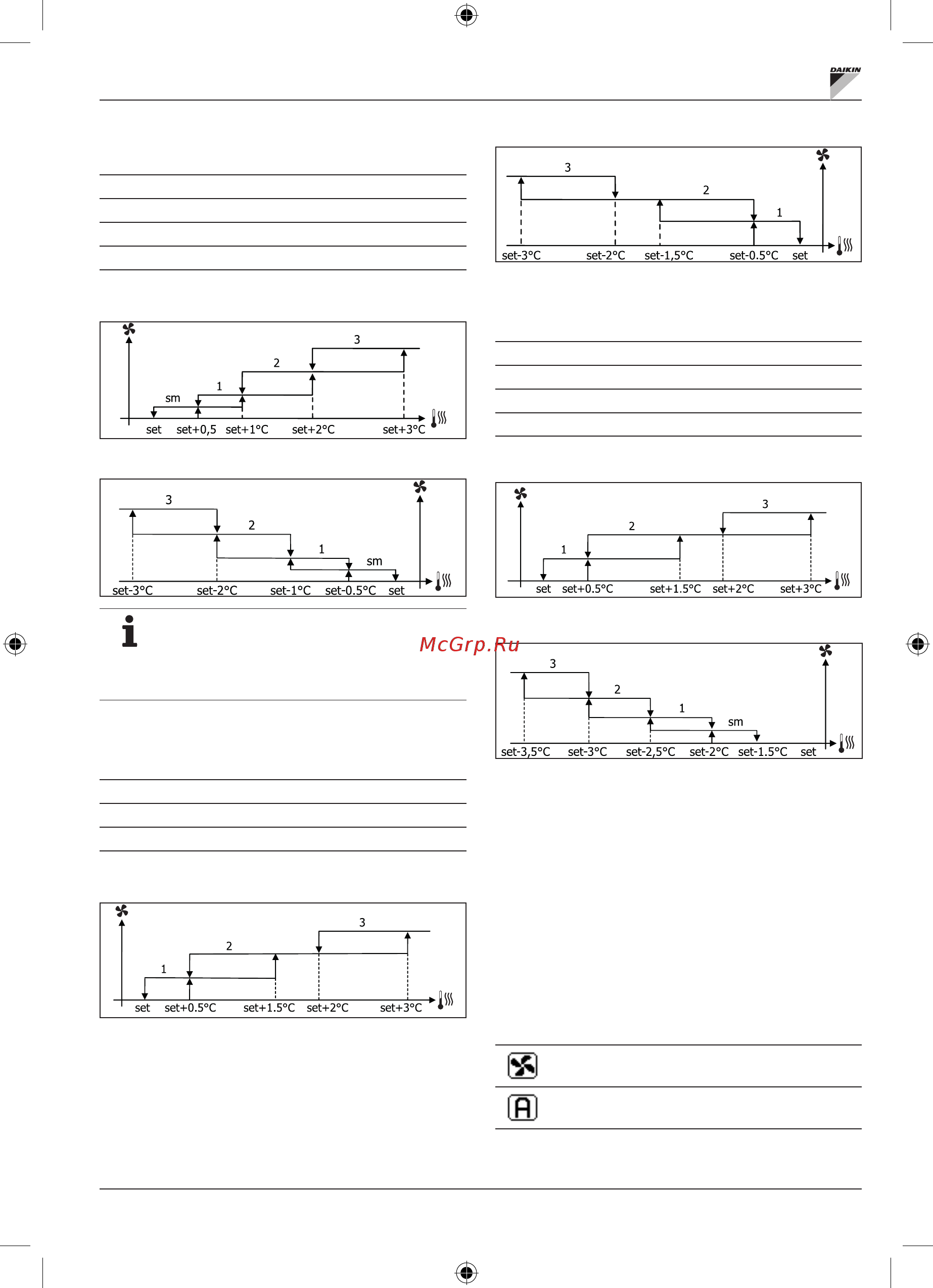

FUNCIONAMIENTO AUTOMÁTICO PARA UNIDAD DE
4 VELOCIDADES Y VÁLVULA(S) ON/OFF (O AUSENTE(S)):
1 Velocidad MÍNIMA
2 Velocidad MEDIA
3 Velocidad MÁXIMA
sm Velocidad SUPERMÍNIMA
ENFRIAMIENTO
CALEFACCIÓN
En las configuraciones con 4 velocidades
y válvula, la ventilación en calefacción se
retrasa en 0�5 °C para permitir una primera
fase de convección natural�
FUNCIONAMIENTO AUTOMÁTICO PARA UNIDAD DE
3 VELOCIDADES Y VÁLVULA(S) MODULANTE(S)
1 Velocidad MÍNIMA
2 Velocidad MEDIA
3 Velocidad MÁXIMA
ENFRIAMIENTO
CALEFACCIÓN
FUNCIONAMIENTO AUTOMÁTICO PARA UNIDAD DE
4 VELOCIDADES Y VÁLVULA(S) MODULANTE(S):
1 Velocidad MÍNIMA
2 Velocidad MEDIA
3 Velocidad MÁXIMA
sm Velocidad SUPERMÍNIMA
ENFRIAMIENTO
CALEFACCIÓN
VENTILACIÓN MODULANTE
La lógica de gestión de la ventilación modulante contempla,
así como para aquélla por grados, dos modalidades de
funcionamiento posibles:
• funcionamiento AUTOMÁTICO
• funcionamiento de VELOCIDAD FIJA
La selección del porcentaje de funcionamiento se produce
al pulsar las teclas UP/DOWN, mientras que al fijar un valor
de ventilación inferior al mínimo (20%) o superior al máximo
(100%) se activa la ventilación automática.
Ventilación MANUAL
Ventilación AUTOMÁTICA
