FC66003946
Rev 00
MANUAL DE UTILIZAÇÃO
É expressamente proibida a reprodução mesmo parcial deste manual
PT
10
FWECSA
Controlo para terminais

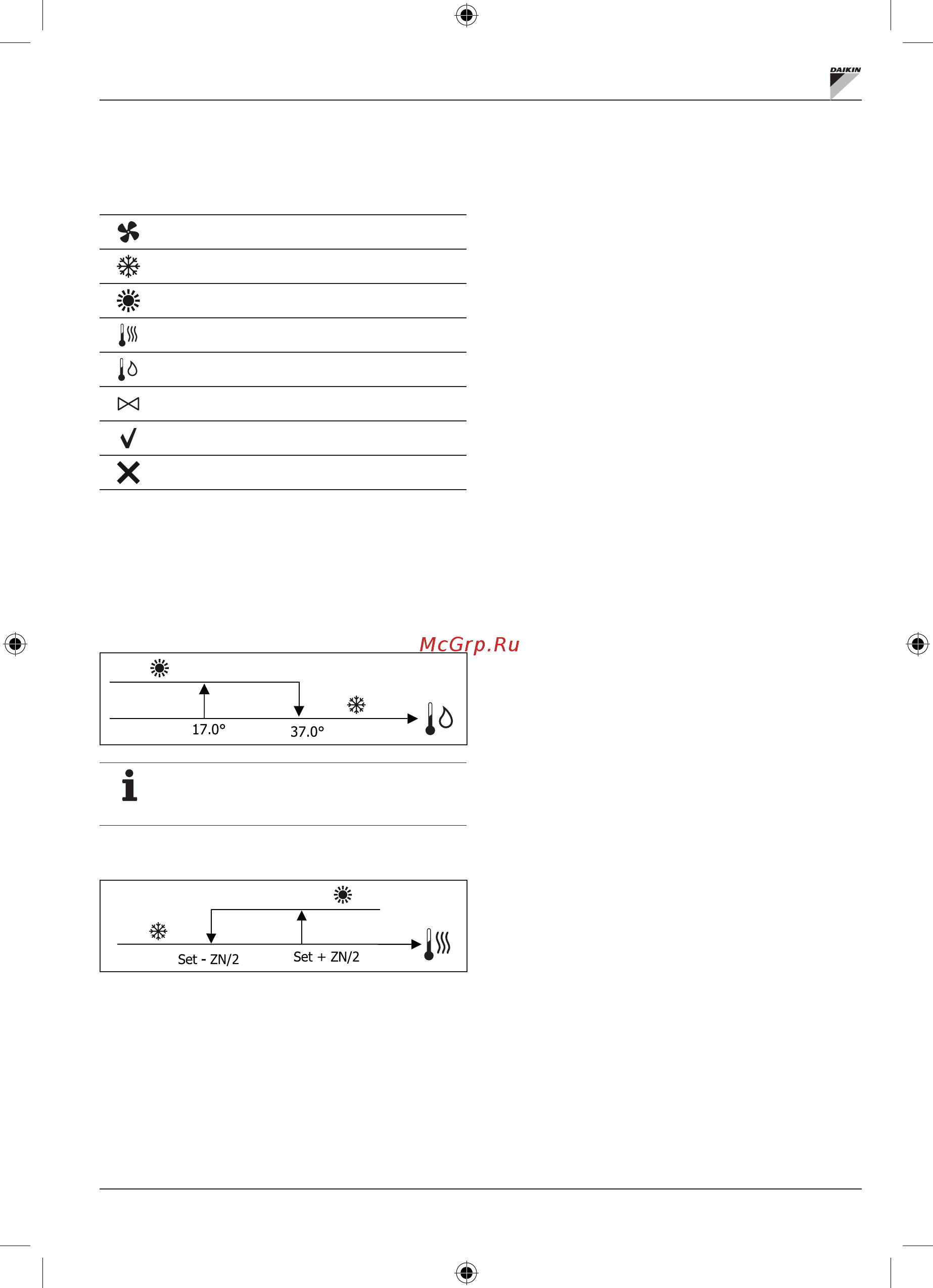

LÓGICAS DE REGULAÇÃO
COMUTAÇÃO REFRIGERAÇÃO/AQUECIMENTO
LEGENDA
VELOCIDADE DE VENTILAÇÃO
INVERNO
VERÃO
TEMPERATURA DO AR
TEMPERATURA DA ÁGUA
ABERTURA DA VÁLVULA
SIM
NÃO
Estão presente 4 diferentes e alternativas lógicas de seleção
da modalidade de funcionamento do termostato definidas
conforme a configuração definida no comando:
• Local: escolha do utilizador usando a tecla MODE
• Distância:em função do estado da entrada digital DI1
• em função da temperatura da água
No caso de alarme sonda de água o controlo
da modalidade regressa temporariamente na
modalidade Local�
• automática em função da temperatura do ar:
Onde:
• Set é a temperatura configurada com as setas
• ZN é a zona neutra
A modalidade de funcionamento do termostato está
indicada no ecrã pelos símbolos de REFRIGERAÇÃO e de
AQUECIMENTO.
VENTILAÇÃO
ASPETOS GERAIS
O controlo pode gerir dois tipos de ventilação:
• ventilação nivelada com um número fixo de velocidades
selecionáveis (3 ou 4);
• ventilação modulante com velocidade variável entre 0%
e 100%
A utilização de um ou outro tipo de gestão está associada
ao tipo de ventilador (nivelado ou modulante) montado na
máquina. Por sua vez a regulação nivelada segue duas
lógicas diferentes conforme o tipo de válvula/s (ON/OFF ou
então modulante).
Resumindo, as lógicas de regulação automática geridas
pelo comando (e descritas ao pormenor em seguida) são
as seguintes:
• ventilação nivelada com válvula ON/OFF (ou ausente)
e 3 velocidades, em modalidade refrigeração ou
aquecimento;
• ventilação nivelada com válvula ON/OFF (ou ausente) e
4 velocidades, em modalidade verão e inverno;
• ventilação nivelada com válvula modulante e
3 velocidades, em modalidade verão e inverno;
• ventilação nivelada com válvula modulante e
4 velocidades, em modalidade verão e inverno;
• regulação da ventilação modulante com válvula ON/OFF,
em modalidade verão e inverno;
• regulação da ventilação modulante com válvula
modulante.
CONVECÇÃO NATURAL
Ao habilitar o parâmetro do menu configuração nas unidades
com válvula, a ventilação no aquecimento é atrasada em
0.5°C para permitir uma primeira fase de convecção natural.
VENTILAÇÃO NIVELADA
Utilizando as teclas UP/DOWN é possível escolher entre as
seguintes velocidades:
• Vel� AUTOMÁTICA: em função da temperatura definida
e aquela ambiente;
• Vel� SUPERMÍNIMA: selecionável apenas se o tipo de
