HASZNÁLATI UTASÍTÁS
SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása
HU
12
FWECSA
Ellenőrző egység terminálokhoz
FŰTÉS
MODULÁCIÓS SZELLŐZÉS

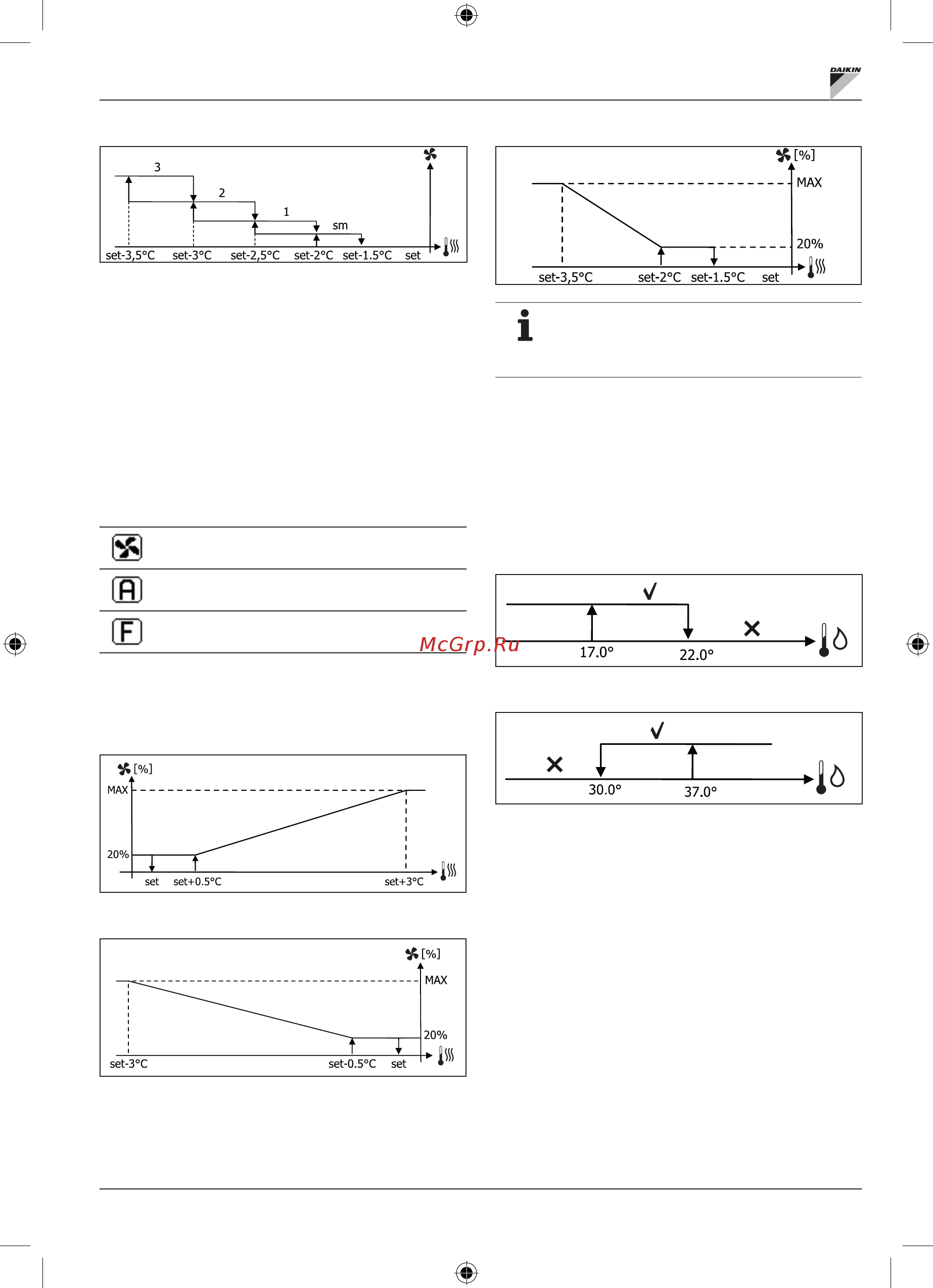

A modulációs szellőzés kezelői logikája – a fokozatos szellőzéshez hasonlón
– két lehetséges működési módra képes:
• AUTOMATA műköés
• FIX SEBESSÉGEN történő működés
A százalék kiválasztásához használja az UP/DOWN gombokat. Ha a
minimum alatti (20%) vagy maximum feleti (100%) szellőzési érték kerül
beállításra, aktiválódik az automata mód.
KÉZI szellőzés
AUTOMATA szellőzés
ERŐLTETETT szellőzés
AUTOMATA MŰKÖDÉS 3 VAGY 4 SEBESSÉGES EGYSÉGHEZ ÉS ON/OFF
SZELEPHEZ/SZELEPEKHEZ VAGY AZOK NÉLKÜL:
HŰTÉS
FŰTÉS 3 SEGESSÉGES KONFIGURÁCIÓKKAL
FŰTÉS 4 SEGESSÉGES KONFIGURÁCIÓKKAL
A 4 sebességes konguráció esetében a fűtési
szellőzés 0.5°C fokkal késik, a természetes konvenció
első fázisának lehetővé tétele érdekében.
ENGEDÉLY A VÍZHŐMÉRSÉKLET ALAPJÁN
A szellőzés típusától (fokozatos vagy modulációs) függetlenül, a szellőzés
alá van rendelve a berendezésben lévő víz hőmérsékleti ellenőrzésének. A
munkavégzés módjának megfelelően különböző engedélyezési küszöbök
vannak a melegítés és a hűtés során.
HŰTÉS
FŰTÉS
Ennek az engedélynek az elmaradásáról üzenet jelenik meg a kijelzőn a
termosztát hívásakor, eközben pedig villog a Melegítés és a Hűtés aktív
módjához tartozó lámpa. Ez az engedély az alábbi esetekben nem kerül
gyelembevételre:
• nincs vízhőmérséklet érzékelő, vagy riasztás alatt áll, mert le van
csatlakoztatva
• hűtéskor, 4 csöves kongurációkkal
