NL
11
GEBRUIKSHANDLEIDING
De reproductie van deze handleiding, ook gedeeltelijk, is streng verboden
FC66003946
Rev 00
Besturing voor terminals
FWECSA
• SUPERMINIMUM snelh�: alleen selecteerbaar als de
eenheid van het type 2X1 (4 snelheden) is
• MINIMALE snelh�
• Medium SNELH�
• Maximale SNELH�

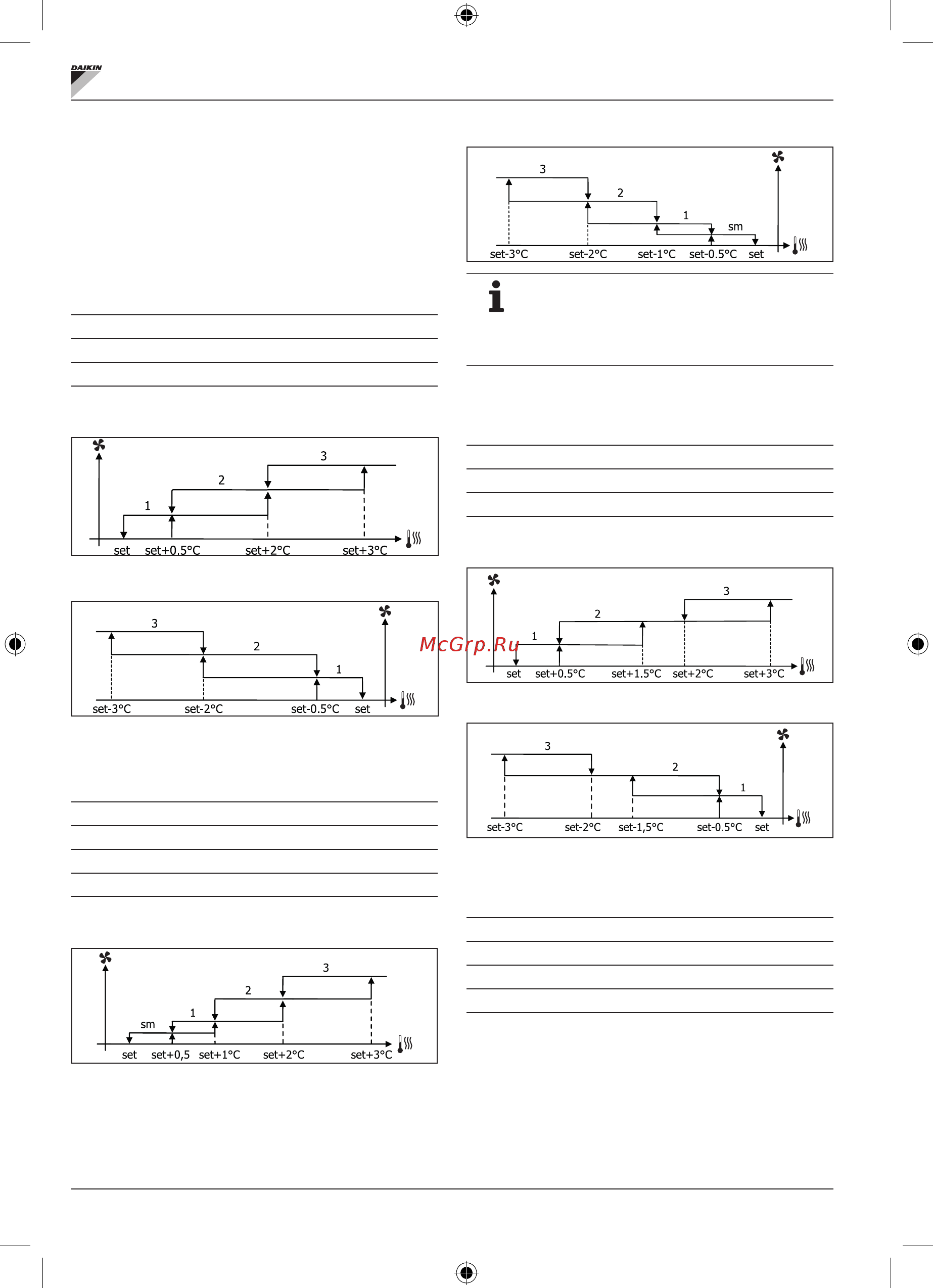

AUTOMATISCHE WERKING VOOR EENHEDEN MET
3 SNELHEDEN EN KLEP/KLEPPEN ON/OFF (OF GEEN):
1 MINIMALE snelheid
2 MEDIUM snelheid
3 MAXIMALE snelheid
KOELING
VERWARMING
AUTOMATISCHE WERKING VOOR EENHEDEN MET
4 SNELHEDEN EN KLEP/KLEPPEN ON/OFF (OF GEEN):
1 MINIMALE snelheid
2 MEDIUM snelheid
3 MAXIMALE snelheid
sm SUPERMINIMUM snelheid
KOELING
VERWARMING
Bij configuraties met 4 snelheden en klep
wordt de ventilatie bij verwarming met 0�5°C
vertraagd om een eerste fase van natuurlijke
convectie toe te laten�
AUTOMATISCHE WERKING VOOR EENHEDEN MET
3 SNELHEDEN EN MODULERENDE KLEP/KLEPPEN:S
1 MINIMALE snelheid
2 MEDIUM snelheid
3 MAXIMALE snelheid
KOELING
VERWARMING
AUTOMATISCHE WERKING VOOR EENHEDEN MET
4 SNELHEDEN EN MODULERENDE KLEP/KLEPPEN:
1 MINIMALE snelheid
2 MEDIUM snelheid
3 MAXIMALE snelheid
sm SUPERMINIMUM snelheid
