FC66003946
Вер. 00
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
строжайше запрещено воспроизведение, даже частичное, этого руководства
RU
22
FWECSA
Панель управления для терминалов
FWB-FWP

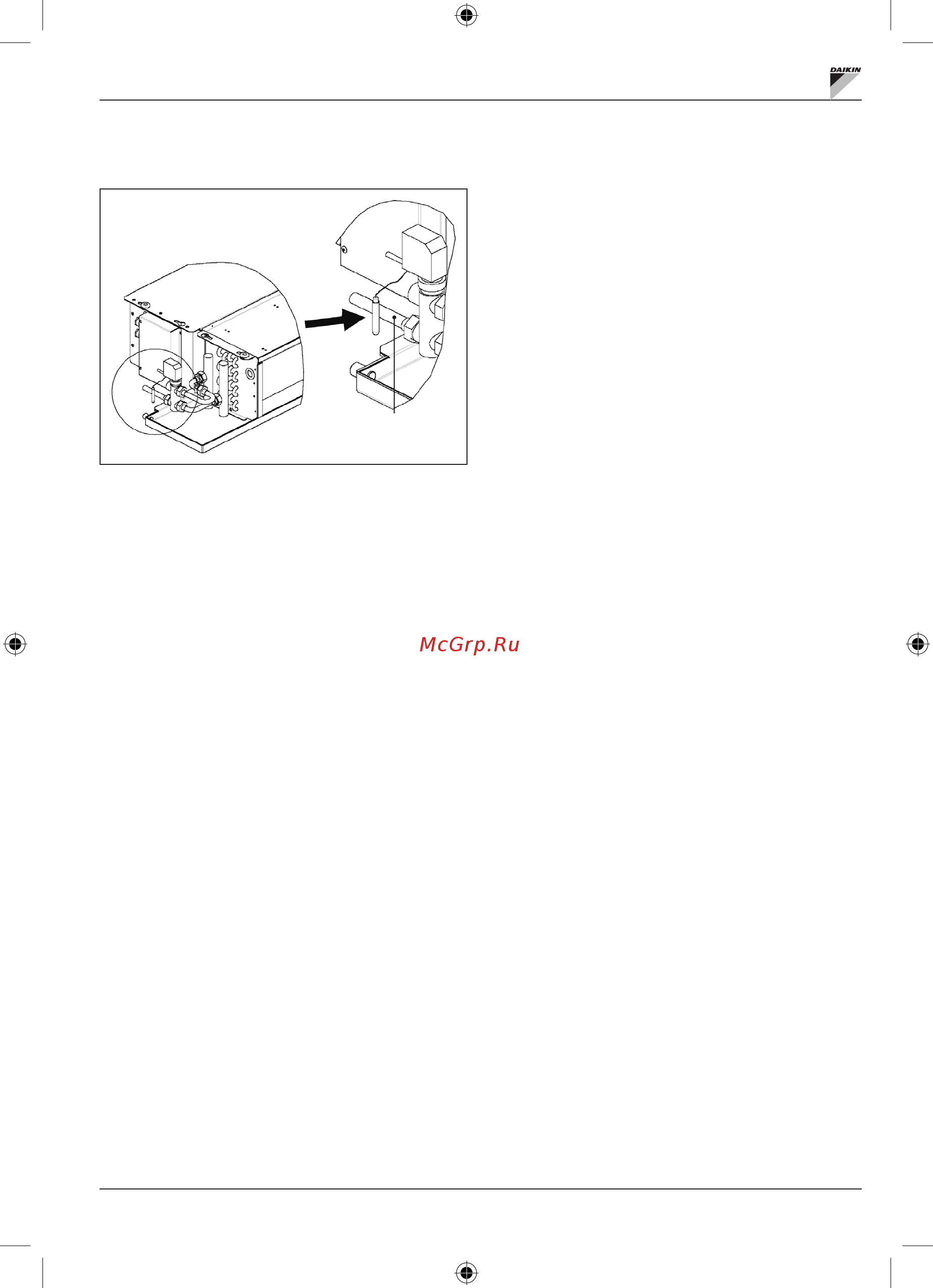

Пример клапанов, установленных с левой стороны:
Труба системы
устанавливается клиентом
• Для агрегата FWB-FWP без клапанов, на системах с 4 трубами,
датчик воды устанавливается на входной трубе теплообменника.
• На агрегате FWB-FWP без клапанов, на системах с 4
трубами, водный датчик устанавливается на входной трубе
теплообменника контура отопления контура отопления.
УСТАНОВКА ТЕРМИНАЛА ПОЛЬЗОВАТЕЛЯ
Выбрать зону установки панели управления , доступ к которой
свободен, для установки функций и для эффективного измерения
температуры в помещении (не менее 1,5 м от пола). Следовательно,
избегать:
• позиций, под прямыми солнечными лучами:
• позиций, на которые направлен прямой поток холодного или
горячего воздуха;
• нахождение помех, которые мешают правильному измерению
температуры (шторы или мебель);
• постоянное наличие водного пара (кухня и т.д.);
• закрывать или встраивать панель в стену.
Для установки настенного пульта управления рекомендуется
использовать встраиваемую электрическую коробку с разъёмами
503, с задней стороны контроллера для установки кабелей. Чтобы
выполнить сборку, следовать настоящим операциям:
• Снять закрывающий винт контроллера (рисунок 13).
• При использовании встраиваемой электромонтажной коробки с
разводами 503, пропустить кабели через щелевидные отверстия
на основании панели управления и использовать для крепления
специально предназначенные отверстия (рисунок 13).
• В противном случае, выполнить отверстия в стене, на которую
устанавливается контроллер, в соответствии с крепежными
петлями у основания контроллера. Использовать основание
контроллера как шаблон чтобы выполнить отверстия. Провести
кабели через отверстия на основании и закрепить с помощью
вставок к стене, где были выполнены отверстия (рисунок 14).
• Соединить зажим к плате дисплея.
• Закрыть контроллер с помощью закрывающего винта.
Связь между панелью управления и платой ВХ/ВЫХ выполняется
с помощью разъёмов с клеммами на ЛЭМ, которые есть на обоих
устройствах (смотреть электросхему). Если на плате ВХ/ВЫХ есть
два разъёма для подключения: можно подключиться к любому
из них. Рекомендуется использовать сетевой кабель данных,
который состоит из пары витых проводов и экранирования. Также
рекомендуется соединить провод экранирования к лемме (-) как со
стороны терминала пользователя, так и со стороны платы ВХ/ВЫХ
(рисунок 19).
