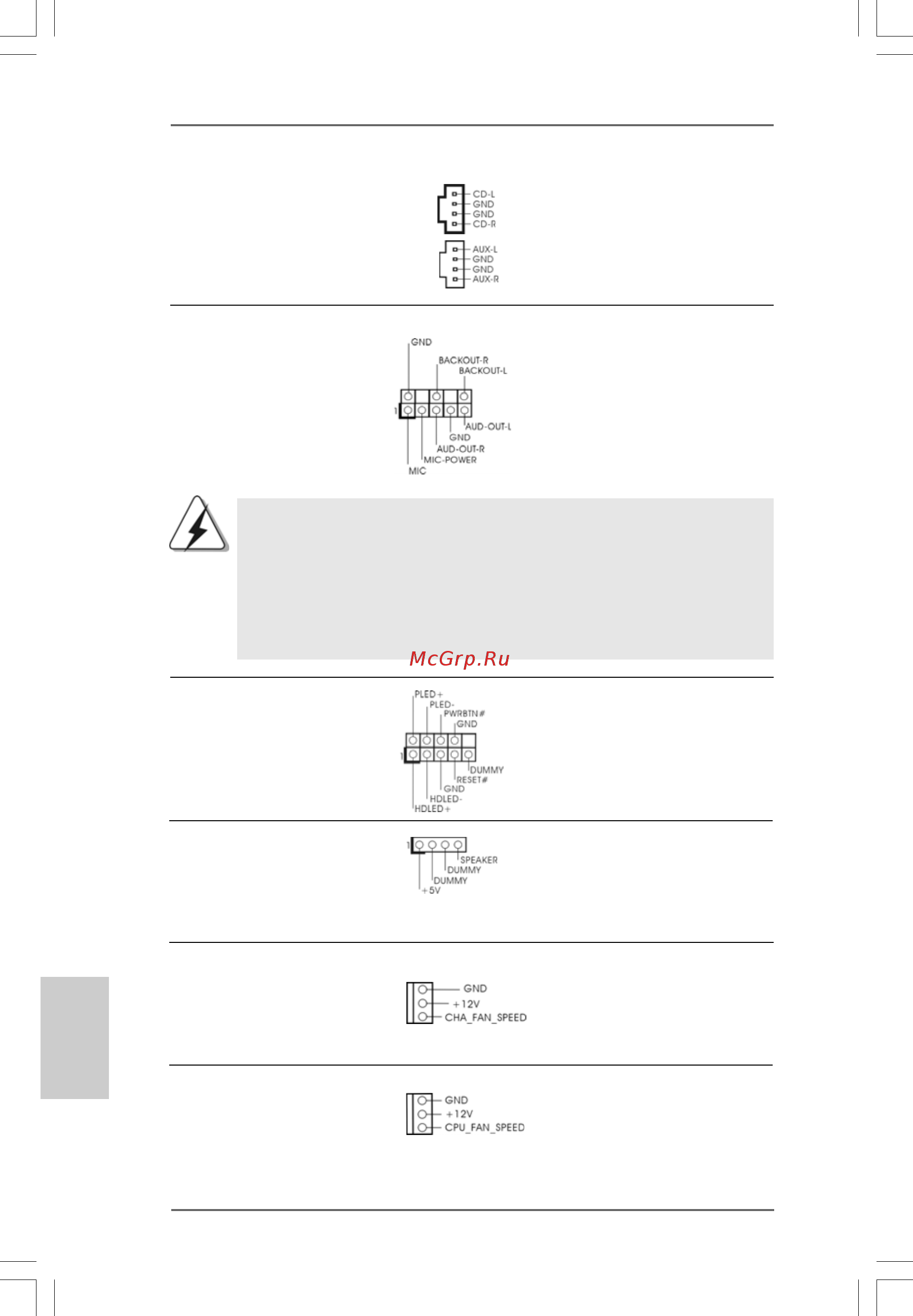

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4, AUX1 br. 4) entrées audio à partir de sources

(CD1: voir p.2 No. 28) stéréo comme un CD-ROM, DVD-

(AUX1: voir p.2 No. 27) ROM, un tuner TV ou une carte

MPEG.

Connecteur AC’97 audio u C’est une interface pour un câble

pannea avant audio en façade qui permet le

(AUDIO1 br. 8) branchement et le contrôle

(voir p.2 No. 26) commodes de périphériques

audio.

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br. 9) fonctions système en façade.

(voir p.2 No. 17)

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête.

(voir p.2 No. 18)

Connecteur du ventilateur Veuillez connecter le câble du

de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil

(voir p.2 No. 16) noir sur la broche de terre.

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 3) connecteur et brancher le fil

(voir p.2 No. 5) noir sur la broche de terre.

1. + 5VA n’est utilisé que pour l’alimentation audio, veuillez ne pas la

brancher à toute autre alimentation, tel que l’USB.

2. Le panneau frontal audio HD (Azalia) et le panneau frontal audio

AC’97 ont des définitions de broches différentes-. Un branchement

incorrect du panneau frontal audio et du connecteur du panneau frontal

audio peut entraîner un dommage permanent à cette carte mère.

CD1

AUX1
