B450M Pro4
133
한 국 어

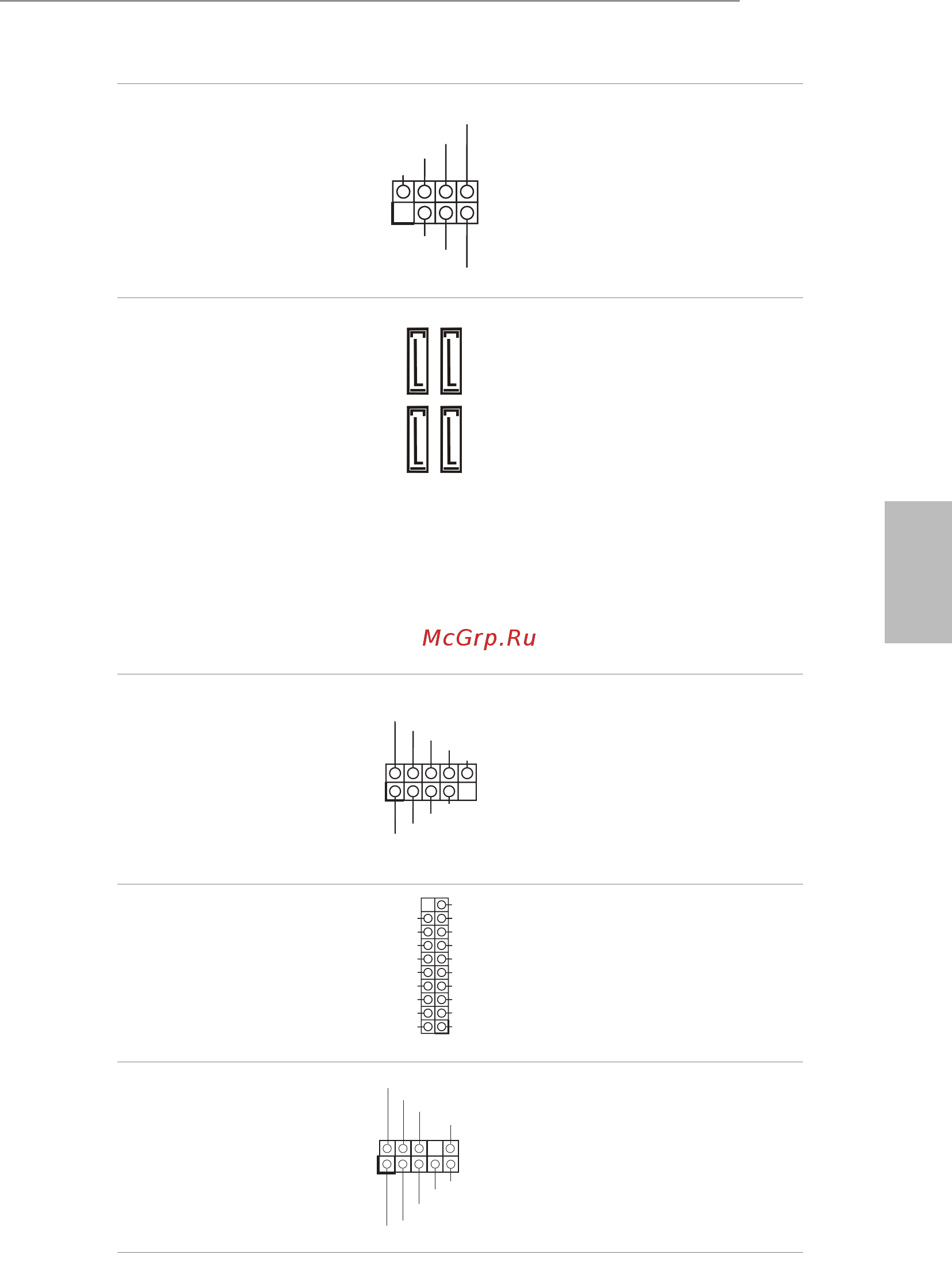

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 14 번 항목 참
조 )
섀시 전원 LED 와 섀시 스피커
를 이 헤더에 연결하십시오 .
시리얼 ATA3 커넥터
(SATA3_1:
1 페이지 , 12 번 항목 참
조 ) ( 높게 )
(SATA3_2:
1 페이지 , 11 번 항목 참
조 ) ( 낮게 )
(SATA3_3:
1페이지 , 9번 항목 참조 )
( 높게 )
(SATA3_4:
1 페이지 , 10 번 항목 참
조 ) ( 낮게 )
이들 네 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송 속도
를 제공하는 내부 저장 장치용
SATA 데이터 케이블을 지원합
니다 .
* M2_2, 및 SATA3_3 가 레인
을 공유합니다 . 이들 중 하나
가 사용 중인 경우 , 나머지가
비활성화됩니다 .
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 20 번 항목 참
조 )
(9 핀 USB_5_6)
(1 페이지 , 19 번 항목 참
조 )
이 마더보드에는 헤더 두 개
가 있습니다 . 각 USB 2.0 헤더
는 포트 두 개를 지원할 수 있
습니다 .
USB 3.2 Gen1 헤더
(19 핀 USB3_56)
(1 또는 8 페이지 , 8 번 참
조 )
이 마더보드에는 하나의 헤더
가 있습니다 . 각 USB 3.2 Gen1
헤더는 포트 두 개를 지원할 수
있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 25 번 항목 참
조 )
이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데 사
용됩니다 .
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_3
SATA3_4
SATA3_1
SATA3_2
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
1
IntA _PB_D +
Dumm y
IntA _PB_D -
GND
IntA _PB_S STX+
GND
IntA _PB_S STX-
IntA _PB_S SRX+
IntA _PB_S SRX-
VbusVbus
Vbus
IntA _PA_SSRX -
IntA _PA_SSRX +
GND
IntA _PA_SSTX -
IntA _PA_SSTX +
GND
IntA _PA_D-
IntA _PA_D+
