156
�简体中文

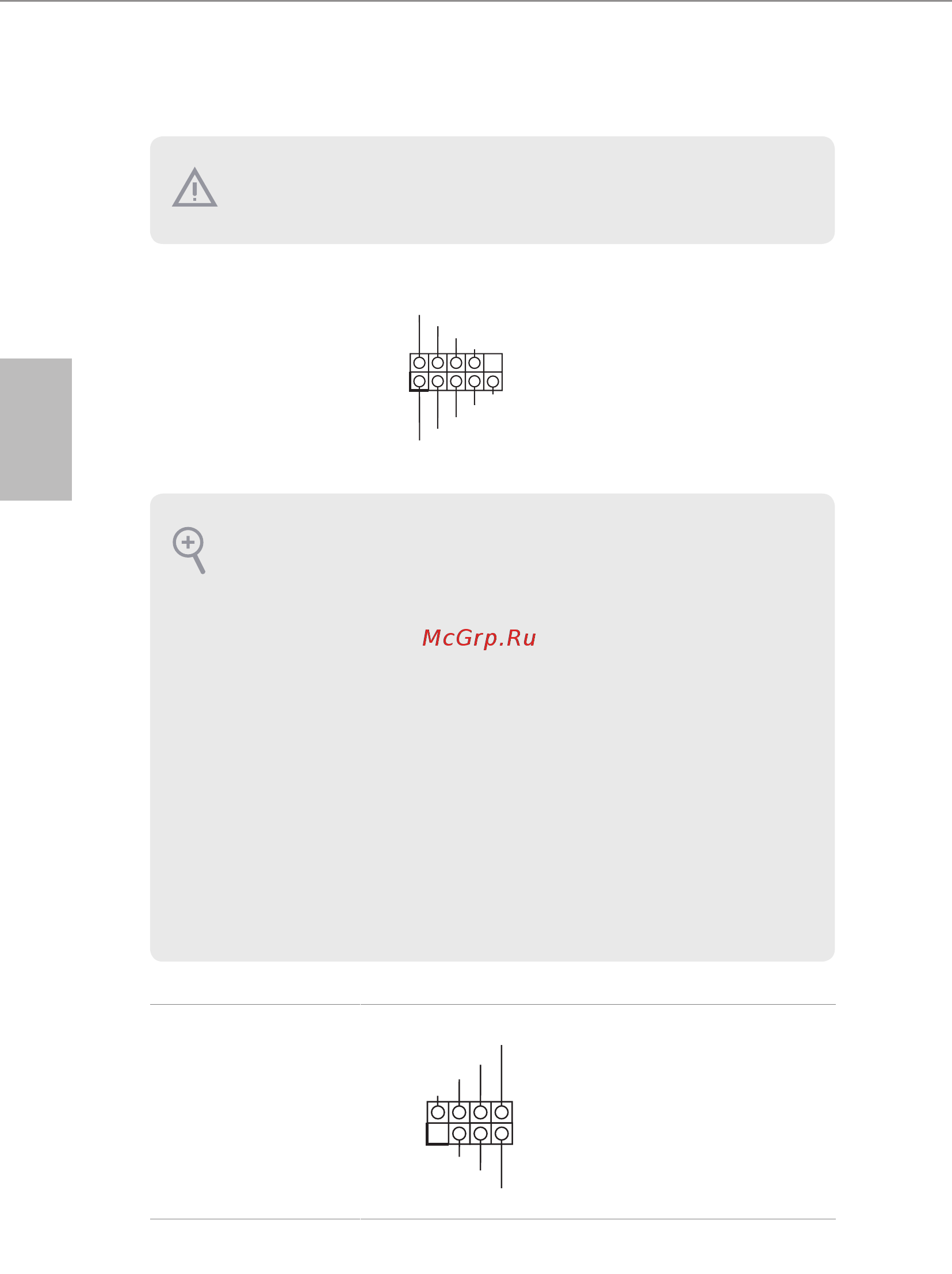

1.4 板载接脚和接口
系统面板接脚
(9 针 PANEL1)
（见第 1 页，第 13 个）
按照下面的针脚分配，将机
箱上的电源开关、重置开关
和系统状态指示灯连接到此
接脚。在连接线缆前请记下
正负针脚。
电源 LED 和扬声器接脚
(7 针 SPK_PLED1)
（见第 1 页，第 14 个）
请将机箱电源 LED 和机箱扬
声器连接到此接脚。
PWRBTN（电源开关）:
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）:
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重
置开关重新启动计算机。
PLED（系统电源 LED）:
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在
S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动 LED）:
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED
亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、
电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，
确保连线分配和针脚分配正确匹配。
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些
接脚和接口上将会对主板造成永久性损坏。
GND
R ES ET#
P WR BT N#
P LE D-
P LE D+
GND
H DL ED -
H DL ED +
1
GND
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
