B450M Pro4
75
Italiano

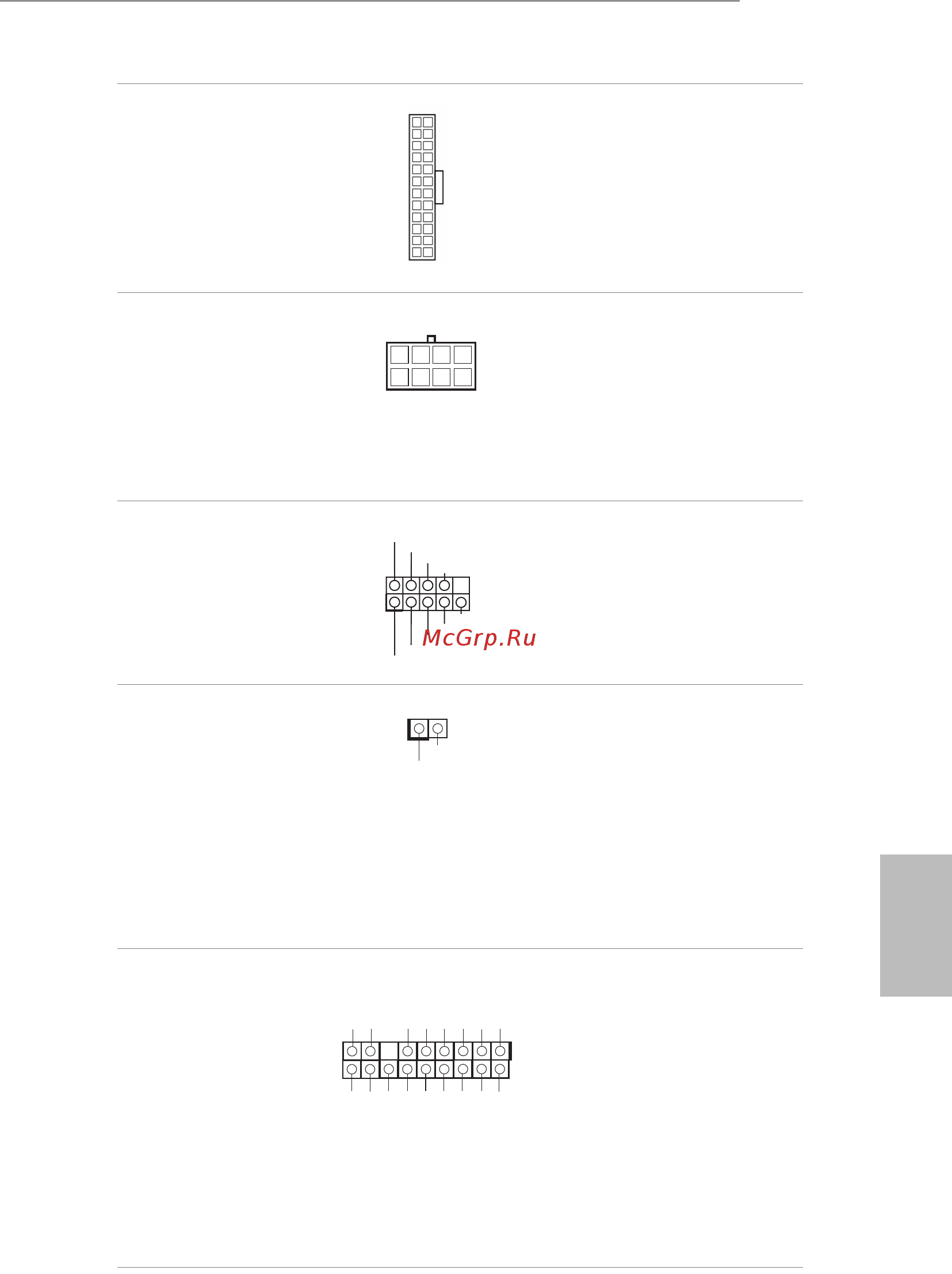

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7)
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX a 24 pin. Per uti-
lizzare un'alimentazione ATX
a 20 pin, collegarla lungo il
pin 1 e il pin 13.
Connettore di
alimentazione ATX
da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per utiliz-
zare un'alimentazione ATX a 4
pin, collegarla lungo il pin 1 e il
pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 21)
Questo header COM1 supporta
un modulo di porta seriale.
Header di intrusione nello
chassis
(CI1 a 2 pin)
(vedere pag. 1, n. 15)
Questa scheda madre supporta
la funzionalità di rilevamento
CASE OPEN che rileva se il
coperchio dello chassis è stato
rimosso. Questa funzione
richiede uno chassis con
caratteristiche di rilevamento
di intrusione nello chassis.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 22)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certicati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
12
1
24
13
5
1
8
4
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3V
LAD0
+3VS B
GND
FRAM E
SMB_CLK_MAIN
1
Signal
GND
