ASRock B450M Pro4 [174/183] 繁體中文

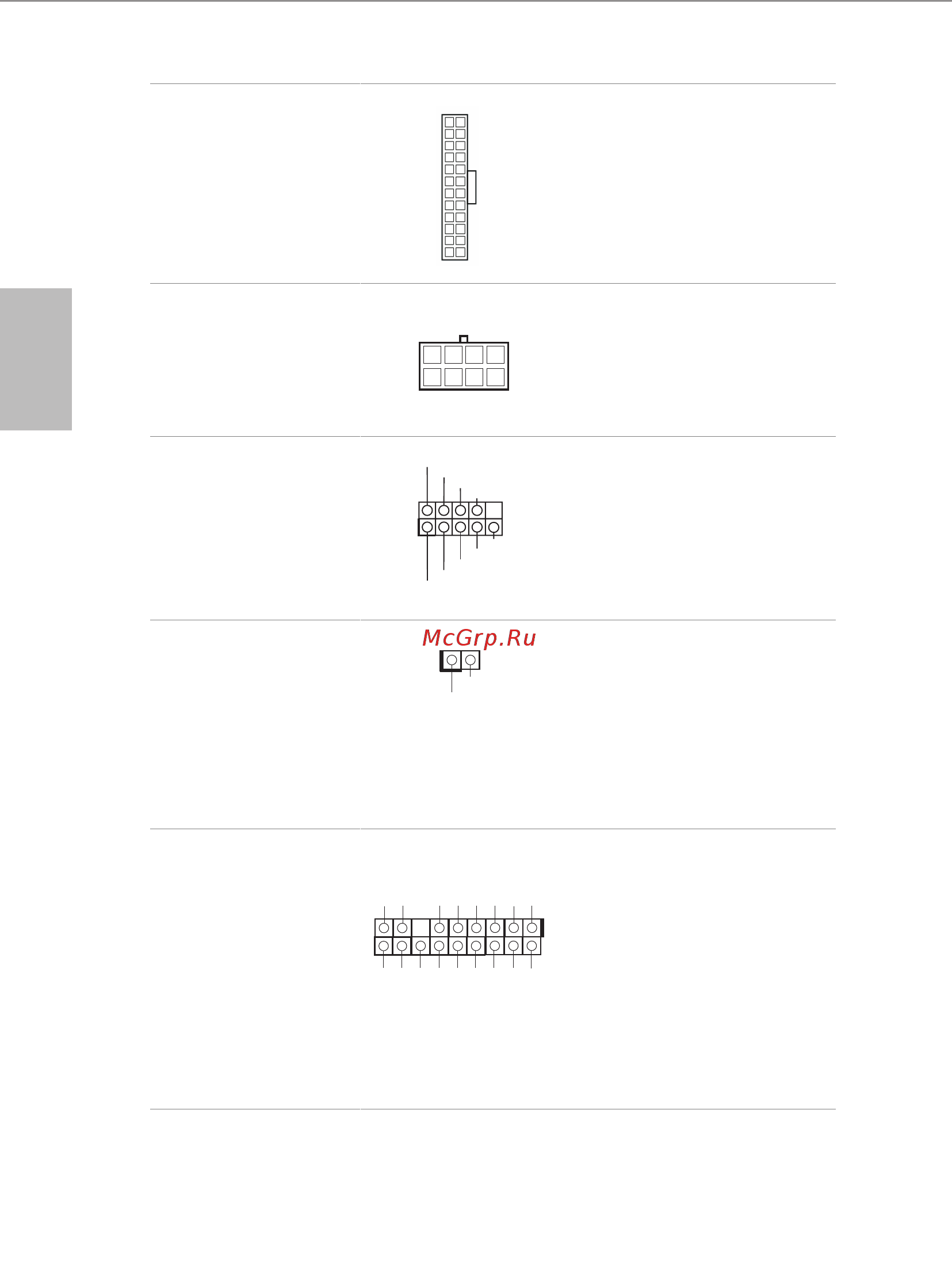

![ASRock B450M Pro4 [174/183] 繁體中文](/views2/1690503/page174/bgae.png)
172
繁體中文
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號
7）
本主機板配備一組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號
1）
本主機板配備一組 8-pin ATX
12V 電源接頭。若要使用
4-pin ATX 電源供應器，請插
入 Pin 1 及 Pin 5。
序列連接埠排針
(9-pin COM1)
（請參閱第 1 頁，編號
21）
此 COM1 排針支援序列連
接埠模組。
機殼防護排針
(2-pin CI1)
（請參閱第 1 頁，編號
15）
本主機板支援「機殼開
啟」偵測功能，可偵測
機殼外蓋是否遭移除。
若要使用本功能，機殼
必須採用機殼防護偵測
設計。
TPM 排針
(17-pin TPMS1)
（請參閱第 1 頁，編號
22）
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料的
安全。TPM 系統也能強化網路
安全、保護數位身分並確定平
台完整性。
12
1
24
13
5
1
8
4
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN #
SERIRQ #
GN
D
P CICLK
P CIRST #
LAD3
+3V
LAD0
+3VS B
GND
FRAM E
SMB_CLK_MAIN
1
Signal
GND
