146
日本語
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTR OL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTR OL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTR OL
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4

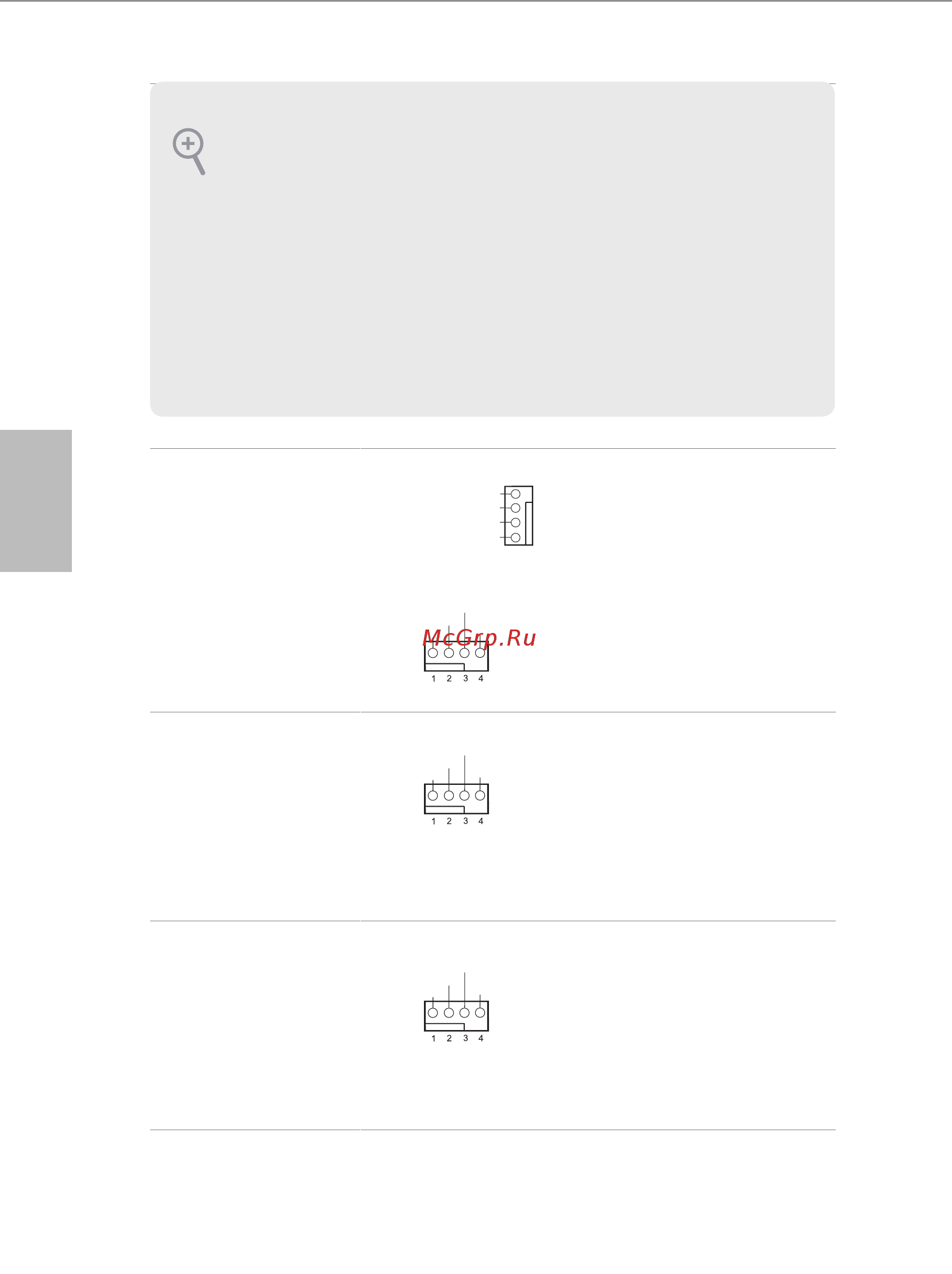

シャーシ / ウォーターポ
ンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、No. 26 参照）
（4 ピン CHA_FAN2/WP）
（p.1、No. 16 参照）
（4 ピン CHA_FAN3/WP）
（p.1、No. 17 参照）
このマザーボードには 3 つの 4
ピン水冷却シャーシがコネクタ
用に装備されています。3 ピンの
シャーシ水冷却ファンを接続す
る場合には、ピン 1-3 に接続して
ください。
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、No. 3 参照）
このマザーボードは 4 ピン
CPU ファン（静音ファン）コネ
クタが装備されています。3 ピ
ンの CPU ファンを接続する
場合には、ピン 1-3 に接続して
ください。
CPU/ウォーターポンプフ
ァンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1、No. 2 参照）
このマザーボードは 4 ピン水
冷却 CPU ファンコネクタが装
備されています。3 ピンの CPU
水冷却ファンを接続する場合
には、ピン 1-3 に接続してくだ
さい。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしている
ことが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよび
シャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ
ブで、「録音音量」を調整してください。
