9
DIVABEL

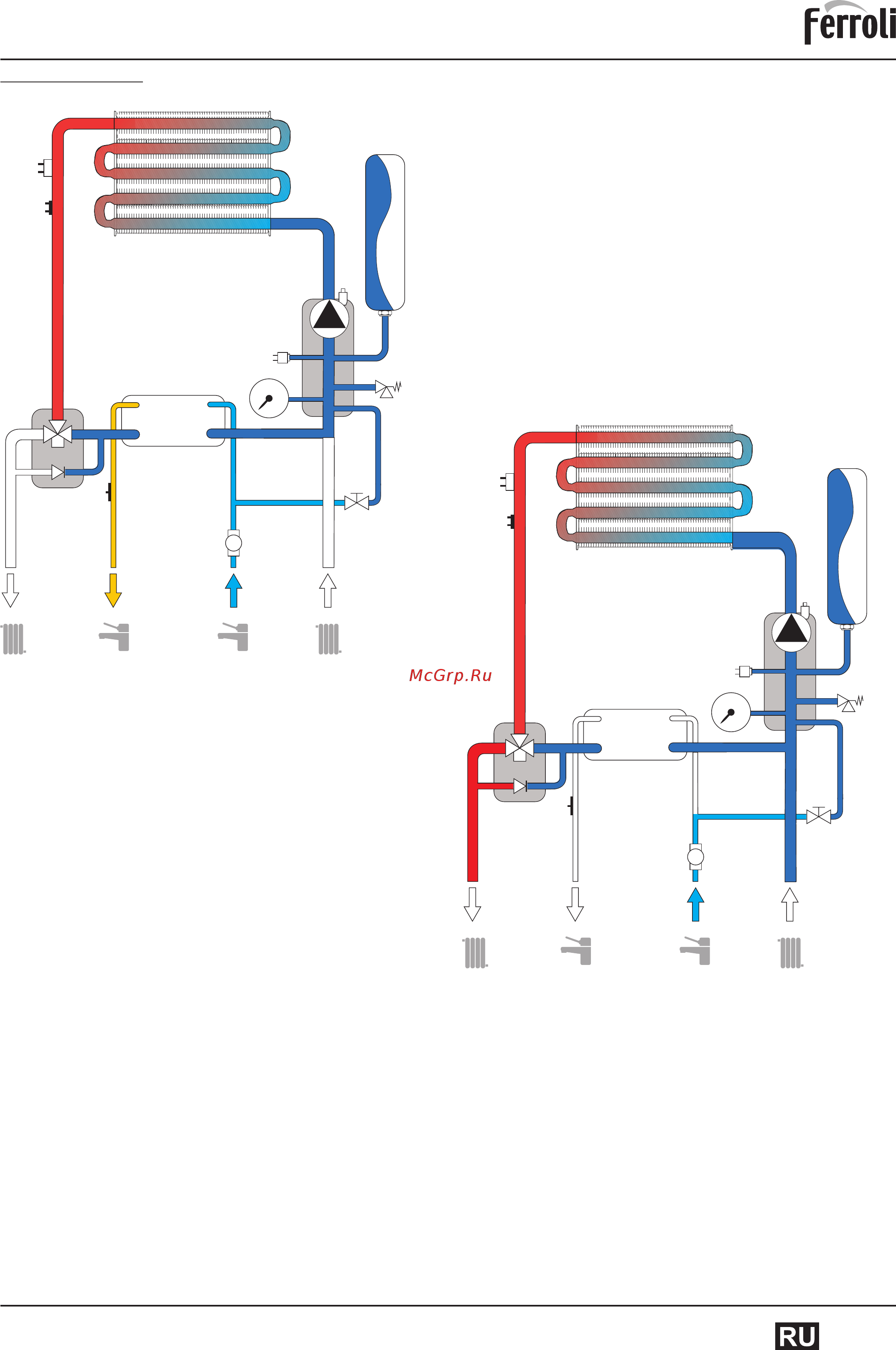

5.2 Гидравлический контур Условные обозначения рис. 17 и рис. 18
8) Выход воды системы ГВС
9) Вход воды в систему отопления
10) Подача воды в систему отопления
11) Обратный трубопровод системы отопления
14) Предохранительный клапан
27) Основной теплообменник
32) Циркуляционный насос системы отопления
34) Температурный датчик системы отопления
36) Автоматический воздухоотвод
38) Датчик протока ГВС
42) Датчик температуры воды в ГВС
49) Предохранительный термостат
56) Расширительный бак
74) Кран для заливки воды в СО*
95) Трехходовой кран с сервоприводом
114) Реле давления воды
194) Теплообменник системы ГВС
241) Байпас
241
42
8 9
38
74
27
114
32
36
56
14
194
11
49
34
95
10
241
42
8 9
38
74
27
114
32
36
56
14
194
11
49
34
95
10
Рис. 18. Контур отопления
Рис. 17. Контур ГВС
