DIVABEL
!

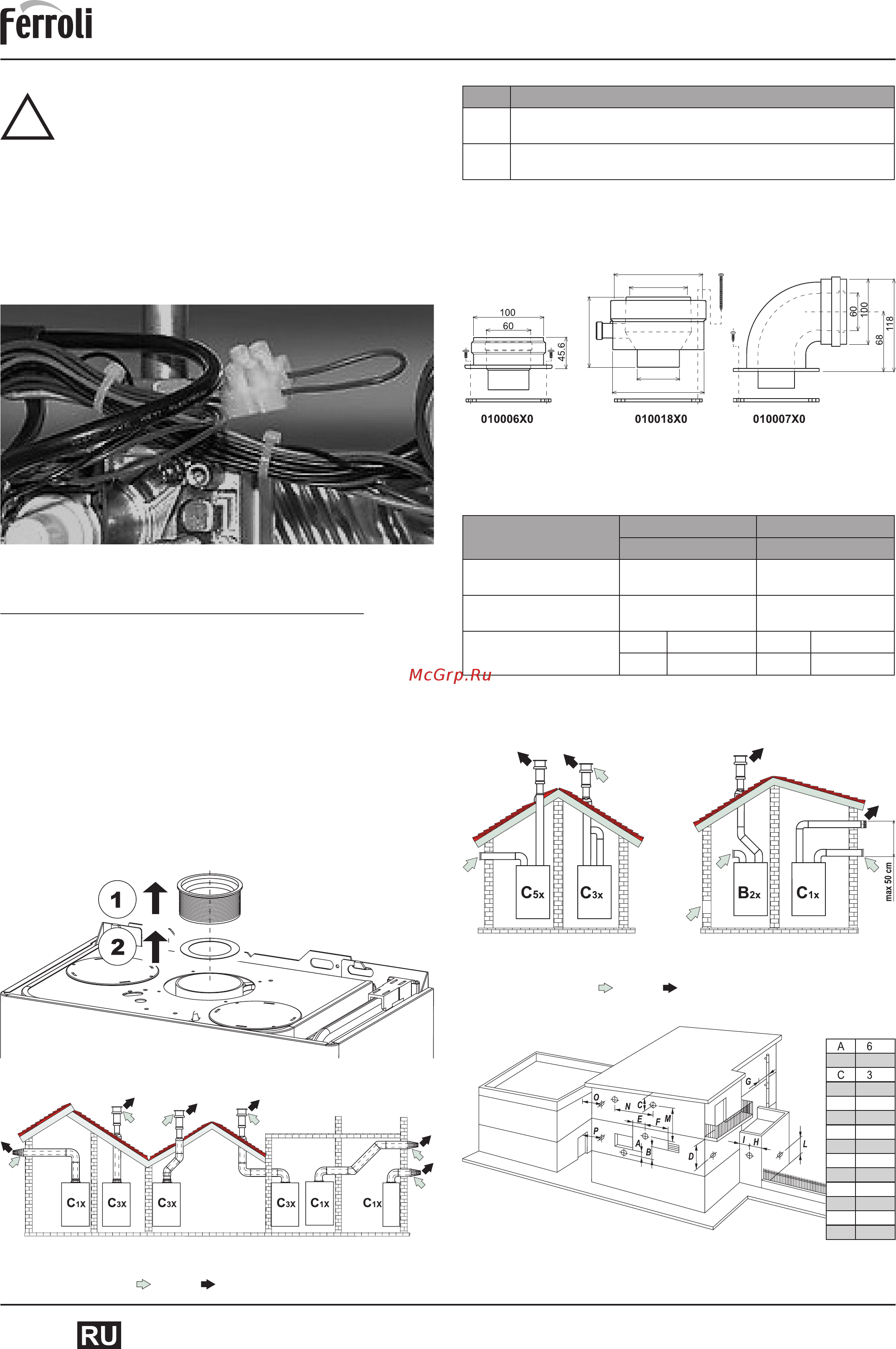

Рис. 7. Доступ к кпеммной колодке
3.6 Воздуховоды для притока воздуха/удаления продуктов сгорания
Трубопроводы воздухозабора и дымоудаления присоединяются соответственно к си
-
стемам аспирации и дымоудаления, которые должны удовлетворять приведенным ниже
требованиям. Данный аппарат сертифицирован для применения со всеми конфигура-
циями воздуховодов Cny, указанными на табличке технических данных. Тем не менее,
возможно, что применение некоторых конфигураций ограничивается или запрещается
местными законами, нормами или правилами. Прежде чем приступать к монтажу, вни-
мательно ознакомьтесь с соответствующими предписаниями и обеспечьте их строгое
соблюдение. Кроме того, необходимо соблюдать действующие правила, касающиеся
расположения оголовков воздуховодов на стене или крыше и минимальных расстояний
от окон, стен, других воздуховодов и т.д.
Диафрагмы
Для обеспечения работы котла необходимо установить диафрагмы, входящие в по
-
ставку агрегата, согласно указаниям, приведенным далее в таблицах. Проверить, что
в котле находится диафрагма (в случае необходимости в ее использовании) и что она
правильно установлена.
Установка диафрагмы
Комнатный термостат
ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ
С КОНТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПОДАЧА НАПРЯЖЕНИЯ 230В
НА КЛЕММЫ КОМНАТНОГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕ
ПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подкпючении регуляторов комнатной температуры с повременной программой
управления или таймера не следует запитывать их через размыкающие контакты. В за
-
висимости от типа устройства питание должно подводиться напрямую от сети или от ба-
тареек.
Доступ к кпеммной колодке
Сняв обшивку котла, можно получить доступ к электрической клеммной колодке.
Расположение кпемм для различных подключений приводится также на электрической
схеме на рис. 19.
Подсоединение с помощью коаксиальных труб
Рис. 8. Примеры присоединения с помощью коаксиальных труб
– воздух; – дымовые газы
Таблица 2. Варианты исполнения
Тип Наименование
C1X Горизонтальные трубы для притока воздуха и удаления дымовых газов
через стену
C3X Вертикальные трубы для притока воздуха и удаления дымовых газов
через крышу
Для коаксиального подсоединения установите на агрегате один из следующих сое
-
динительных элементов.
Ø60
Ø82
Ø130
Ø126
Ø100
00
B6 00
00
D3 00
E4 00
F6 00
G3 00
H3 00
I3 00
L2 500
M1 500
N1 000
O2 000
P3 000
Рис. 9. Начальные элементы для коаксиальных воздуховодов
Таблица 3. Диафрагмы для коаксиальных воздуховодов
Максимально
дoпycтимaя длина
Коаксиальный 60/100 Коаксиальный 80/125
5 м 10 м
Величина уменьшения
на каждое колено с углом 90°
1 м 0,5 м
Величина уменьшения
на каждое колено с углом 45°
0,5 м 0,25 м
Используемая диафрагма 0–2 м Ø43 0–3 м Ø43
2–5 м
Без диафрагмы
3–10 м
Без диафрагмы
Подсоединение с помощью раздельных труб
Рис 10. Примеры присоединения с помощью коаксиальных труб
– воздух; – дымовые газы
Варианты расположения оголовка дымохода
