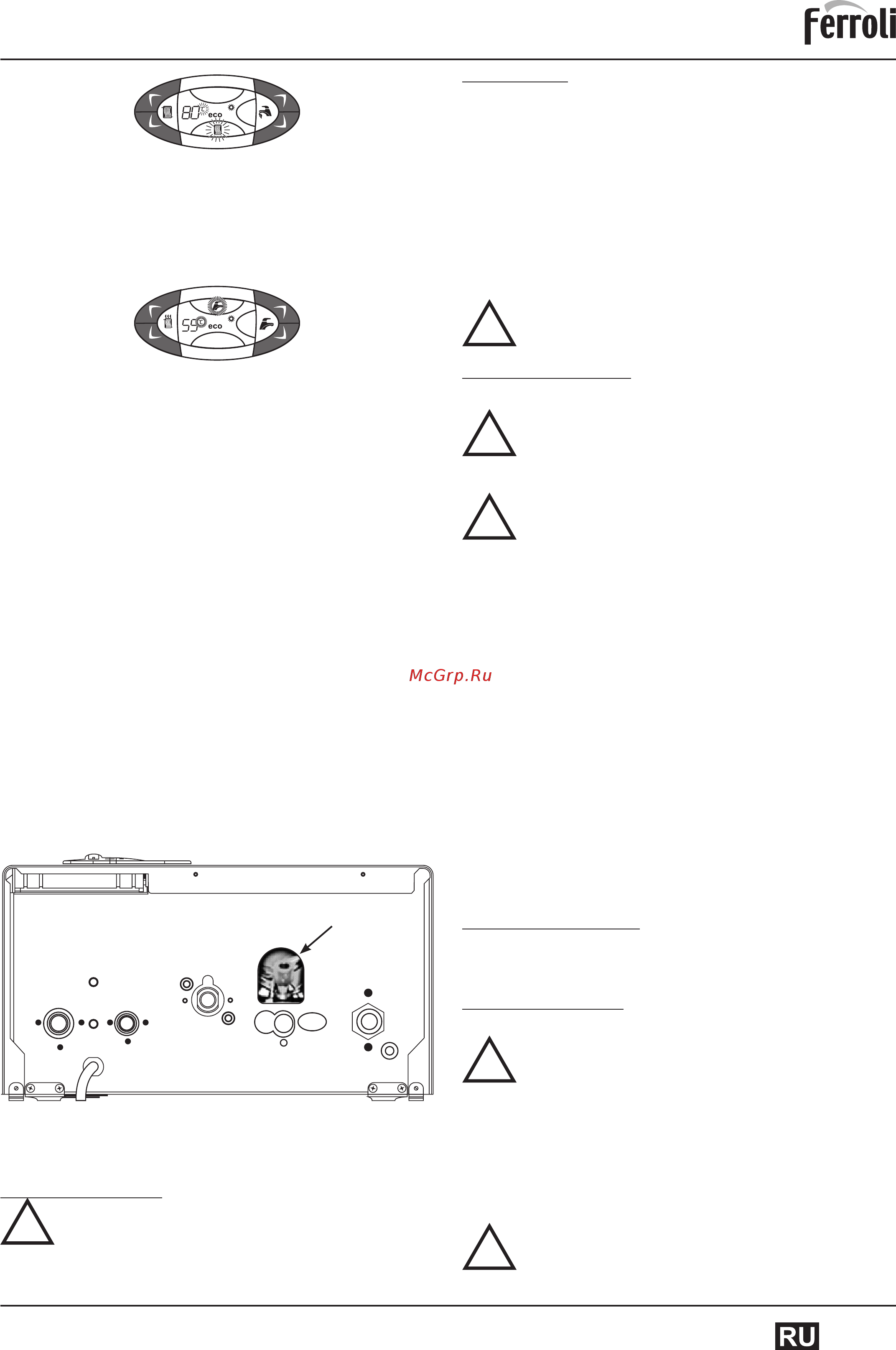

Ferroli Divabel F18 [5/16] Divabel

DIVABEL

Рис. 5

При отсутствии комнатного термостата котел обеспечивает поддержание в системе

отопления заданной температуры воды.

Регулировка температуры воздуха в помещении (с помощью комнатного термо

стата типа «ON/OF»)

Задайте с помощью комнатного термостата нужную температуру внутри помещения.

Котел будет поддерживать заданную температуру в системе отопления. При достижении

заданной температуры в помещении комнатный термостат выключит котёл. Повторное

включение котла произойдёт после снижения температуры в помещении на определён

ную величину ниже заданной на комнатном термостате, что приведёт к замыканию кон-

тактов термостата, а также регламентируется параметрами автоматики.

Режим «Comfort»

Пользователь имеет возможность включить режим «Comfort» – периодическое вклю

чение горелки котла для предварительного нагрева вторичного теплообменника с це-

лью обеспечения быстрого получения горячей воды ГВС после открытия любого крана

горячей воды. В режиме «Eco» предварительный нагрев вторичного теплообменника

не производится, котел включается только по запросу на производство горячей воды.

Выбор режимов «Eco» или «Comfort» осуществляется нажатием кнопки «Eco/

Comfort» (поз.7 – рис.1). В режиме «Eco» на дисплее отражается соответствующая ин

дикация (поз.12 – рис.1). В режиме «Comfort» индикация отсутствует.

Регулировка давления воды в системе

Давление в контуре отопления при заполнении холодного контура, считанное мано

метром котла (поз. 16 – рис. 1), должно составлять приблизительно 1,2 бар. Если во

время работы давление воды в системе упадет до величины ниже минимально допусти-

мой, котел будет остановлен и на дисплее высветится ошибка F37. С помощью крана

подпитки (рис. 6) довести давление до необходимого значения. По окончании операции

всегда закрывайте кран подпитки.

Рис. 4

Регулировка температуры в системе горячего водоснабжения (ГВС)

С помощью кнопок системы ГВС (поз. 1 и 2 – рис. 1) можно задать значение темпера

туры воды от минимальной 35°С до максимальной 55°С.

Рис. 6. Кран заполнения котла

3. МОНТАЖ

3.1 Указания общего характера

УСТАНОВКА И НАСТРОЙКА КОТЛА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ

ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ, ПРИ СОБЛЮДЕ

НИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ УКАЗАНИЙ, ПРЕД-

ПИСАНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ

МЕСТНЫХ НОРМ И ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ

ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.

3.2 Место установки

Камера сгорания котла изолирована относительно помещения, что позволяет устано

вить котел в любом помещении. Тем не менее помещение, в котором устанавливается

котел, должно иметь достаточную вентиляцию для предотвращения опасных ситуаций

в случае хотя бы малых утечек газа. Согласно Директиве ЕЭС №2009/142 данная нор

ма безопасности является обязательной для всех видов оборудования, работающего

на газе, в том числе и для аппаратов с закрытой камерой сгорания. В соответствии со

стандартом EN 297/А6 котел с закрытой камерой сгорания может работать в частично

защищенном помещении при температуре окружающего воздуха не ниже -5°С. Рекомен

дуется установить котел под скатом крыши, на балконе или в укрытой от непогоды нише.

В любом случае в месте установки котла не должны находиться пыль, огнеопасные

предметы и материалы или едкие газы.

Котел предназначен для навески на стену и поставляется в комплекте с монтажным

кронштейном. Прикрепите кронштейн к стене при соблюдении размеров, приведенных

на рисунке на обложке руководства, и подвесьте на него котел. При установке на стене

должно быть обеспечено прочное и надежное крепление котла.

Если аппарат устанавливается среди мебели или боком к стене, следует

предусмотреть свободное пространство, необходимое для демонтажа ко

жуха и выполнения обычных работ по техобслуживанию.

3.3 Гидравлические соединения

Предупреждения

Сливное отверстие предохранительного кпапана должно быть соединено

с воронкой или со сливной трубой во избежание излияния воды на пол

в случае повышения давления в отопительном контуре. В противном слу

чае изготовитель котла не несет никакой ответственности за затопление

помещения при срабатывании предохранительного кпапана.

Прежде чем приступать к подкпючению котла к системе газоснабжения,

удостоверьтесь, что котел настроен для работы на имеющемся типе газа

и тщательно прочистите все трубы системы.

Выполните подкпючение к соответствующим штуцерам согласно чертежу (рис. 16,

стр. 8) и в соответствии с символами, имеющимися на самом агрегате.

Примечание: аппарат оснащен внутренним байпасом системы отопления.

Характеристики воды для системы отопления

В случае, если жесткость воды превышает 25°F (1°F = 10 ppm СаСО

), используемая

вода должна быть надлежащим образом подготовлена, чтобы предотвращать образо

вание накипи в котле. Процесс обработки воды не должен доводить ее жесткость ниже

значения 15°F.

Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы

Использование жидких антифризов, добавок и ингибиторов разрешается в случае не

обходимости только и искпючительно, если их изготовитель дает гарантию, подтвержда-

ющую, что его продукция отвечает данному виду использования и не причинит вреда

теплообменнику котла и другим комплектующим и/или материалам, использованным

в конструкции котла и системы.

Работа котла рассчитана на использование в качестве теплоносителя воды. Физи

ческие свойства антифриза отличаются от свойств воды (более низкие теплоёмкость

и теплопроводность, повышенные вязкость, текучесть и коэффициент теплового рас

ширения, чувствительность к перегреву и ограниченный срок эксплуатации), что при не-

правильном расчёте системы отопления и нарушении условий эксплуатации антифриза

может стать причиной некорректной работы или даже отказа котла. Для исключения

негативных последствий необходимо обратиться в проектную организацию для выпол

нения расчёта параметров системы отопления, работающей на антифризе. В дальней-

шем при эксплуатации антифриза в системе отопления необходимо строго соблюдать

рекомендации завода-изготовителя антифриза.

3.4 Присоединение к газопроводу

Газовую магистраль следует подкпючать к соответствующей точке (см. рисунок на об-

ложке) при соблюдении действующих норм с помощью жесткой металлической трубы или

бесшовного гибкого шланга из нержавеющей стали. Между газовой магистралью и котлом

следует установить газовый вентиль. Проверьте герметичность всех газовых соединений.

3.5 Электрические соединения

Предупреждения

Аппарат должен быть подключен к надежной системе заземления, выпол

ненной в соответствии с действующими нормами техники безопасности.

Эффективность контура заземления и его соответствие нормам должны

быть проверены квалифицированным персоналом. Изготовитель не не

сет никакой ответственности за ущерб, могущий быть причиненным отсут-

ствием заземления аппарата.

Внутренние электрические соединения в котле уже выполнены, он снабжен также

сетевым шнуром «Y» с вилкой. Подключение к электрической сети должно быть выпол

нено в виде отдельной розетки. На участке между котлом и источником электрического

питания должен быть установлен защитный автомат с током срабатывания 6А. При вы

полнении электрических соединений важно соблюсти полярность (ФАЗА: коричневый

провод / НЕЙТРАЛЬ: синий провод / ЗЕМЛЯ: желто-зеленый провод.

Пользователю запрещается самостоятельно производить замену кабе

ля питания. В случае повреждения кабеля выключите аппарат и обра-

щайтесь к квалифицированному персоналу для его замены. В случае

замены электрического кабеля, используйте исключительно кабель

З×0,75 мм

с наружным диаметром не более 8 мм.

Кран

заполнения

котла
