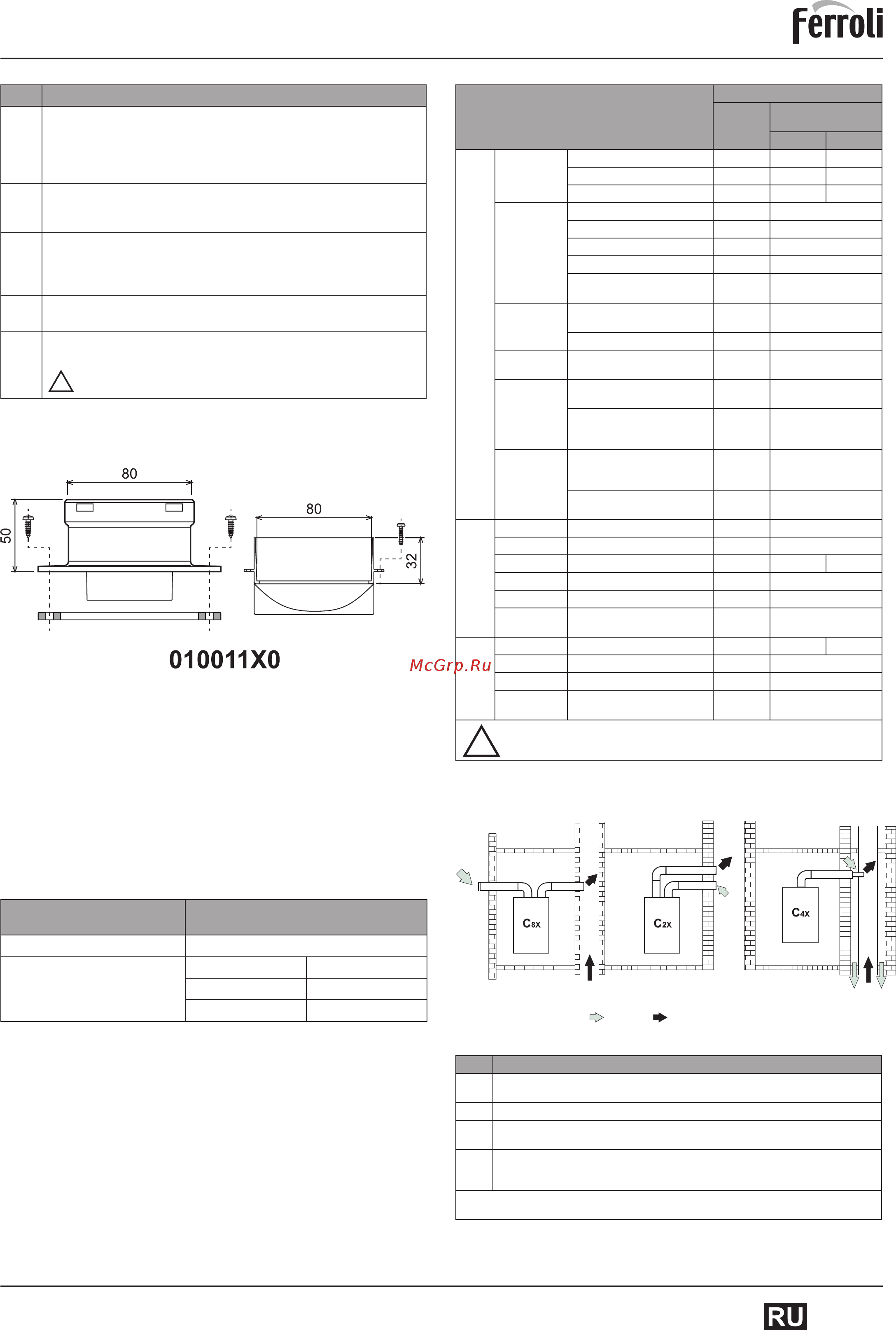

Ferroli Divabel F18 [7/16] Divabel

DIVABEL

Таблица 4. Варианты исполнения

Тип Наименование

C1X Горизонтальные трубы для притока воздуха и удаления дымовых газов че

рез стену. Оголовки для удаления дымовых газов и притока воздуха должны

быть коаксиального типа или установлены на небольшом расстоянии друг

от друга (не более 50 см), чтобы они подвергались одинаковым ветровым

воздействиям

C3X Вертикальные трубы для притока воздуха и удаления дымовых газов через

крышу. Оголовки для удаления дымовых газов и притока воздуха как для

типа C1X

C5X Горизонтальные или вертикальные трубы для удаления дымовых газов

и притока воздуха с оголовками, расположенными в местах с разным давле

нием. Отверстия для удаления дымовых газов и притока воздуха не должны

находиться на противоположных стенах

C6X Отдельные системы притока воздуха и удаления дымовых газов, выполнен

ные из труб одобренного типа (согласно стандарту EN 1856/1)

B2X Забор приточного воздуха из помещения, где установлен аппарат, и удале

ние дымовых газов через стену или крышу

ВНИМАНИЕ: В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ

ПРЕДУСМОТРЕНА ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ

Для подсоединения с помощью раздельных труб установите на котел следующие со

единительные элементы:

Рис. 11. Соединительный элемент для раздельных труб

Перед тем, как приступать к выполнению монтажа проверьте правильность исполь

зуемой диафрагмы и непревышение максимально допустимой длины, используя для

этого простой расчет:

1. Окончательно определите схему прокладки раздельных воздуховодов, включая ак-

сессуары и выходные оголовки.

2. В соответствии с таблицей 6 определите потери в м

экв

(эквивалентных метрах) на

каждом компоненте в зависимости от его расположения.

3. Проверьте, чтобы общая величина сопротивления была меньше или равной макси-

мально допустимой величине, указанной в таблице 5.

Таблица 5. Диафрагмы для раздельных воздуховодов

Раздельные трубы

FORTUNA F

Максимально допустимая длина 60 м

экв

Используемая диафрагма

0–20 м

экв

Ø43

20–45 м

экв

Ø47

45–60 м

экв

Без диафрагмы

Для котлов типа С7 – недопустима эксплуатация чердака в качестве жилого помеще

ния; стабилизатор тяги и воздушный клапан должны устанавливаться в чердаке здания.

Для котлов типа С – недопустимо проникновение конденсата внутрь котла; макси-

мальная допустимая температура воздуха для горения 80°С; максимальное содержание

СО

в воздухе для горения 1,6%.

Для котлов типа С1 и СЗ – отверстия, выходящие в терминал, из отдельных каналов,

должны умещаться в квадрат со стороной 50 см, при этом для СЗ расстояние между

плоскостями двух отверстий должно составлять 50 см.

Для котлов типа С4 – котлы этого типа с соединительными каналами пригодны только

для подключения к газоходу с естественной тягой.

Таблица 6. Принадлежности

Потери в м

экв

Приток

воздуха

Удаление

продуктов сгорания

Верт.

Гориз.

Ø80

ТРУБА

0,5 м 0,5 0,5 1,0

1 м 1,0 1,0 2,0

2 м 2,0 2,0 4,0

КОЛЕНО

45° 1,2 2,2

90° 2,0 3,0

90° 1,5 2,5

90° контрольная точка

для замеров

1,5 2,5

СТАКАН

с контрольной точкой

для замеров

0,2 0,2

для слива конденсата

– 3,0

ТРОЙНИК

со штуцером

для слива конденсата

– 7,0

ТЕРМИНАЛ

для притока воздуха

настенный

2,0 –

для удаления продуктов

сгорания настенный

с защитой от ветра

– 5,0

ДЫМОХОД

раздельный для притока

воздуха/удаления продук-

тов сгорания диам. 80/80

– 12,0

только для удаления

дымовых газов Ø80

– 4,0

Ø100

СГОН Ø80–Ø100 0,0 0,0

Ø100–Ø80 1,5 3,0

ТРУБА 1 м 0,4 0,4 0,8

КОЛЕНО 45° 1,0 0,6

90° 0,8 1,3

ТЕРМИНАЛ

для притока воздуха

настенный

1,5 –

Ø60

ТРУБА 1 м – 2,0 6,0

КОЛЕНО 90° – 6,0

СГОН 80–60 – 8,0

ТЕРМИНАЛ

Для дымовой трубы,

настенный

– 7,0

ВНИМАНИЕ: УЧИТЫВАЙТЕ ДРУГИЕ ПОТЕРИ НАПОРА

ПРИНАДЛЕЖНОСТЕЙ Ø60, ИСПОЛЬЗУЙТЕ ИХ ТОЛЬКО

ПРИ НЕОБХОДИМОСТИ И НА ПОСЛЕДНЕМ ТРАКТЕ ДЫМОХОДА

Подсоединение к коллективным дымоходам

Рис. 12. Примеры подсоединения к дымоходам

– воздух; – дымовые газы

Таблица 7. Варианты исполнения

Тип Наименование

C2X Забор приточного воздуха и удаление дымовых газов через отдельные

общие дымоходы, но подвергающиеся одинаковым ветровым воздействиям

C4X Забор приточного воздуха и удаление дымовых газов через общий дымоход

C8X Удаление дымовых газов через отдельный или общий дымоход, забор при

точного воздуха через отверстие в стене.

B3X Забор приточного воздуха из помещения установки аппарата через коакси

альный трубопровод (включающий дымоотводящую трубу) и

удаление дымовых газов через общий дымоход с естественной тягой

ВНИМАНИЕ – В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА

ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ

Поэтому, если вы хотите подсоединить котел DIVABEL F к коллективному дымоходу

или к отдельному дымоходу с естественной тягой, необходимым условием является,

чтобы эти дымоходы были спроектированы квалифицированными специалистами в со
