9 Передача пользователю
20 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00
8.1.4 Настройка температуры горячей воды и
температуры воды в режиме отопления
Условие: Монтаж регулятора не предусмотрен
▶ Выберите требуемую температуру горячей воды и
температуру в подающей линии системы отопления
на изделии (→ Руководство по эксплуатации изде-
лия).
Условие: Монтаж регулятора предусмотрен
▶ Установите температуру горячей воды и темпера-
туру в подающей линии системы отопления на изде-
лии на требуемое максимальное значение (→ Руко-
водство по эксплуатации изделия).
▶ Подключите регулятор к оборудованию.
(→ страница 13)
▶ Выберите требуемую температуру горячей воды и
температуру в подающей линии системы отопления
на регуляторе (→ Руководство по эксплуатации регу-
лятора).
9 Передача пользователю
▶ После завершения установки наклейте прилагаемую
наклейку на языке эксплуатирующей стороны на пе-
реднюю сторону изделия с требованием прочитать
руководство.
▶ Объясните пользователю расположение и принцип
работы защитных устройств.
▶ Объясните пользователю, как обращаться с изде-
лием.
▶ В особенности обратите внимание пользователя на
указания по технике безопасности, которые он дол-
жен соблюдать.
▶ Информируйте пользователя о необходимости техни-
ческого обслуживания изделия с указанной периодич-
ностью.
▶ Передайте пользователю на хранение все руковод-
ства и документацию на изделие.
▶ Объясните пользователю предпринятые меры по
обеспечению подачи воздуха на горение и отвода от-
ходящих газов и укажите, что ему запрещено вносить
в конструкцию какие-либо изменения.
▶ Доведите до сведения эксплуатирующей стороны,
что хранение и использование взрывоопасных и лег-
ковоспламеняющихся веществ в месте размещения
(например, бензина, красок) запрещено.
10 Осмотр и техобслуживание
▶ Соблюдайте минимальные интервалы для проведе-
ния осмотра и технического обслуживания.
▶ Обслуживайте прибор раньше, если по результатам
осмотра выявлена необходимость в более раннем
обслуживании.
10.1 Проверка и регулировка содержания CO₂
Указание
Только квалифицированный специалист имеет
право выполнять регулировку содержания CO₂
на газовой арматуре.
Каждая поврежденная пломба должна быть
заменена новой. Регулировочный винт CO₂
должен быть опломбирован.
Ни в коем случае не изменяйте заводскую на-
стройку регулятора давления газа газовой ар-
матуры.
1. Проверьте содержание CO₂. (→ страница 17)
▽ Если значение не в норме, необходимо выпол-
нить регулировку содержания CO₂.

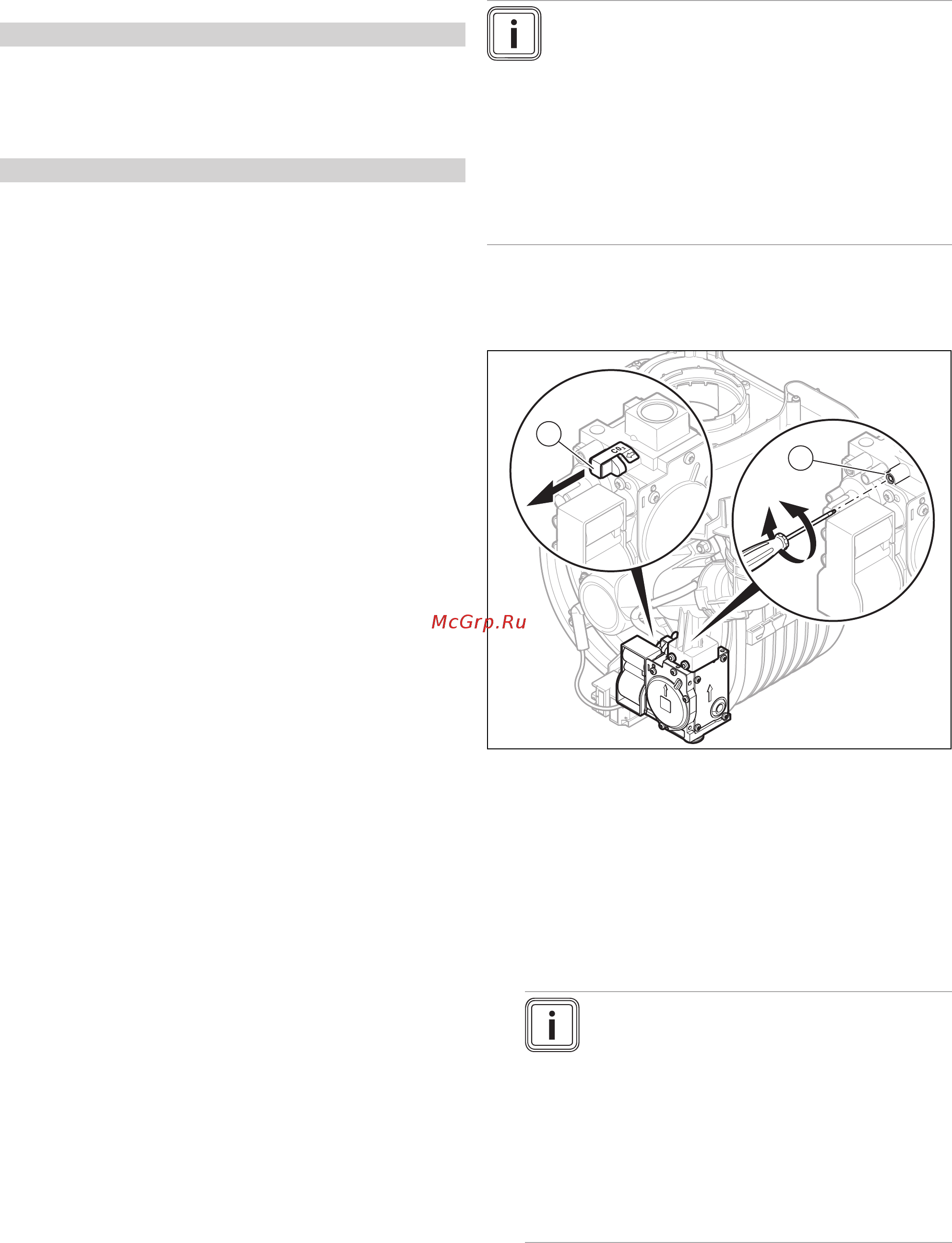

2
1
2. Снимите наклейку.
3. Снимите колпачок (1)..
4. Поворачивайте винт (2)., чтобы отрегулировать со-
держание CO₂ (значение, полученное при снятой пе-
редней облицовке).
◁ Увеличение содержания CO₂: поворот против
часовой стрелки
◁ Уменьшение содержания CO₂: поворот по часо-
вой стрелке
Указание
Только для природного газа:Выполняйте
регулировку только с шагом 1/8 оборота
и после каждой регулировки дожидайтесь
стабилизации значения в течение прибли-
зительно 1 минуты.
Только для сжиженного газа:Выполняйте
регулировку только с шагом 1/16 оборота
и после каждой регулировки дожидайтесь
стабилизации значения в течение прибли-
зительно 1 минуты.
5. Сравните измеренное значение с соответствующим
значением в таблице.
