Осмотр и техобслуживание 10
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 21
Настройка значения CO₂ в G20
Россия
Природный газ
H
Снятая перед-
няя облицовка
Установленная
передняя обли-
цовка
CO₂ при полной
нагрузке
9,0 ±0,3 % 9,2 ±0,3 %
Настроено для
индекса Воббе W₀
14,09 кВт⋅ч/м³ 14,09 кВт⋅ч/м³
O₂ при полной на-
грузке
4,9 ±0,5 % по
объёму
4,5 ±0,5 % по
объёму
CO при полной
нагрузке
≤ 250 мг/л ≤ 250 мг/л
CO/CO₂ ≤ 0,0027 ≤ 0,0027
Настройка значения CO₂ в G31
Россия
Сжиженный газ
P
Снятая перед-
няя облицовка
Установленная
передняя обли-
цовка
CO₂ при полной
нагрузке
10,4 ±0,3 % 10,6 ±0,3 %
Настроено для
индекса Воббе W₀
21,34 кВт⋅ч/м³ 21,34 кВт⋅ч/м³
O₂ при полной на-
грузке
5,4 ±0,4 % по
объёму
5,1 ±0,4 % по
объёму
CO при полной
нагрузке
≤ 250 мг/л ≤ 250 мг/л
CO/CO₂ ≤ 0,0024 ≤ 0,0024
▽ Если настройка находится за пределами задан-
ного диапазона регулировки, не вводите изделие
в эксплуатацию.
▶ Обратитесь в сервисную службу.
6. Проверьте, соответствуют ли требования к чистоте
воздуха относительно CO.
7. Снова наденьте колпачок (1)..
8. Смонтируйте переднюю облицовку.

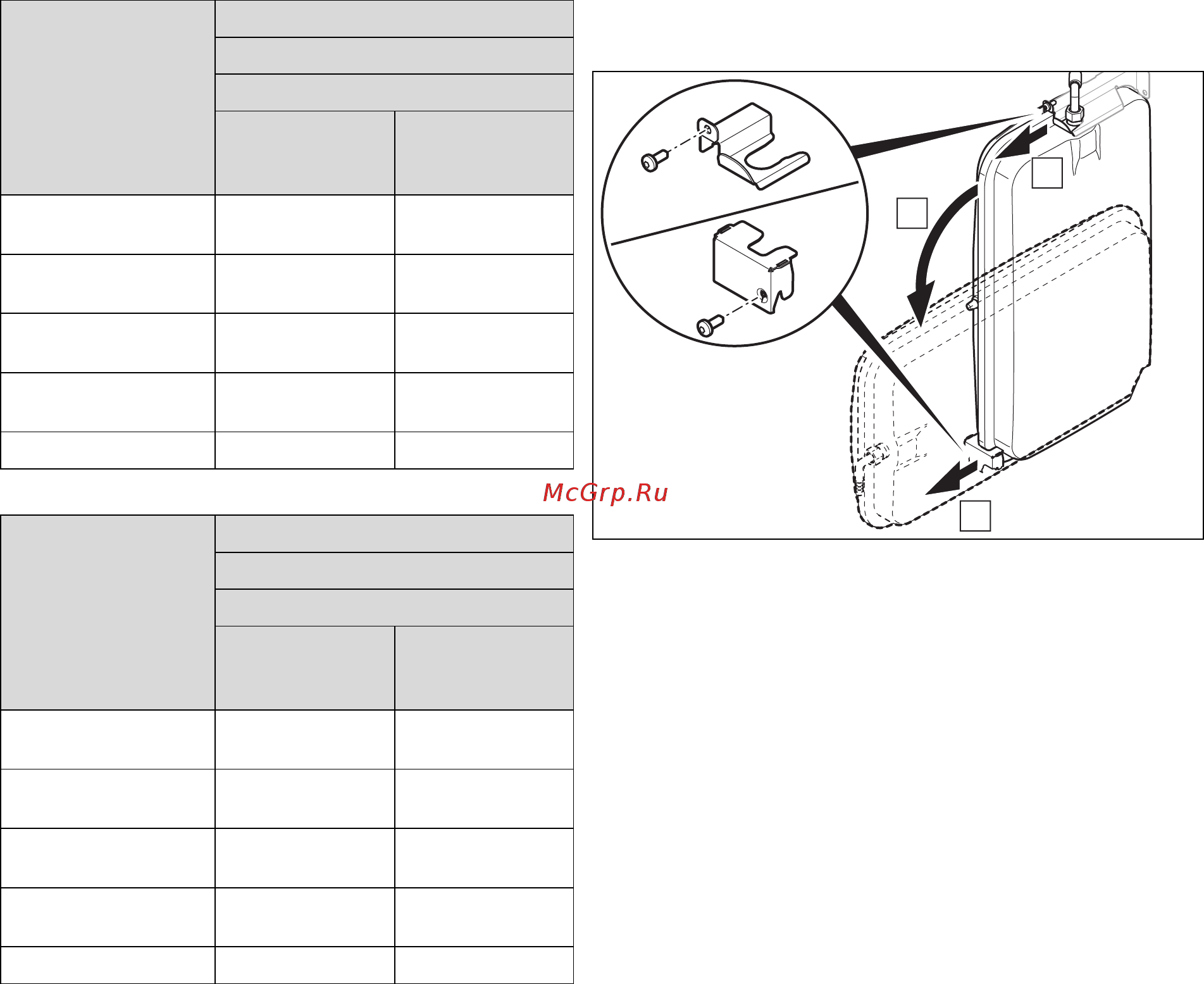

10.2 Приведение расширительного бака в
положение для технического обслуживания
блока управления горением
A
A
B
▶ В зависимости от компонентов, на которых нужно ра-
ботать, приведите расширительный бак в положение
для технического обслуживания.
