Монтаж 4
0020289247_00 ecoTEC intro Руководство по установке и техническому обслуживанию 7

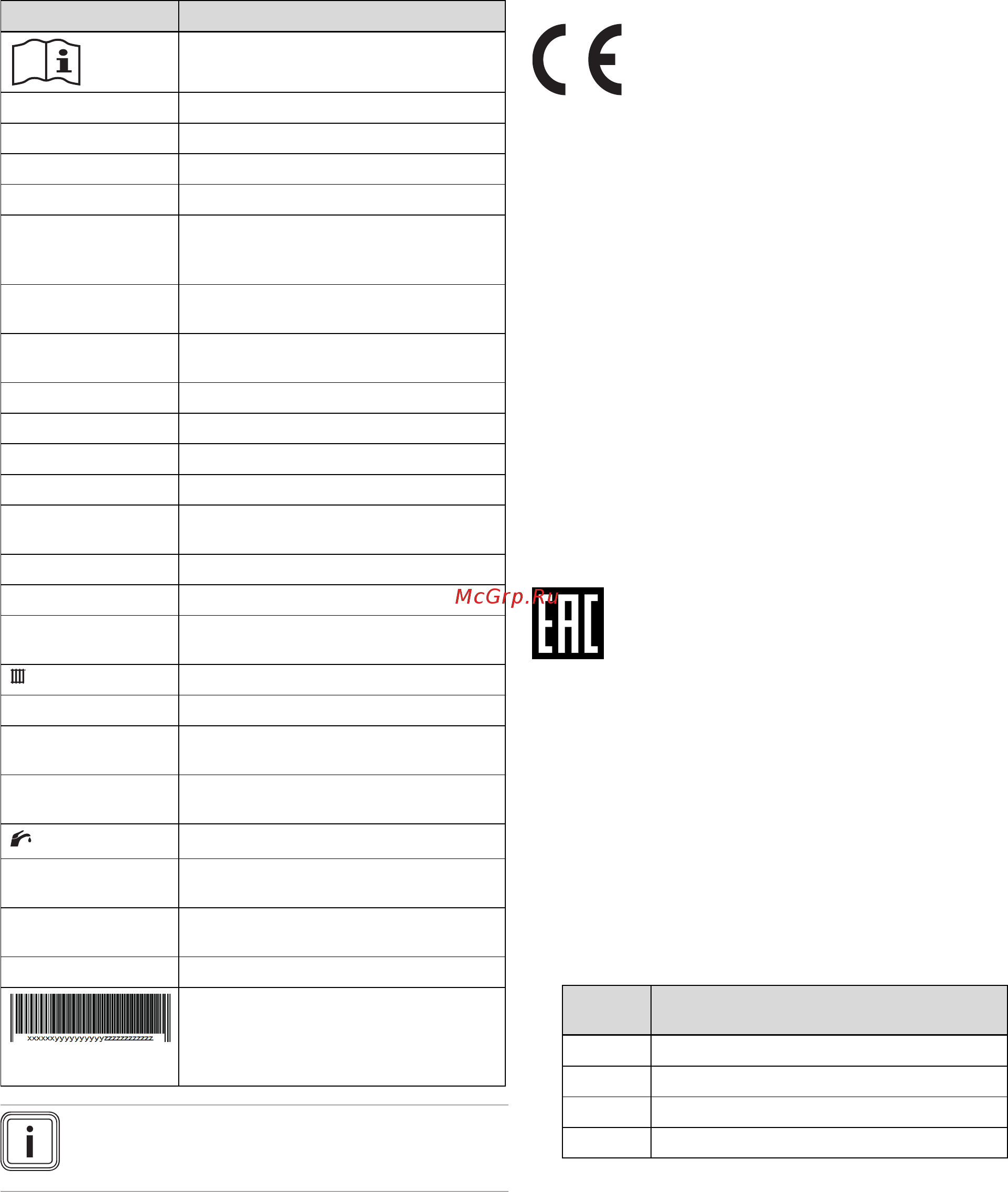

3.2 Маркировочная табличка
Маркировочная табличка устанавливается на заводе
и находится на задней стороне распределительной ко-
робки.
Данные Значение
Читайте руководство!
ecoTEC ... Торговое название
ES, IT... Страна поставки
Кат. Разрешенная категория газа
Тип Изделия категории
2H, 2HS, 2ELw...
- G20, G31... -
XX мбар (X,X кПа)
Заводской тип газа и давление газа на
входе
T
max
Максимальная температура в подаю-
щей линии
PMS Допустимое рабочее давление в ре-
жиме отопления
NOx class Класс NOx (выбросы оксидов азота)
D Удельный расход
V Сетевое напряжение
Hz Частота тока в сети
W Максимальная потребляемая электри-
ческая мощность
IP Степень защиты
Код (DSN) Код изделия
PMW Допустимое рабочее давление в ре-
жиме приготовления горячей воды
Режим отопления
Q
n
Диапазон тепловой нагрузки
P
n
Диапазон номинальной тепловой
мощности (75/55 °C)
P
nc
Диапазон номинальной тепловой
мощности, с конденсацией (50/30 °C)
Режим ГВС
P
nw
Макс. тепловая мощность в режиме
приготовления горячей воды
Q
nw
Макс. тепловая нагрузка в режиме
приготовления горячей воды
Hi Низшая теплота сгорания
Штрих-код с серийным номером
Цифры с 3-й по 6-ю = дата производ-
ства (год/неделя)
цифры с 7 по 16 = артикул изделия
Указание
Убедитесь в соответствии изделия группе газа,
имеющейся на месте установке.
3.3 Серийный номер
Серийный номер указан на маркировочной табличке и на
наклейке с верхней стороны изделия.
3.4 Маркировка CE
Маркировка CE документально подтверждает соответ-
ствие характеристик изделий, указанных в заявлении о
соответствии , основным требованиям соответствующих
директив.
С заявлением о соответствии можно ознакомиться у из-
готовителя.
3.5 Дата производства
Дата производства (неделя, год) указаны в серийном
номере на маркировочной табличке:
– третий и четвертый знак серийного номера указы-
вают год производства (двухзначный).
– пятый и шестой знак серийного номера указывают
неделю производства (от 01 до 52).
3.6 Единый знак обращения на
рынке государств-членов Евразийского
экономического союза
Маркировка изделия единым знаком обращения на
рынке государств-членов Евразийского экономического
союза подтверждает соответствие изделия требованиям
всех технических регламентов Евразийского экономиче-
ского союза и всех представленных в нём стран.
4 Монтаж
4.1 Проверка комплектности
▶ Проверьте комплект поставки на комплектность и
отсутствие повреждений.
Количе-
ство
Название
1
Газовый настенный отопительный котел
2 Пакет с мелкими деталями
1 Сточный шланг конденсата
1 Дополнительный пакет с документацией
