5 Установка
8 Руководство по установке и техническому обслуживанию ecoTEC intro 0020289247_00

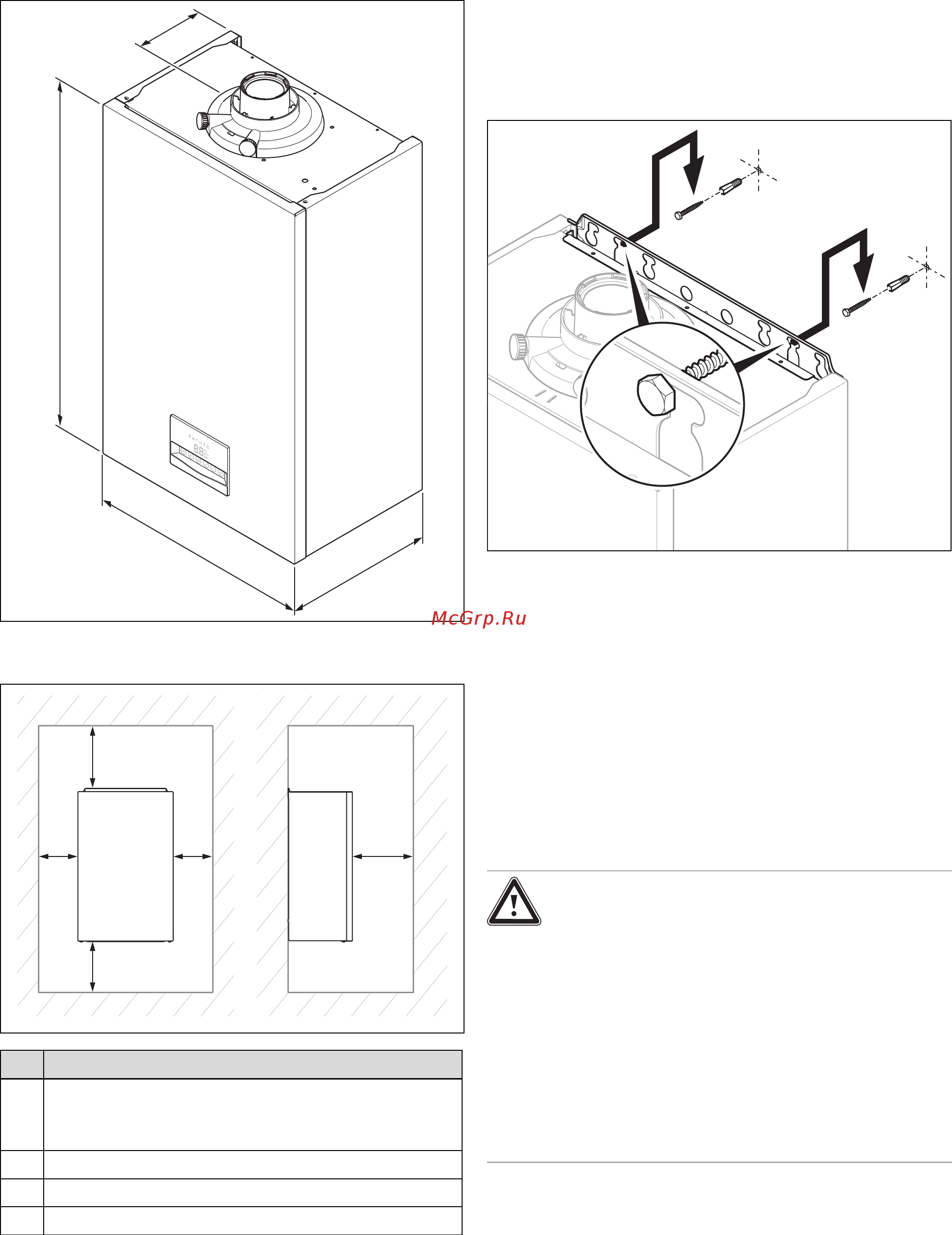

4.2 Размеры
130
270
400
626
4.3 Минимальные расстояния
C C
AB
D
Минимальное расстояние
A Система дымоходов/воздуховодов ⌀ 60/100 мм:248 мм
Система дымоходов/воздуховодов ⌀ 80/80 мм:220 мм
Система дымоходов/воздуховодов ⌀ 80/125 мм:276 мм
B 180 мм
C 5 мм
D 500 мм
4.4 Использование монтажного шаблона
▶ Используйте монтажный шаблон, чтобы определить
места, где нужно просверлить отверстия и выполнить
сквозной проход.
4.5 Навешивание изделия
1. Проверьте несущую способность стены.
2. Учитывайте общий вес изделия. (→ страница 41)
3. Используйте только допустимый для данной стены
крепёж.
– Винты с минимальным диаметром 6 мм
4. При необходимости позаботьтесь о наличии на ме-
сте установки приспособления для подвешивания
достаточной грузоподъёмности.
5. Навесьте прибор, как описано.
5 Установка
Опасность!
Опасность ошпаривания и/или риск по-
вреждения оборудования из-за ненадле-
жащей установки и вытекающей вслед-
ствие этого воды!
Механические напряжения на соедини-
тельных трубопроводах могут стать причи-
ной негерметичности.
▶ Выполните монтаж соединительных
трубопроводов без механических на-
пряжений.
