Control para terminales
FWECSA
TERMINAL DE USUARIO

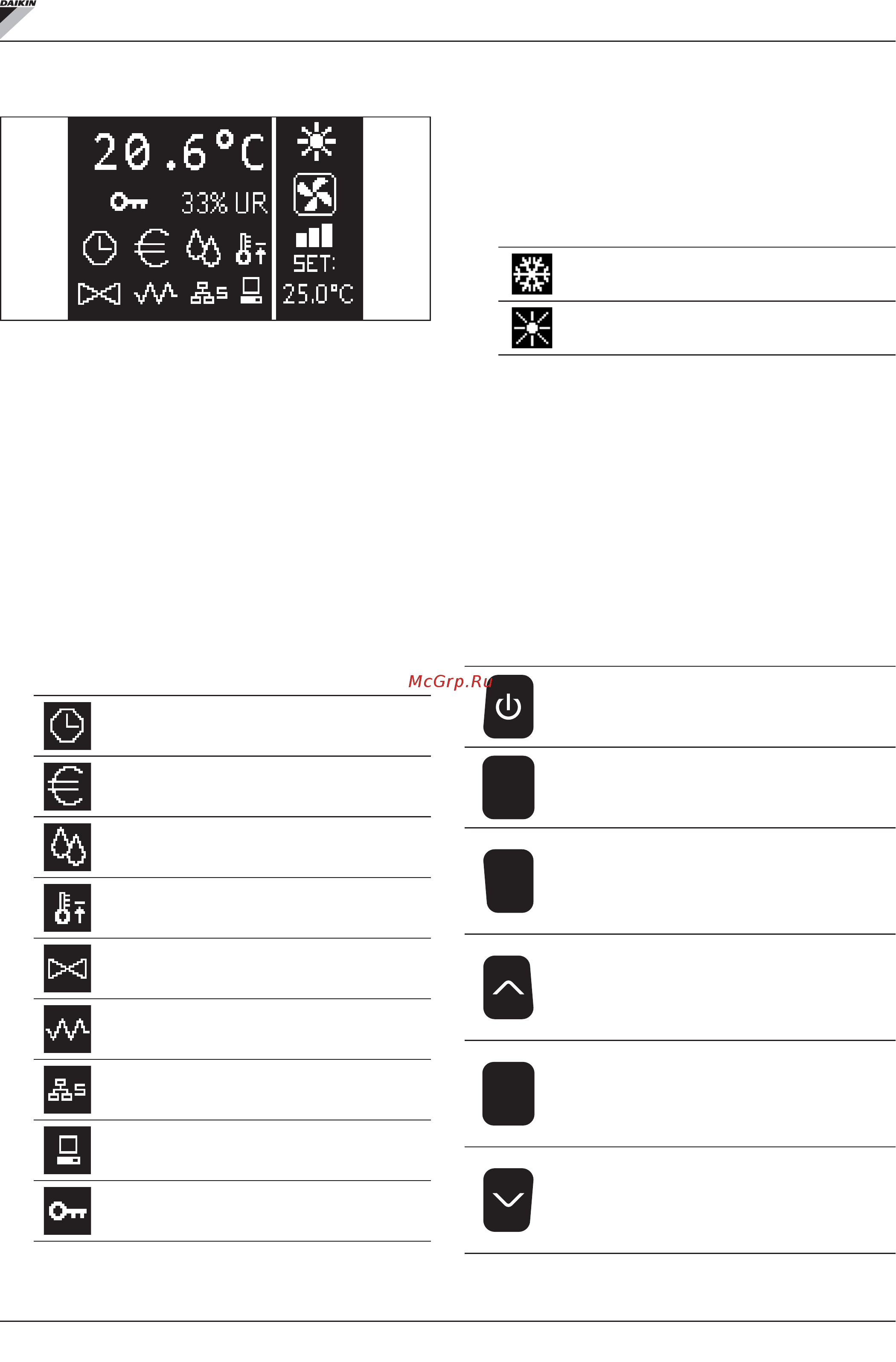

La pantalla principal está dividida en dos marcos (que de
aquí en adelante serán indicados como marco sx y marco
dx) divididos por una línea vertical de separación.
En el marco sx se muestran los siguientes datos (de arriba
abajo y de izquierda a derecha):
• temperatura ambiente (medida por la sonda a distancia
a bordo del terminal de usuario o bien por la sonda
conectada a la bornera de la tarjeta de I/O según la
configuración realizada)
• humedad ambiente (en caso de que la sonda de
humedad estuviese presente y configurada)
• símbolos de estado:
franjas horarias activas
función economy activa
deshumidificación en funcionamiento
función temperatura ambiente mínima
habilitada
válvula(s) abierta(s)
resistencia eléctrica habilitada/activa
red SMALL en RS485 activa
comunicación de serie
con sistema de supervisión
teclado bloqueado
• señal de alarma: símbolo e indicación del tipo de alarma
se sobreponen en la zona normalmente destinada a la
visualización de los símbolos de estado.
En el cuadro dx se muestran los siguientes datos (de arriba
abajo)
• indicación de la modalidad de funcionamiento
Modalidad ENFRIAMIENTO
Modalidad CALEFACCIÓN
• indicación del estado de la ventilación
• indicación del valor de SET de temperatura del aire
ambiente
Si la unidad se halla en OFF el marco está completamente
ocupado por la palabra OFF de manera vertical.
TECLADO
Las teclas del display son seis. A continuación se indican las
funciones básicas asociadas con cada tecla.
TECLA ON/OFF
• encendido/apagado de la unidad
• retorno a la pantalla principal
Prg
TECLA PRG
• acceso al MENÚ
Mode
TECLA MODE
• modificación de la modalidad de
funcionamiento
(CALEFACCIÓN/ENFRIAMIENTO)
TECLA FLECHA UP
• modificación de valores/velocidades de
ventilación
• desplazamiento de pantallas
Set
TECLA SET
• modalidad de modificación SET/VENTILACIÓN
• confirmación del valor/retorno en
modalidad desplazamiento de pantallas
TECLA FLECHA DOWN
• modificación de valores/velocidades de
ventilación
• desplazamiento de pantallas
