FC66003946
Rev 00
HASZNÁLATI UTASÍTÁS
SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása
HU
10
FWECSA
Ellenőrző egység terminálokhoz
SZABÁLYOZÁSI LOGIKÁK

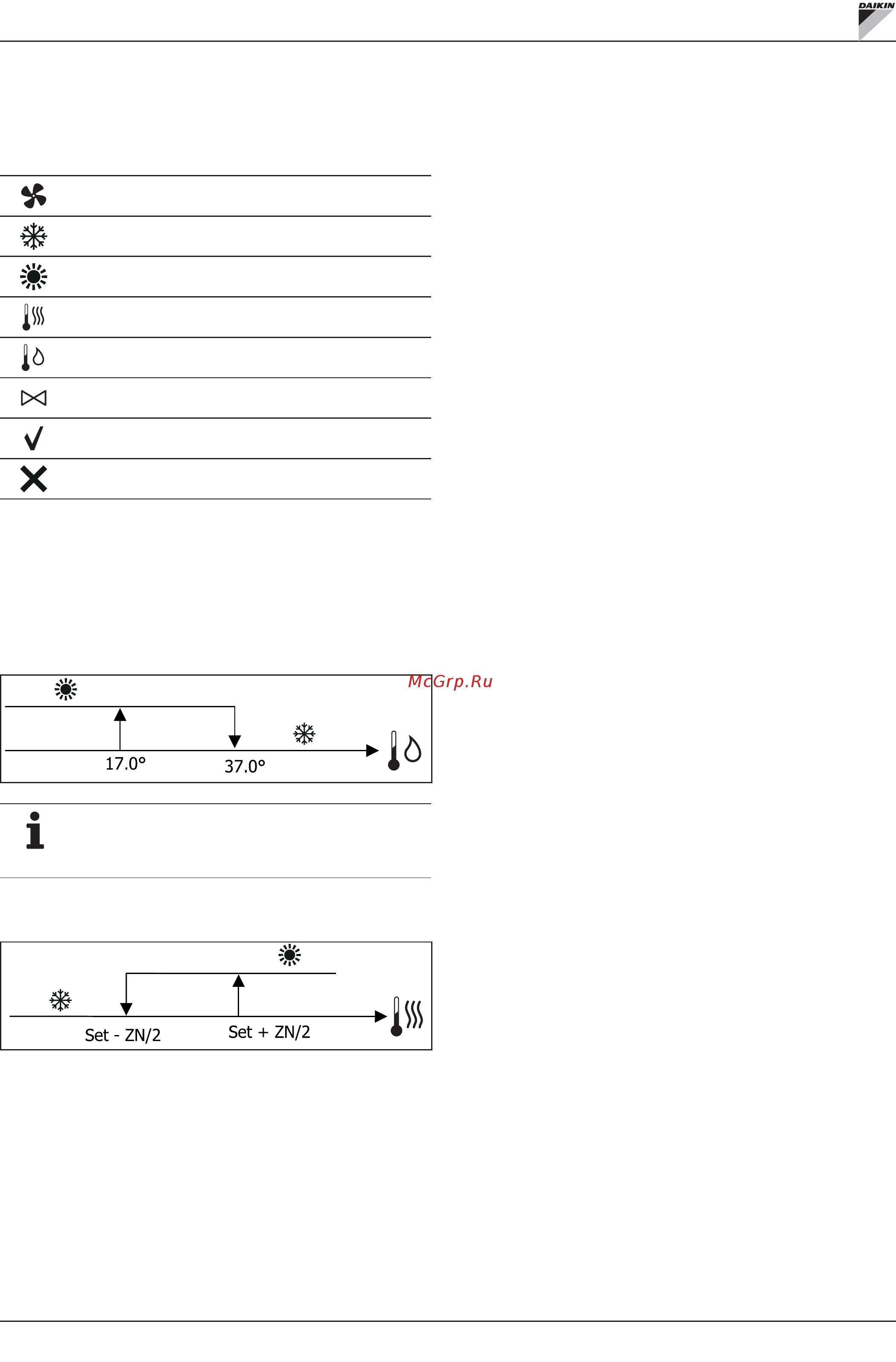

ÁTVÁLTÁS A HŰTÉS/MELEGÍTÉS KÖZÖTT
JELMAGYARÁZAT
VENTILÁTOR SEBESSÉG
TÉL
NYÁR
LEVEGŐHŐMÉRSÉKLET
VÍZHŐMÉRSÉKLET
SZELEP NYITÁS
IGEN
NEM
A termosztát működési módjának 4 különböző kiválasztható logikája van,
az ellenőrző egység kongurálása alapján meghatározva:
• Helyi: a felhasználó választja ki a MÓD gombbal
• Távolság: a DI1 digitális bemenet állapotától függően
• A víz hőmérsékletétől függően
Víz érzékelő riasztás esetén a mód ellenőrzése
átmenetileg Helyi módba tér vissza.
• A levegő hőmérsékletétől függően:
Ahol:
• Set a nyilakkal beállított hőmérséklet
• ZN a semleges zóna
A termosztát működési módját a kijelzőn a HŰTÉS éa FŰTÉS jelek mutatják.
SZELLŐZÉS
ÁLTALÁNOS JELLEMZŐK
Az ellenőrzés két szellőzési típust tud kezelni:
• fokozatos szellőzés meghatározott számú kiválasztható sebességgel
(3 vagy 4);
• modulációs szellőzés 0% és 100% között beállítható sebességgel
A kezelés típusa a ventilátor típusától függ (fokozatos vagy modulációs),
mely a gép peremén található. A szelep típusától függően (ON/OFF vagy
modulációs) a fokozatok beállítása két külön logikát követhet.
Összefoglalva, a vezérlés által irányított (és alább részletesen leírt)
automata szabályozási logikák az alábbiak:
• Fokozatos szellőzés ON/OFF szeleppel (vagy anélkül) 3 sebességen,
hűtési és melegítési módban;
• Fokozatos szellőzés ON/OFF szeleppel (vagy anélkül) 4 sebességen,
nyári és téli módban;
• Fokozatos szellőzés modulációs szeleppel (vagy anélkül) 3
sebességen, nyári és téli módban;
• Fokozatos szellőzés modulációs szeleppel (vagy anélkül) 4
sebességen, nyári és téli módban;
• a modulációs szellőzés szabályozása ON/OFF szeleppel, nyári és téli
módban;
• a modulációs szellőzés szabályozása modulációs szeleppel.
TERMÉSZETES KONVEKCIÓ
Ha a szelepes egységek esetében engedélyezi a kongurációs menü
vonatkozó paraméterét, fűtési üzemmódban a rendszer 0,5°C-kal késlelteti
a ventilátor bekapcsolását, hogy lehetővé először a természetes konvekciót.
FOKOZATOS SZELLŐZÉS
Az UP/DOWN gombok segítségével az alábbi sebességfokozatok közül
lehet választani:
• Seb. AUTOMATA: a beállított hőmérséklet és a környezeti levegő
alapján;
• Seb. SZUPERMINIMUM: csak akkor lehet kiválasztani, ha az egység
típusa 4 sebesség
• Seb. MINIMUM
• Seb. KÖZEPES
• Seb. MAXIMUM
