PT
3
MANUAL DE UTILIZAÇÃO
É expressamente proibida a reprodução mesmo parcial deste manual
FC66003946
Rev 00
Controlo para terminais
FWECSA
TERMINAL DO UTILIZADOR

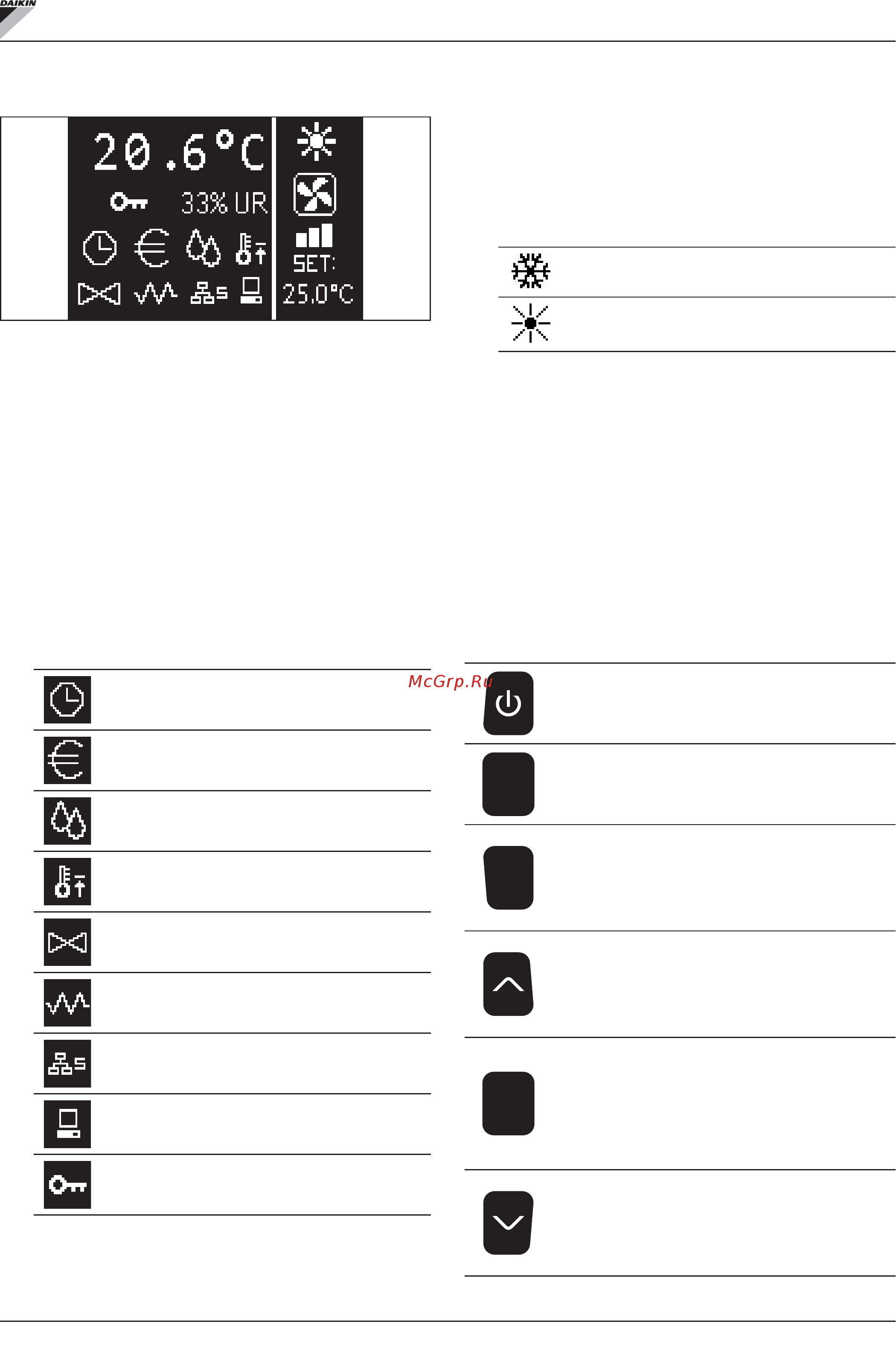

O ecrã principal é subdividido em dois quadros (que em
seguida serão indicados como quadro esq e quadro dir)
divididos por uma linha vertical.
No quadro esq estão indicadas as seguintes informações
(de cima para baixo e da esquerda para a direita):
• temperatura ambiente (lida pela sonda remota a bordo
do terminal do utilizador ou então pela sonda ligada ao
terminal da placa I/O, conforme a configuração)
• humidade ambiente (caso a sonda de humidade esteja
presente e configurada)
• símbolos de estado:
faixas horárias ativas
função economy ativa
desumidificação em funcionamento
função mínima de temperatura ambiente
habilitada
válvula/s aberta/s
resistência elétrica habilitada/ativada
rede SMALL na RS485 ativa
comunicação em série
com sistema de supervisão
teclado bloqueado
• sinalização de alarme: símbolo e indicação do tipo
de alarme que se sobrepõe a uma área normalmente
dedicada à exibição dos símbolos de estado.
No quadro dir são dadas as seguintes informações (de
cima para baixo)
• indicação da modalidade de funcionamento
Modalidade REFRIGERAÇÃO
Modalidade AQUECIMENTO
• indicação do estado da ventilação
• indicação do valor de SET de temperatura de ar
ambiente
Se a unidade está em OFF o quadro é inteiramente ocupado
pela mensagem OFF na vertical.
TECLADO
As teclas do ecrã são seis; em seguida são indicadas as
funções básicas associadas a cada tecla.
TECLA ON/OFF
• acendimento/desligamento da unidade
• retorno ao ecrã principal
Prg
TECLA PRG
• acesso ao MENU
Mode
TECLA MODE
• modificação da modalidade de
funcionamento
• (AQUECIMENTO/REFRIGERAÇÃO)
TECLA SETA UP (CIMA)
• modificação de valores/velocidade de
ventilação
• percorrer as páginas do ecrã
Set
TECLA SET
• modalidade de modificação SET/
VENTILAÇÃO
• confirma valor/retorno em modalidade de
percorrer as páginas do ecrã
TECLA SETA DOWN (BAIXO)
• modificação de valores/velocidade de
ventilação
• percorrer as páginas do ecrã
