HU
3
HASZNÁLATI UTASÍTÁS
SZIGORÚAN tilos a jelen kézikönyv teljes vagy részleges sokszorosítása
FC66003946
Rev 00
Ellenőrző egység terminálokhoz
FWECSA
FELHASZNÁLÓI TERMINÁL

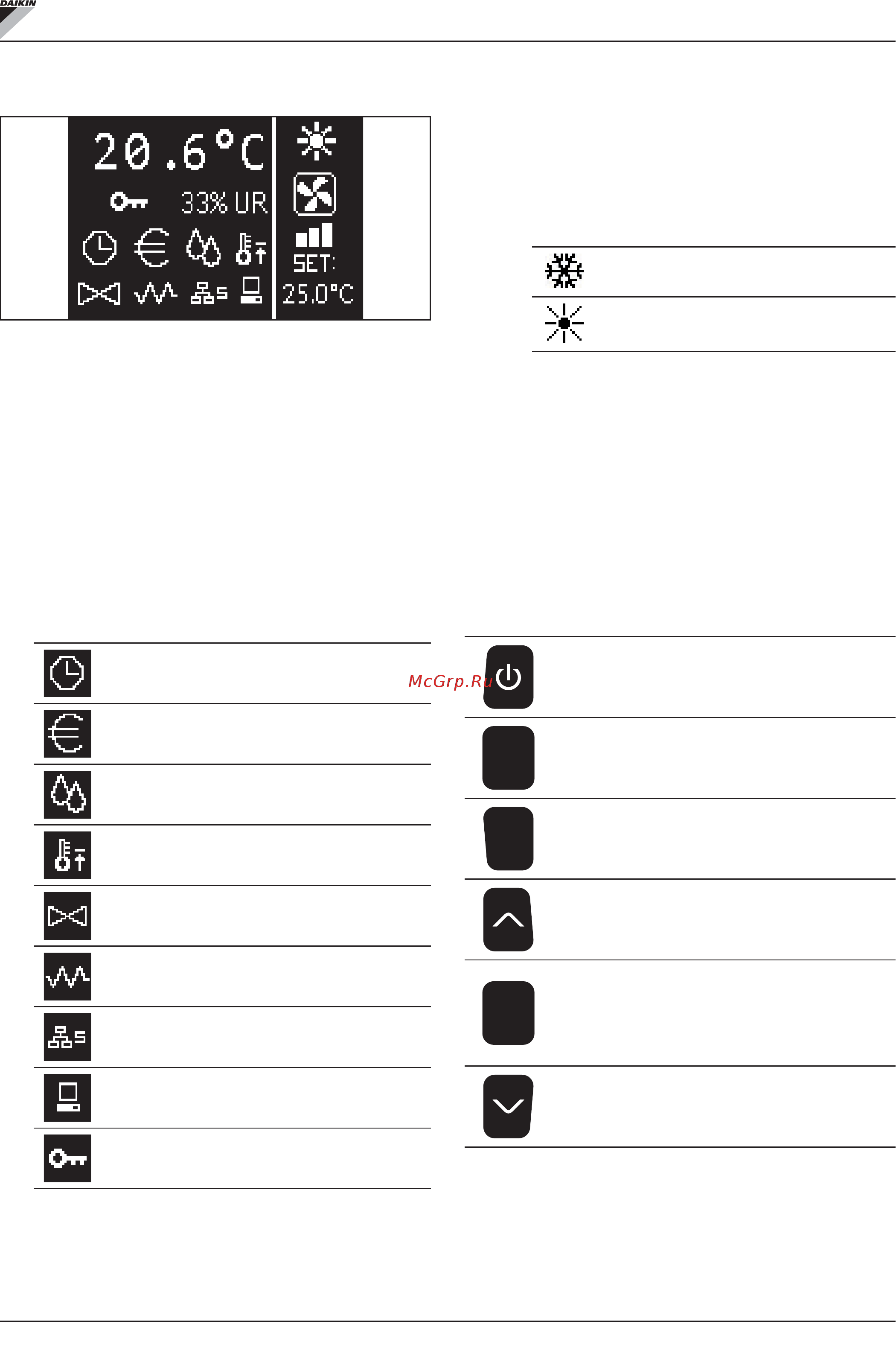

A fő képernyő két mezőből áll (alább jobb mezőként és bal mezőként
utalunk azokra). melyeket egy függőleges vonal választ el egymástól.
A bal mezőben az alábbi információk találhatók (fentről lefelé és balról
jobbra):
• környezeti hőmérséklet (a kongurálástól függően a felhasználói
terminálon lévő távoli érzékelő vagy az I/O egység sorkapcsához
bekötött érzékelő olvassa le)
• környezeti páratartalom (amennyiben a páratartalom érzékelő be
van szerelve és kongurálva van)
• Állapotjelzők:
aktív idősávok
economy funkció aktív
páramentesítés működésben
minimum környezeti hőmérséklet funkció aktív
szelep/ek nyitva
elektromos fűtőszál engedélyezve/aktív
SMALL hálózat az RS485-ön aktív
soros kommunikáció
felügyelő rendszerrel
leblokkolt billentyűzet
• riasztási jelzések: a riasztás jele és típusának megjelölése abban a
zónában található, ahol általában az állapotjelzés megjelenítése
történik.
A jobb mezőben az alábbi információk találhatók (fentről lefelé és balról
jobbra):
• működési mód megjelölése
FŰTÉSI üzemmód
MELEGÍTÉSI üzemmód
• A szellőzés állapotának megjelenítése
• környezeti levegő hőmérséklet SET értékének a megjelenítése
Ha az egység ki van kapcsolva, a mezőt teljes egészében a függőlegesen
megjelenő OFF felirat tölti be.
BILLENTYŰZET
A kijelzőnek 6 gombja van: alább ismertetve van az egyes gombokhoz
társított funkció.
ON/OFF GOMB
• készülék bekapcsolása/kikapcsolása
• visszatérés a fő képernyőjére
Prg
PRG GOMB
• MENÜ megnyitása
Mode
MODE (MÓD) GOMB
• működési mód módosítása
(MELEGÍTÉS/HŰTÉS)
UP (FEL) NYÍL GOMB
• szellőzés sebességének/értékeinek a módosítása
• görgetés a képernyőkön
Set
SET (BEÁLLÍTÁS) GOMB
• SZELLŐZÉS/SET módosító mód
• érték megerősítése/visszatérés képernyő görgető
módba
DOWN (LE) NYÍL GOMB
• szellőzés sebességének/értékeinek a módosítása
• görgetés a képernyőkön
