ASRock ALiveNF6G-DVI / ALiveNF6G-VSTA Motherboard

PortuguêsPortuguês

Português

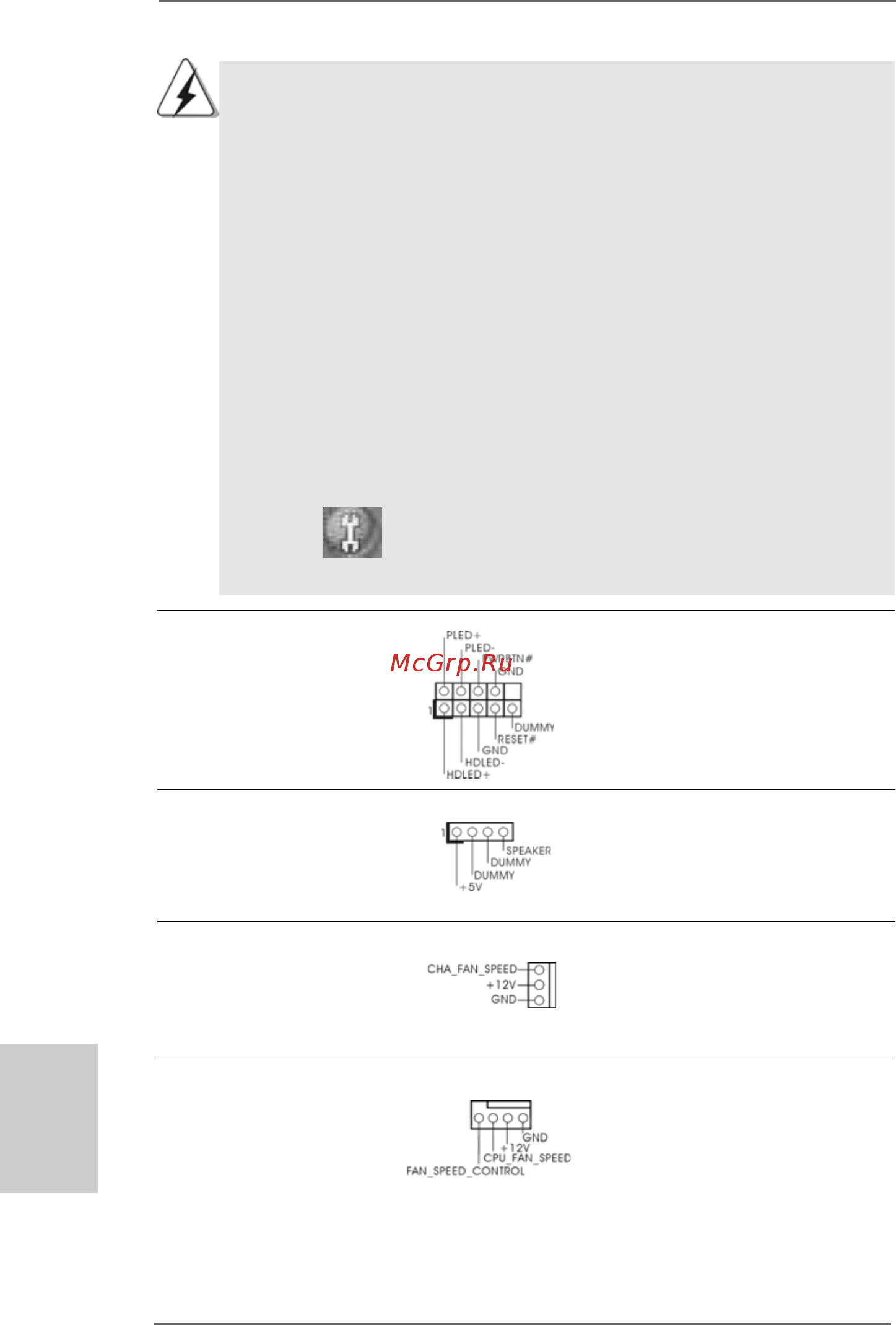

Conector do sistema no Este conector acomoda

painel diversas funções de

(PANEL1 de 9 pinos) sistema no painel frontal.

(veja a folha 2/3, No. 18)

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2/3, No. 21)

Conector do ventilador do Ligue o cabo do ventilador neste

chassis conector, coincidindo o fio preto

(CHA_FAN1 de 3 pinos) com o pino de aterramento.

(veja a folha 2/3, No. 15)

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas o fio

do painel existente no chassis tem de suportar HDA para funcionar

correctamente. Siga s instruções que aparecem no manual e no manual do

chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do painel

frontal, como a figura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Entre no utilitário de configuração do BIOS. Vá até à opção Definições

avançadas e escolha Configuração do chipset. Defina a opção Controlo

do painel frontal de [Automático] para [Activado].

F. Entre no sistema Windows. Clique no ícone existente na barra de tarefas

no canto inferior direito para aceder ao Realtek HD Audio Manager.

Clique em “Entrada/Saída de áudio”, seleccione “Definições do conector”

, escolha a opção “Desactivar detecção da tomada do painel

frontal” e guarde a alteração clicando em “OK”.

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o fio preto com

(CPU_FAN1 de 4 pinos) o pino de aterramento.

(veja a folha 2/3, No. 5)

4 3 2 1
