ASRock ALiveNF6G-DVI / ALiveNF6G-VSTA Motherboard
2.82.8
2.82.8
2.8

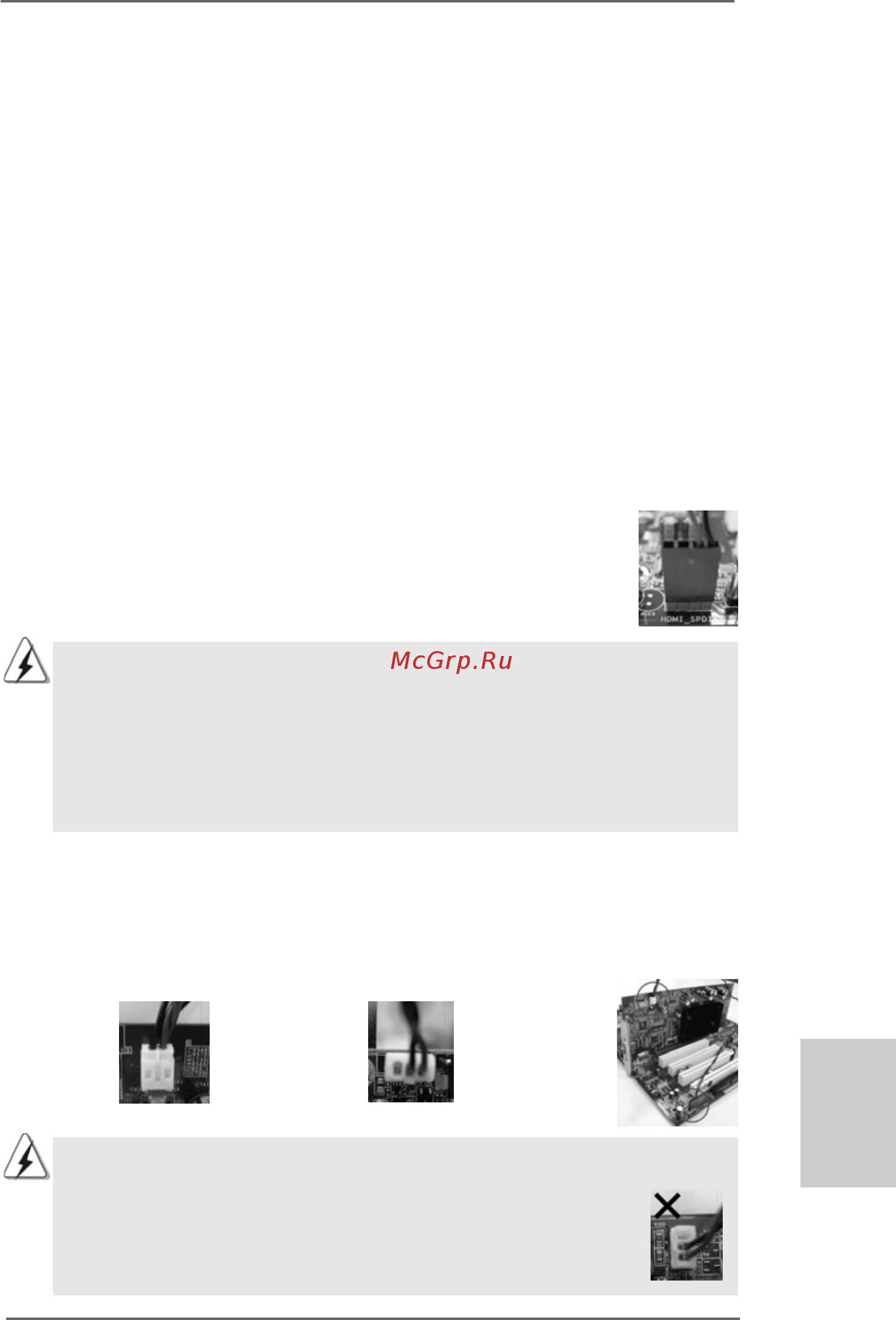

Guia para ligação do conector HDMI_SPDIFGuia para ligação do conector HDMI_SPDIF
Guia para ligação do conector HDMI_SPDIFGuia para ligação do conector HDMI_SPDIF
Guia para ligação do conector HDMI_SPDIF
A especificação HDMI (Interface Multimédia de Alta Definição) é uma especificação
de áudio/vídeo digital, que proporciona uma interface entre qualquer origem de
áudio/vídeo digital compatível como, por exemplo, uma set-top box, um leitor de
DVDs, um receptor A/V e um monitor de áudio ou de vídeo digital compatível como
é o caso de um televisor digital (DTV). Um sistema HDMI completo requer uma
placa VGA HDMI e uma placa principal compatível com a especificação HDMI e
incluindo um conector HDMI_SPDIF já devidamente ligado. Esta placa principal está
equipada com um conector HDMI_SPDIF, o qual proporciona uma saída de áudio
SPDIF para a placa VGA HDMI, permitindo a ligação ao sistema de dispositivos
como, televisores digitais HDMI/projectores/dispositivos com monitores LCD. Para
utilizar a funcionalidade HDMI desta placa principal, siga atentamente as etapas
seguintes.
Etapa 1. Instale a placa VGA HDMI na ranhura gráfica PCI Express existente
na placa principal. Para uma correcta instalação da placa VGA HDMI,
consulte o guia de instalação na página 170.
Etapa 2. Ligue a extremidade negra (A) do cabo HDMI_SPDIF ao
conector HDMI_SPDIF (HDMI_SPDIF1, amarelo, consulte a
página 2/3, item nº 27) existente na placa principal.
Certifique-se de que liga correctamente o cabo HDMI_SPDIF à placa principal e à
placa VGA HDMI respeitando a definição dos pinos. Para mais informações sobre a
definição dos pinos para o conector HDMI_SPDIF e para os conectores do cabo
HDMI_SPDIF, consulte a página 180. Para mais informações sobre a definição dos
pinos dos conectores HDMI_SPDIF, consulte o manual do utilizador fornecido pelo
fabricante da placa VGA HDMI. Uma ligação incorrecta pode causar danos
permanentes ao nível da placa principal e da placa VGA HDMI.
Etapa 3. Ligue a extremidade branca (B ou C) do cabo HDMI_SPDIF ao
conector HDMI_SPDIF da placa VGA HDMI. (Existem duas
extremidades brancas (2 pinos e 3 pinos) no cabo HDMI_SPDIF.
Escolha a extremidade branca apropriada de acordo com o conector
HDMI_SPDIF da placa VGA HDMI que instalar.
Não ligue a extremidade branca do cabo HDMI_SPDIF ao conector errado na placa
VGA HDMI ou a outra placa VGA. Caso contrário, a placa principal e a placa VGA
podem ficar danificadas. Por exemplo, esta imagem mostra uma ligação
incorrecta do cabo HDMI_SPDIF ao conector da ventoinha da placa VGA
PCI Express. Consulte o manual de utilizador da placa VGA para se
informar acerca do método de ligação correcto do conector.
Extremidade
branca (2 pinos)
(B)
Extremidade
branca (3 pinos)
(C)
