ASRock ALiveNF6G-DVI / ALiveNF6G-VSTA Motherboard

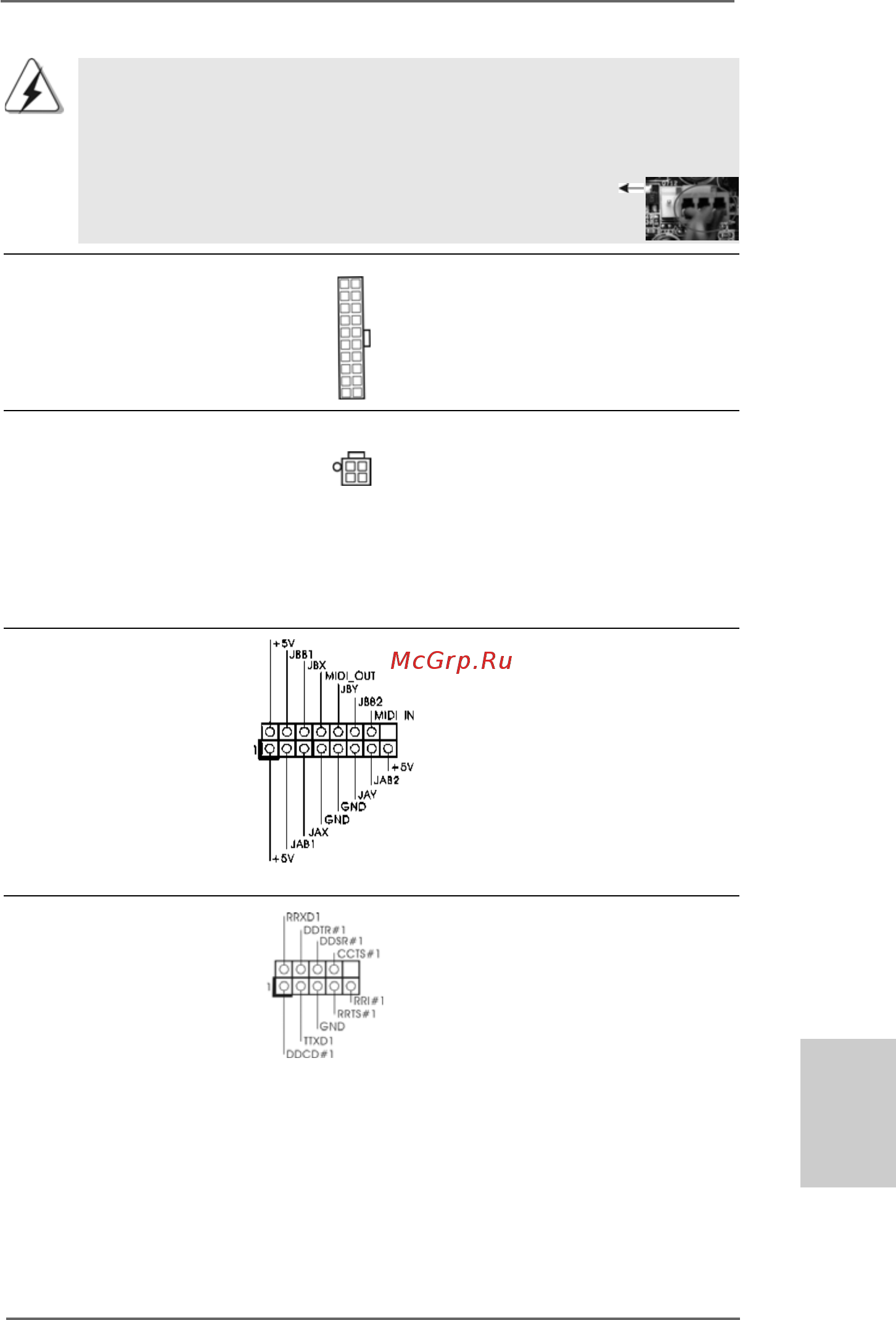

Conector de jogos Ligue um cabo de jogos a este

(GAME1 de 15 pinos) conector se o suporte de porta

(veja a folha 2/3, No. 9) de jogos estiver instalado.

Conector da porta COM Este conector é usado para

(COM1 de 9 pinos) suportar um módulo de porta

(veja a folha 2/3, No. 33) COM.

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 20 pinos) ATX neste conector.

(veja a folha 2/3, No. 32)

Conector ATX 12 V Note que é necessário ligar

(ATX12V1 de 4 pinos ) uma fonte de alimentação com

(veja a folha 2/3, No. 2) conector ATX 12V neste

conector para fornecer

alimentação suficiente. Do

contrário, haverá falhas de

funcionamento.

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender

ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU

nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados
