Руководство по эксплуатации SEDS6-D
8 www.symanitron.ru
3
Отправка данных (TD+)
Получение данных + (RD+)
6
Отправка данных (TD-)
Получение данных - (RD-)
4,5,7,8
Не используется
Не используется
Примечание: “+” и “-” означают полярность.

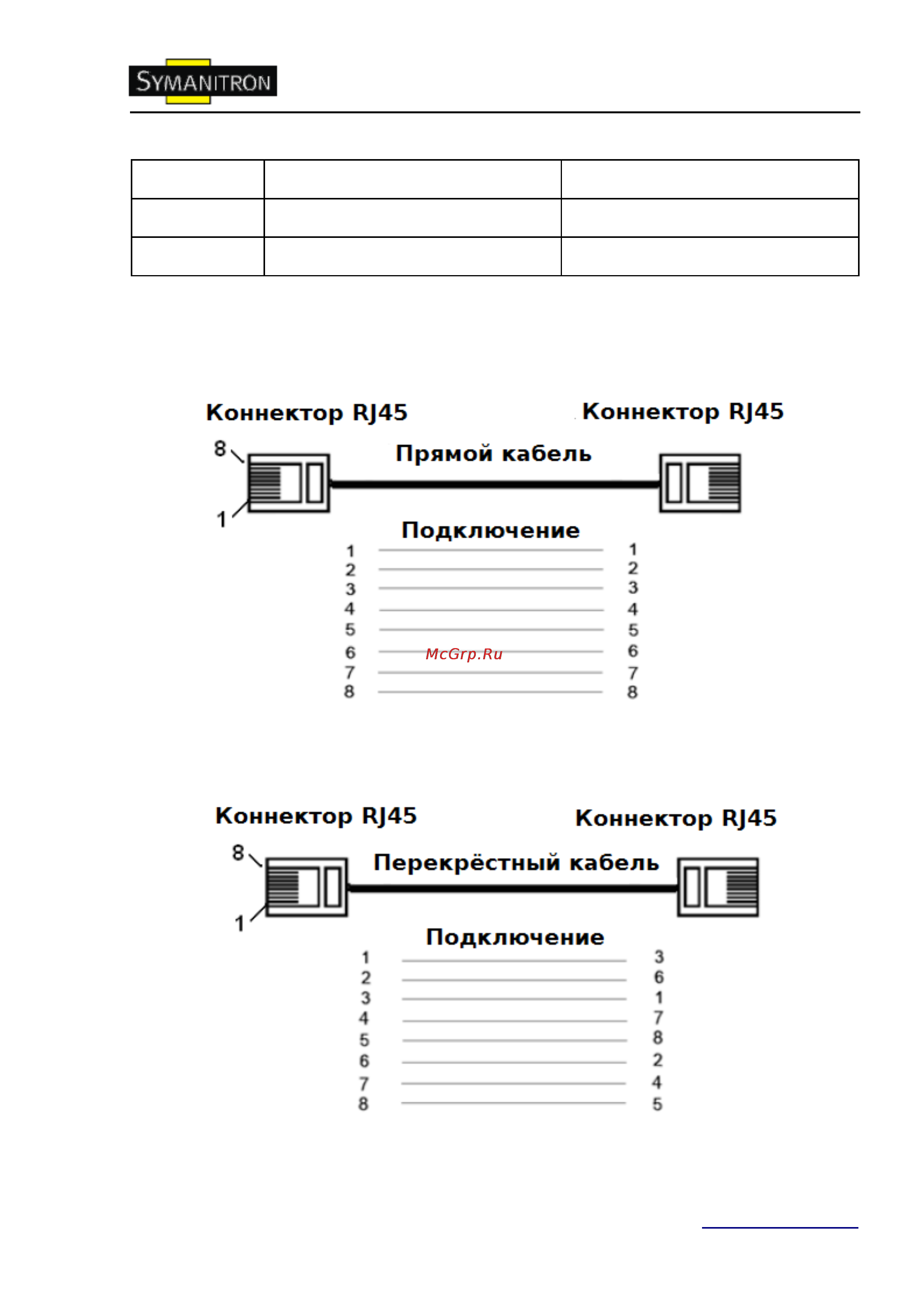

Схема подключения
Прямой кабель
Рис. Подключения прямого кабеля
Перекрѐстный кабель
Рис. Подключения перекрѐстного кабеля
