1. Описание устройства

SEDS6-D - программируемый конвертер протоколов. Устройство поддерживает

Ethenet и последовательные соединения, обеспечивая прямую конвертацию между этими

интерфейсами.

Устройство можно конфигурировать из сети, оно поддерживает Telnet и Web

настройку.

SEDS6-D разработан для применения в жестких условиях промышленных сред, имеет

литой герметичный корпус, безвентиляционное охлаждение, рифлѐную поверхность для

рассеивания тепла, защиту от перенапряжения, скачков тока и коротких замыканий, в том

числе на RJ45 и RS232 / RS422 / RS485 портах. Также, поддержка резервирования питания

повышают надѐжность работы устройства.

Конвертеры имеют крепления на DIN-рейку и панель. На передней панели устройства

находятся 2 порта 10/100BaseTX и четыре последовательных порта.

2. Подробное описание устройства

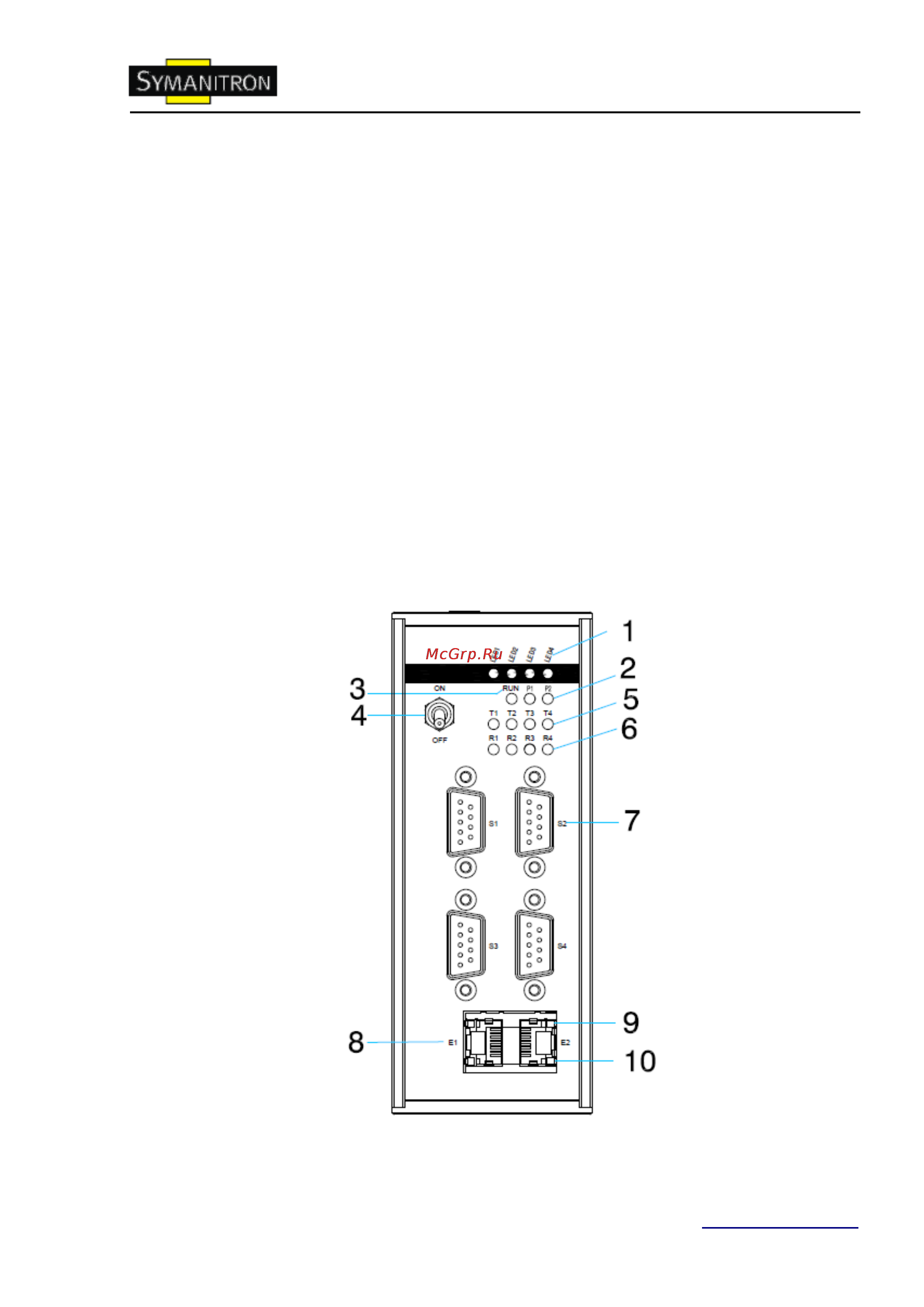

2.1. Передняя панель

Рис. Передняя панель
