Руководство по эксплуатации SEDS6-D

www.symanitron.ru 9

Примечание: цвета кабелей по стандарту 568B: 1-оранжево-белый, 2-оранжевый, 3-

зелѐно-белый, 4-синий, 5-бело-синий, 6-зелѐный, 7-коричнево-белый, 8-коричневый.

4.1.2. Последовательные RS232/422/485 порты

SEDS6-D имеет 4 последовательных порта. Каждый может работать в режимах RS232,

RS422 и RS485, режим определяется программными настройками устройства.

Последовательные порты оснащены разъѐмами DB9.

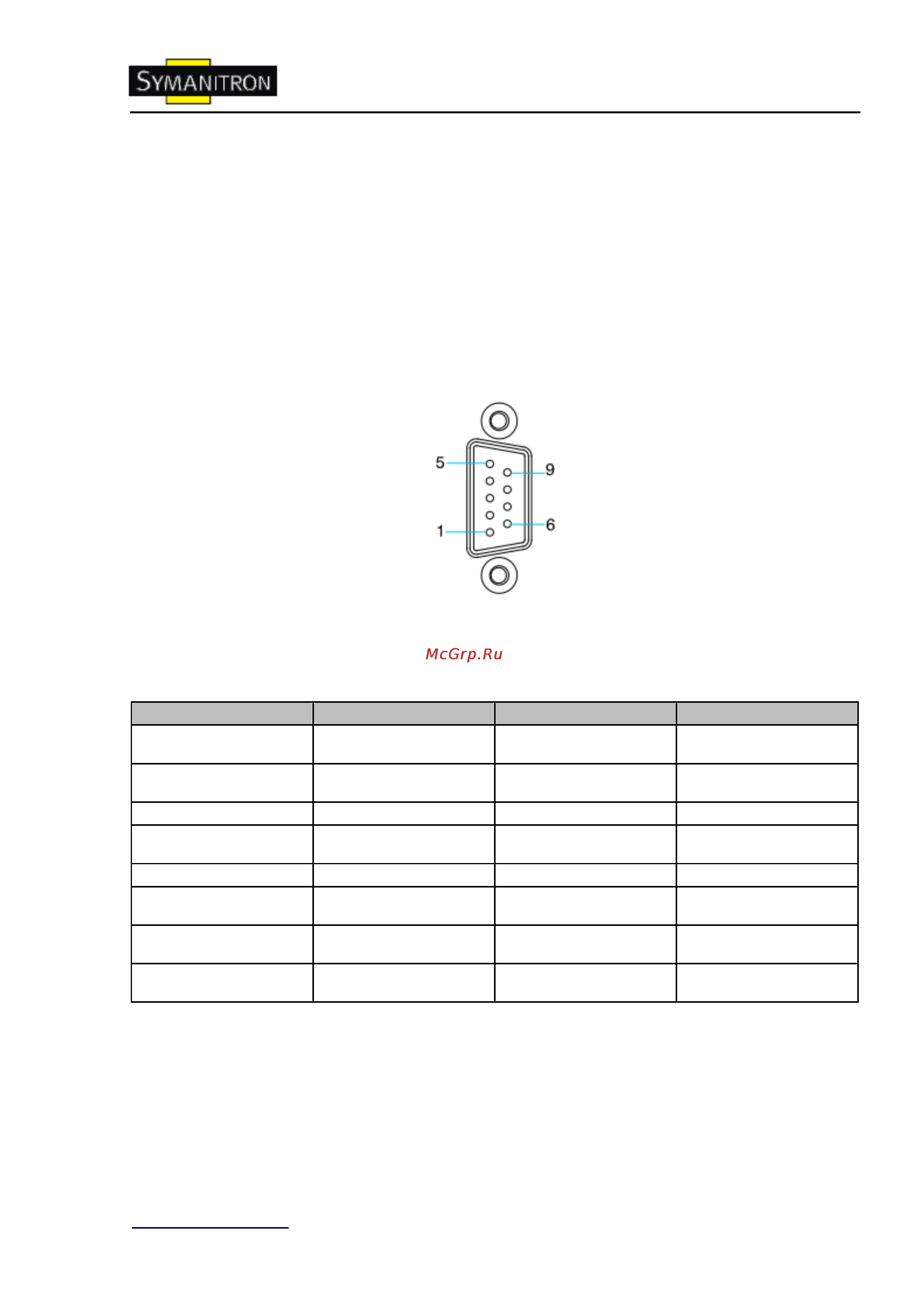

Рис. Разъѐм DB9

Распиновка кабелей описана в таблице

Пин

RS-232

RS-422/485-4w

RS-485-2w

TXD-(A)

RXD

TXD+(B)

TXD

RXD+(B)

Data+(B)

RXD-(A)

Data-(A)

GND

4.2. Заземление
