5. Дополнительные настройки.

Устройство имеет ряд дополнительных настроек, таких как программируемые

индикаторы, сигнальное реле и дополнительный переключатель. Эти аппаратные функции

помогут вам дополнить стандартный набор функций устройства.

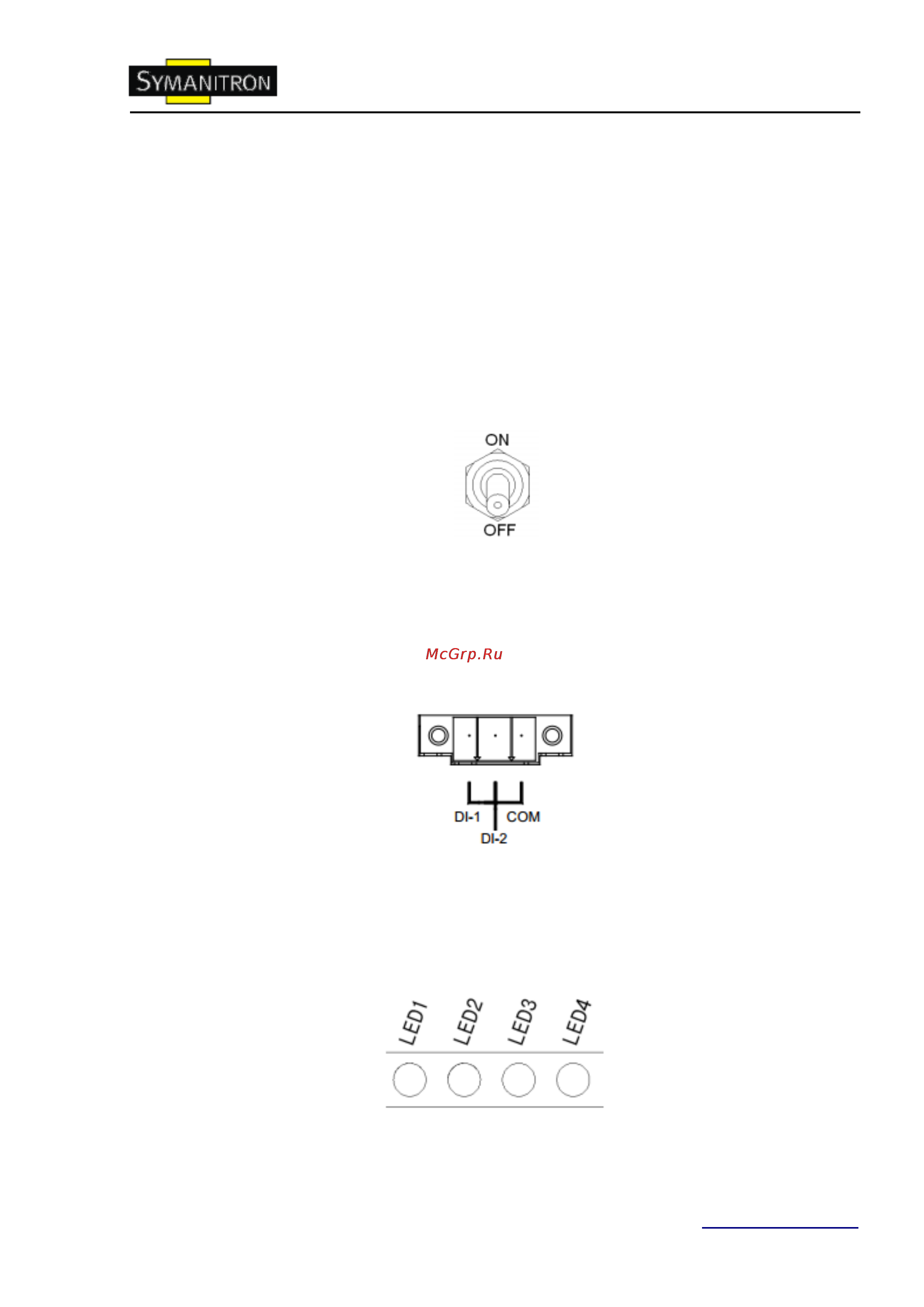

5.1. Программируемый переключатель

Программируемый переключатель, как тот, что показан на рисунке, является

резервным и находится на передней панели устройства. Переключатель поддерживает два

состояния: вверху и внизу. Вы можете самостоятельно определить и просматривать

значение статусов переключателя.

Рис. Программируемый переключатель

5.2. Реле

Два терминальных выхода DI-1 и DI-2 находятся на верхней панели устройства и

служат для определения питания. Если внешнее питание (5-24V DC) подключено, то вы

можете увидеть значение 1; если нет - 0.

Рис. Реле

5.3. Программируемые светодиоды.

Четыре светодиода, расположенных на передней панели устройства, чьими

состояниями можно программно управлять.

Рис. Программируемые светодиоды
