Symanitron SEDS2-4-D [7/18] Крепление на панель

Руководство по эксплуатации SEDS6-D

6 www.symanitron.ru

3.2.2. Крепление на панель

 Монтаж

Шаги крепления следующие:

Шаг 1: Выберите место на стене или любой подходящей плоской поверхности и

убедитесь в наличии достаточного пространства для установки.

Шаг 2: Пометьте места будущих отверстий в отведѐнных местах, соответствующих

размерам устройства. Вверните в эти места шурупы M3x10 до уровня примерно 5-ти мм

до полного завинчивания

Шаг 3: Расположите устройство так, чтобы отверстия крепления были соответственно

расположены у завинченных шурупов. Насадите нижнюю часть на головки шурупов и

передвиньте устройство вниз для его закрепления.

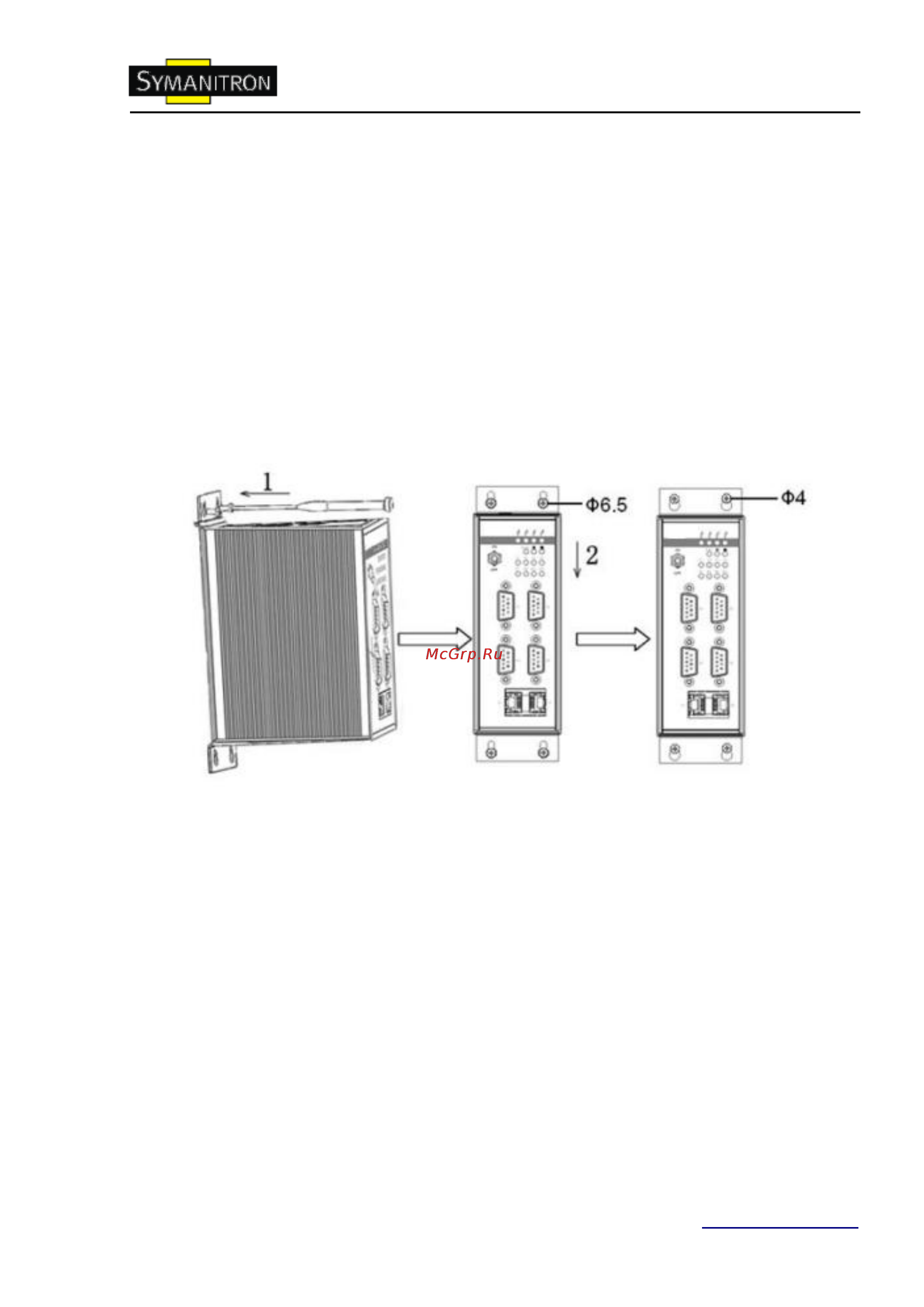

Рис. Крепление на панель

 Снятие с крепления

Шаг 1: Открутите винты (не полностью) при помощи отвѐртки. Потяните устройство

наверх, как показано на рисунке (по центру). Далее, можно снять устройство со стены.

Шаг 2: Вывинтите винты, оставшиеся в стене.
