Руководство по эксплуатации SEDS6-D
www.symanitron.ru 7

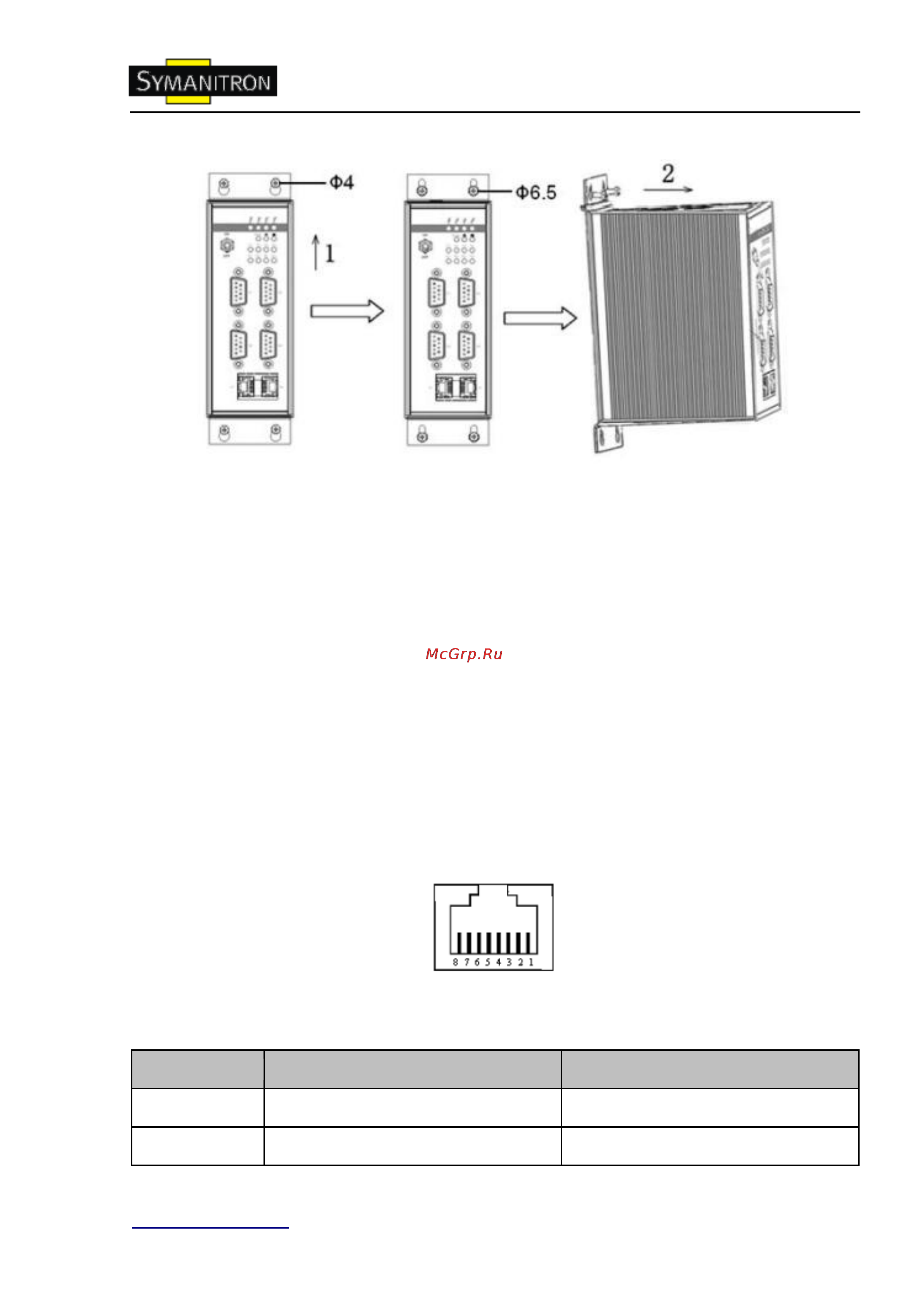

Рис. Снятие с крепления
4. Подключение кабелей
4.1. Порты
4.1.1. 10/100/BaseTX порты
10/100BaseTX порты оснащены стандартными RJ45 коннекторами. Их номера - E1 и
E2. Оба порта имеют IP адреса. IP адрес по умолчанию для E1 - 192.168.0.3, для E2 -
192.168.1.3.
Порты имеют функцию автоматического определения связи. Они сами определяют, на
какой скорости работать и в каком duplex режиме. Также, порты сами определяют,
работать в режиме MDI или MDI-X, то есть к ним можно подключать устройства по
прямому или кроссовому кабелю.
Следующий рисунок описывает назначение контактов 10/100BaseTX RJ45 портов.
Рис. Порт RJ45
В данной таблицы описаны назначения контактов 10/100BaseTX RJ45 портов
Контакт (pin)
MDI-X сигнал
MDI сигнал
1
Получение данных + (RD+)
Отправка данных (TD+)
2
Получение данных - (RD-)
Отправка данных (TD-)
