2.8 Conectores2.8 Conectores

2.8 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre

estes conectores. A colocação de pontos de jumper sobre os conectores

causará danos irreversíveis à placa-mãe.

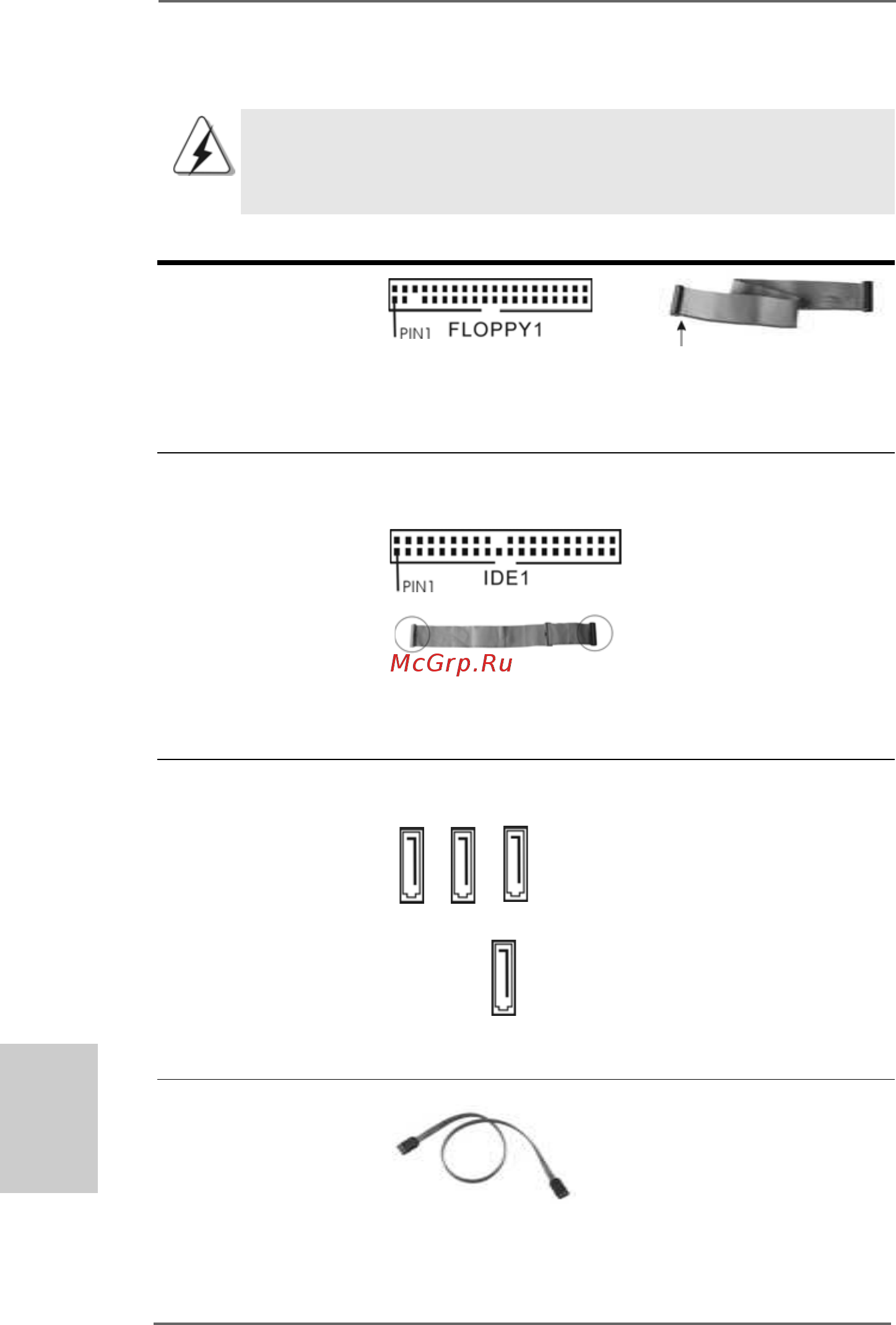

Conector Figura Descrição

Conector FDD

(FLOPPY 1, 33 pinos)

(veja a folha 2, No. 24)

Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao

lado Pino 1 do conector.

Conector primário (Azul)

(IDE1 de 39 pinos, veja a folha 2, No. 9)

Ligue esta ponta (azul) Ligue esta ponta (preta)

à placa–mãe aos dispositivos IDE

Cabo ATA 66/100133 de 80 condutores

Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo

IDE.

Conectores ATAII Serial Estes quatro conectores Serial

(SATAII_1 (PORT 0): ATA (SATAII) suportam

veja a folha 2, No. 15) unidades de disco rígido SATA

(SATAII_2 (PORT 1): ou SATAII como dispositivos de

veja a folha 2, No. 13) armazenamento internos. A

(SATAII_3 (PORT 2): atual interface SATAII permite

veja a folha 2, No. 12) uma taxa de transferência de

(SATAII_4 (PORT 3): dados de até 3.0 Gb/s.

veja a folha 2, No. 14)

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional) conectado ao disco rígido

SATA / SATAII quanto o

conector SATAII na placa mãe.

o lado com listras vermelhas para o Pino 1

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)

SATAII_4 (PORT 3)

SATAII_3 (PORT 2)
