Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan)

bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen

werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen

CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen

möchten, verbinden Sie ihn bitte mit

den Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

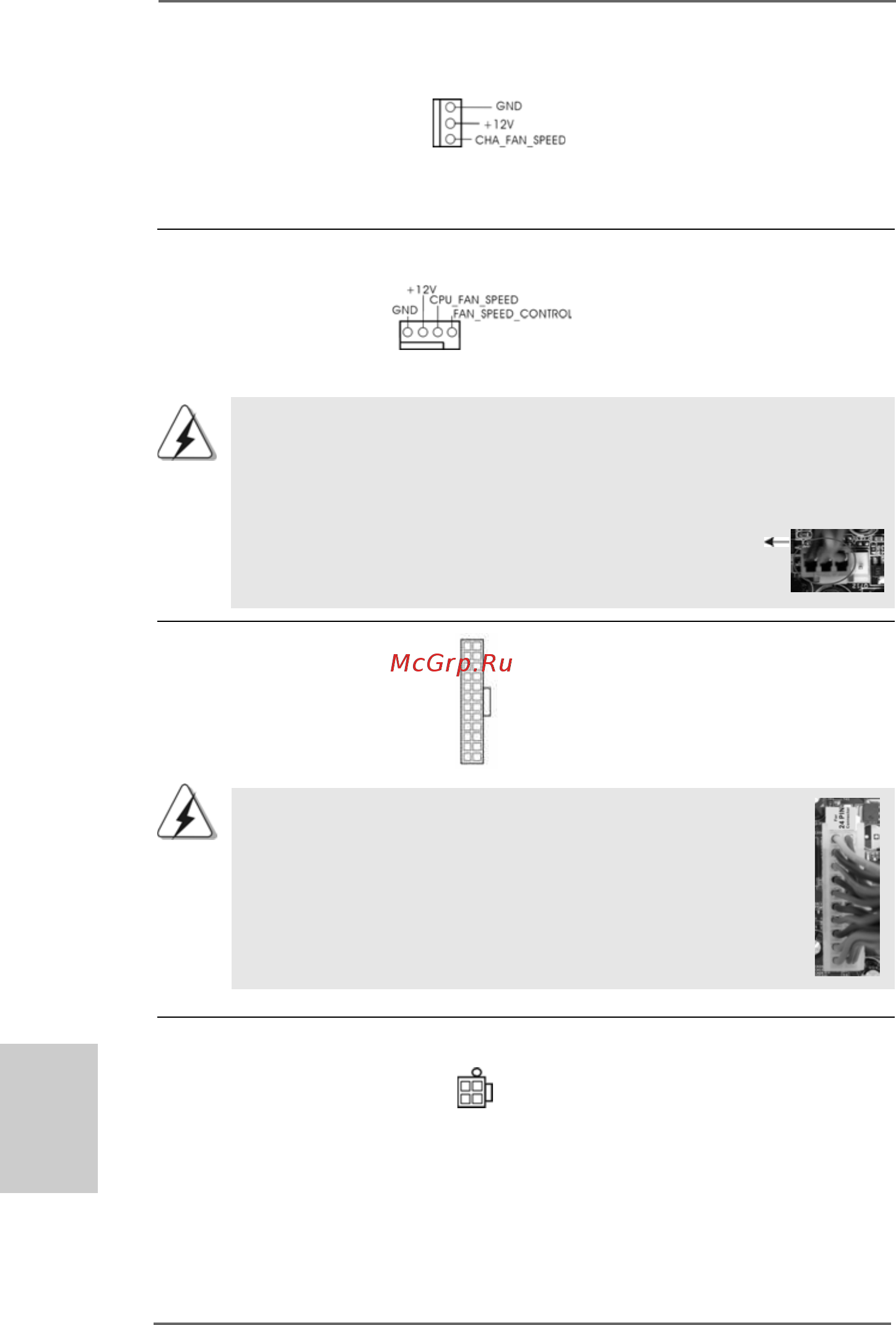

Gehäuse-Lüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem

(siehe S.2, No. 11) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2, No. 7) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

1 2 3 4

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2, Punkt 3) Header.

Anschluss für Beachten Sie bitte, dass Sie eine

12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin ATX12V1) Volt-Stecker mit diesem

(siehe S.2, Punkt 4) Anschluss verbinden müssen,

damit ausreichend Strom

geliefert werden kann.

Andernfalls reicht der Strom

nicht aus, das System zu starten.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.
