ASRock K8N68PV-GLAN Motherboard

ItalianoItaliano

Italiano

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a

4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

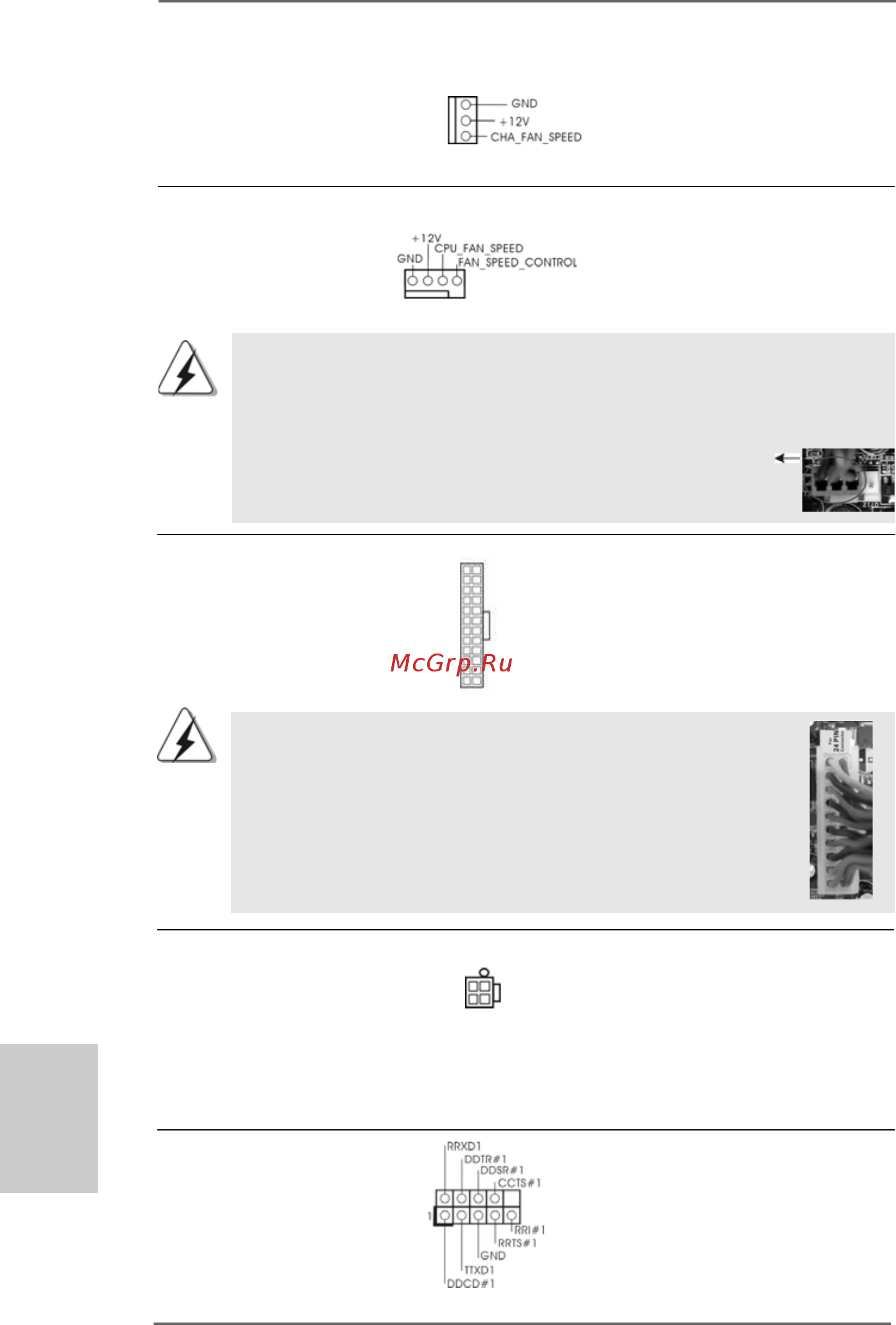

Collettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 item 3) collettore.

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 item 7) combaciare il filo nero al pin

terra.

1 2 3 4

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il

(voir p.2 Nr. 1) modulo porta COM.

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far

(vedi p.2 item 11) combaciare il filo nero al pin

terra.

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da

(vedi p.2 item 4) 12V ATX a questo connettore

in modo che possa fornire

energia sufficiente. In caso

contrario l’unità non si avvia.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.
