ASRock 939S56-M Motherboard

2.4 Einstellung der Jumper2.4 Einstellung der Jumper

2.4 Einstellung der Jumper

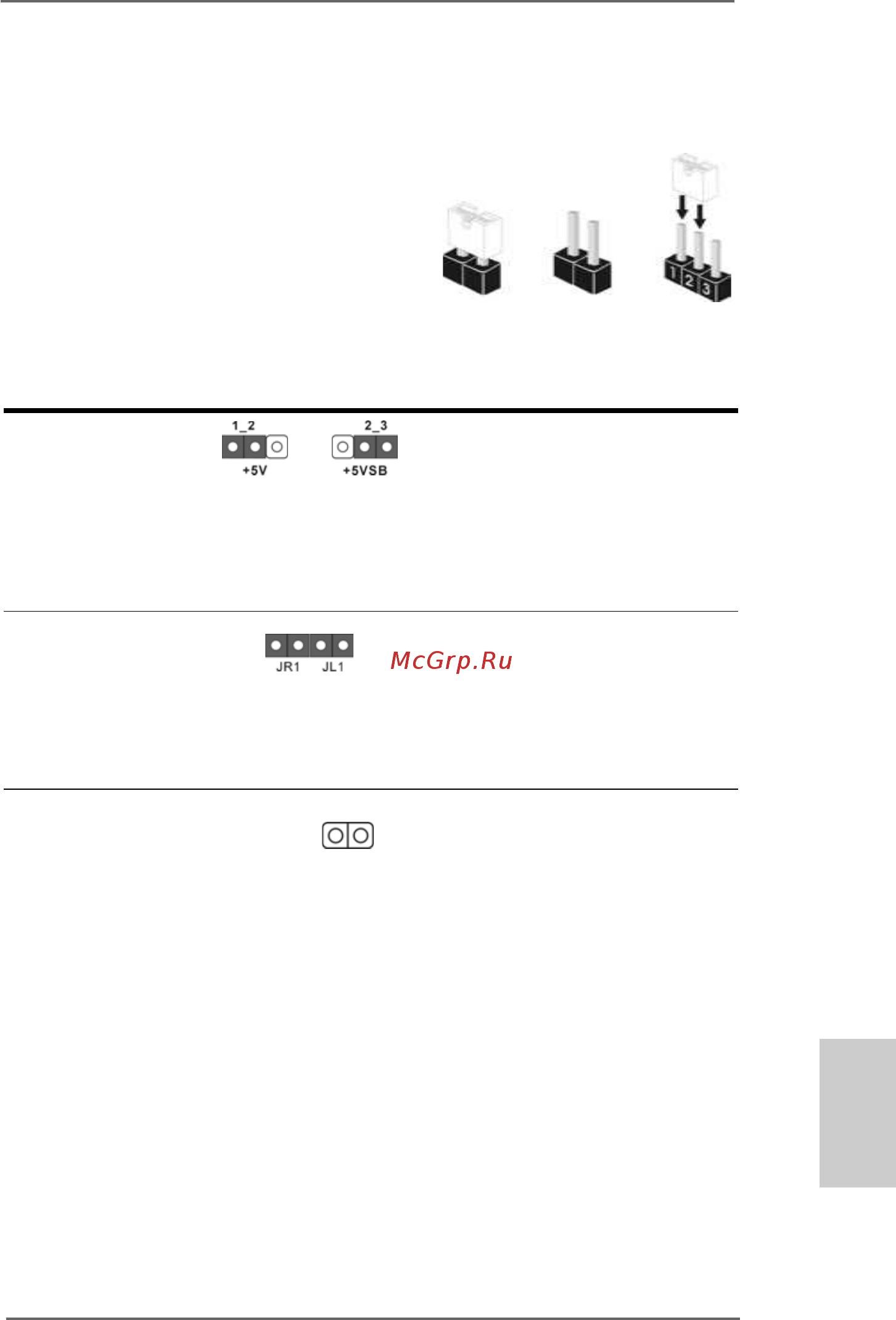

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “gebrückt” sind,

bzw. es befindet sich eine Jumper-Kappe

auf diesen beiden Pins.

Jumper Einstellun

PS2_USB_PW1 Überbrücken Sie Pin2, Pin3, um

(siehe S.2, Punkt 1) +5VSB (Standby) zu setzen

und die PS/2 oder USB-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

JR1JL1-Jumper

(siehe S.2, Punkt 24)

Hinweis: Wenn die JR1- und JL1- Jumper verbunden sind, können die

Audioanschlüsse an dem Frontfeld sowie an der Rückwand arbeiten.

CMOS löschen

(CLRCMOS2, 2-Pin jumper)

(siehe S.2 - Nr. 18)

Hinweis: CLRCMOS2 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen

BIOS-Parameter. Um die Systemparameter zu löschen und auf die

Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab

und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pins an CLRCMOS2 für 3 Sekunden kurzzuschließen. Bitte vergessen

Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht

wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen,

nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-Inhalt gleich

nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst

das System starten und dann wieder ausschalten, bevor Sie den CMOS-

Inhalt löschen.

Gebrückt Offen

DeutschDeutsch

Deutsch

2-Pin jumper
