2.5 Conectores2.5 Conectores

2.5 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre

estes conectores. A colocação de pontos de jumper sobre os conectores

causará danos irreversíveis à placa-mãe.

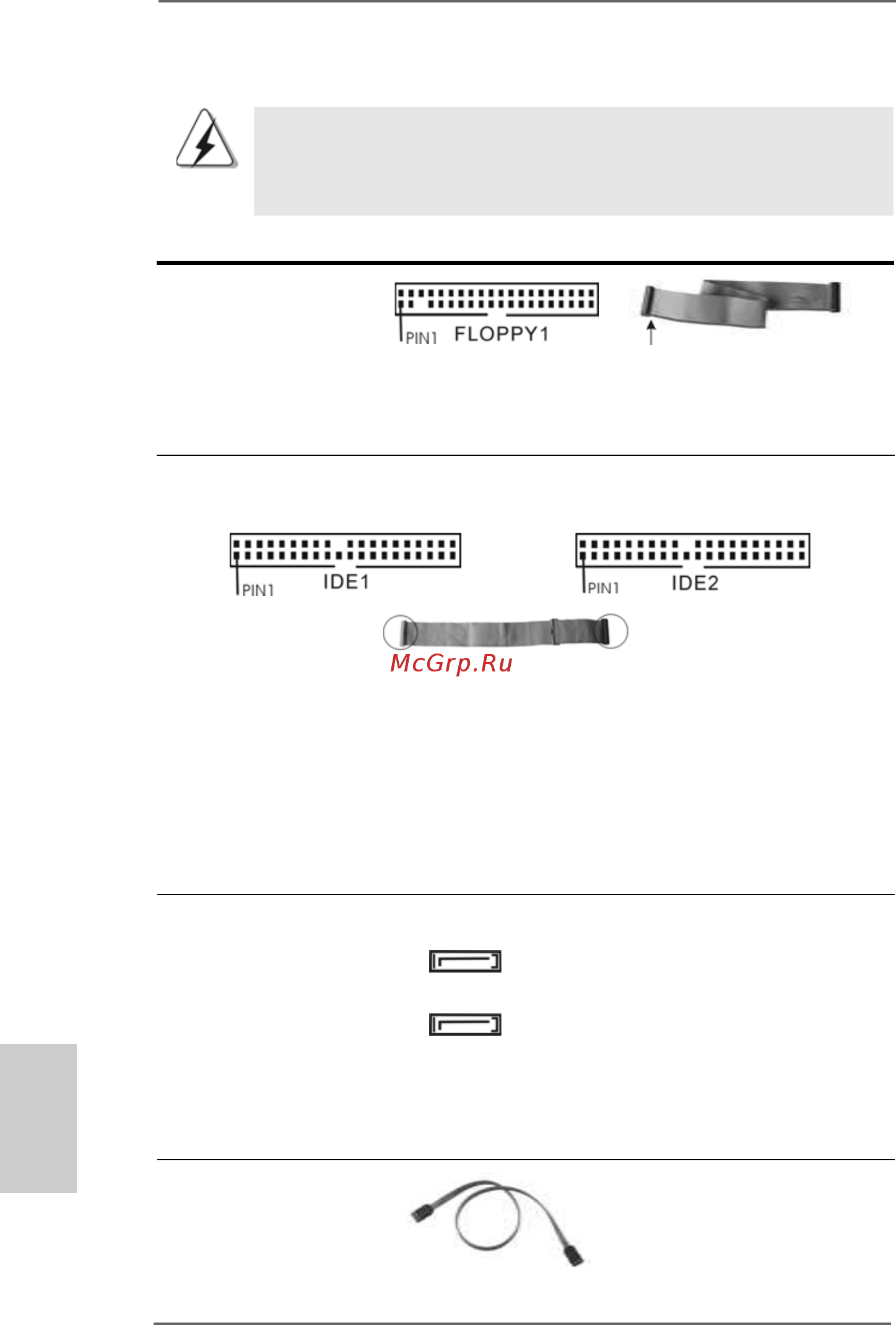

Conector Figura Descrição

Conector FDD

(FLOPPY 1, 33 pinos)

(veja a folha 2, No. 21)

Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao

lado Pino 1 do conector.

Conector primário (azul) Conector secundário de IDE (preto)

(IDE1 de 39 pinos, veja a folha 2, No. 8) (IDE2 de 39 pinos, veja a folha 2, No. 7)

Ligue esta ponta (azul) Ligue esta ponta (preta)

à placa–mãe aos dispositivos IDE

Cabo ATA 66/100/133 de 80 condutores

Nota: Se for usado apenas um dispositivo IDE nesta placa-mãe, configure-o como

“Master”. Para detalhes, consulte as instruções do fornecedor do seu

dispositivo IDE. Ainda, para otimizar a compatibilidade e o desempenho, conecte

a unidade de disco rígido ao conector IDE primário (IDE1, azul) e a unidade de

CD-ROM ao conector IDE secundário (IDE2, preto).

Conectores ATA Serial Estes dois conectores Serial

(SATA1: veja a folha 2, No. 11) ATA (SATA) suportam cabos

(SATA2: veja a folha 2, No. 12) de dados SATA para os

dispositivos de

armazenamentos internos. A

atual interface SATA permite

uma taxa de transferência de

dados de até 1.5 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

conectado ao disco rígido

SATA quanto o conector SATA

na placa mãe.

o lado com listras vermelhas para o Pino 1

SATA2

SATA1
