ASRock 939S56-M Motherboard

PortuguêsPortuguês

Português

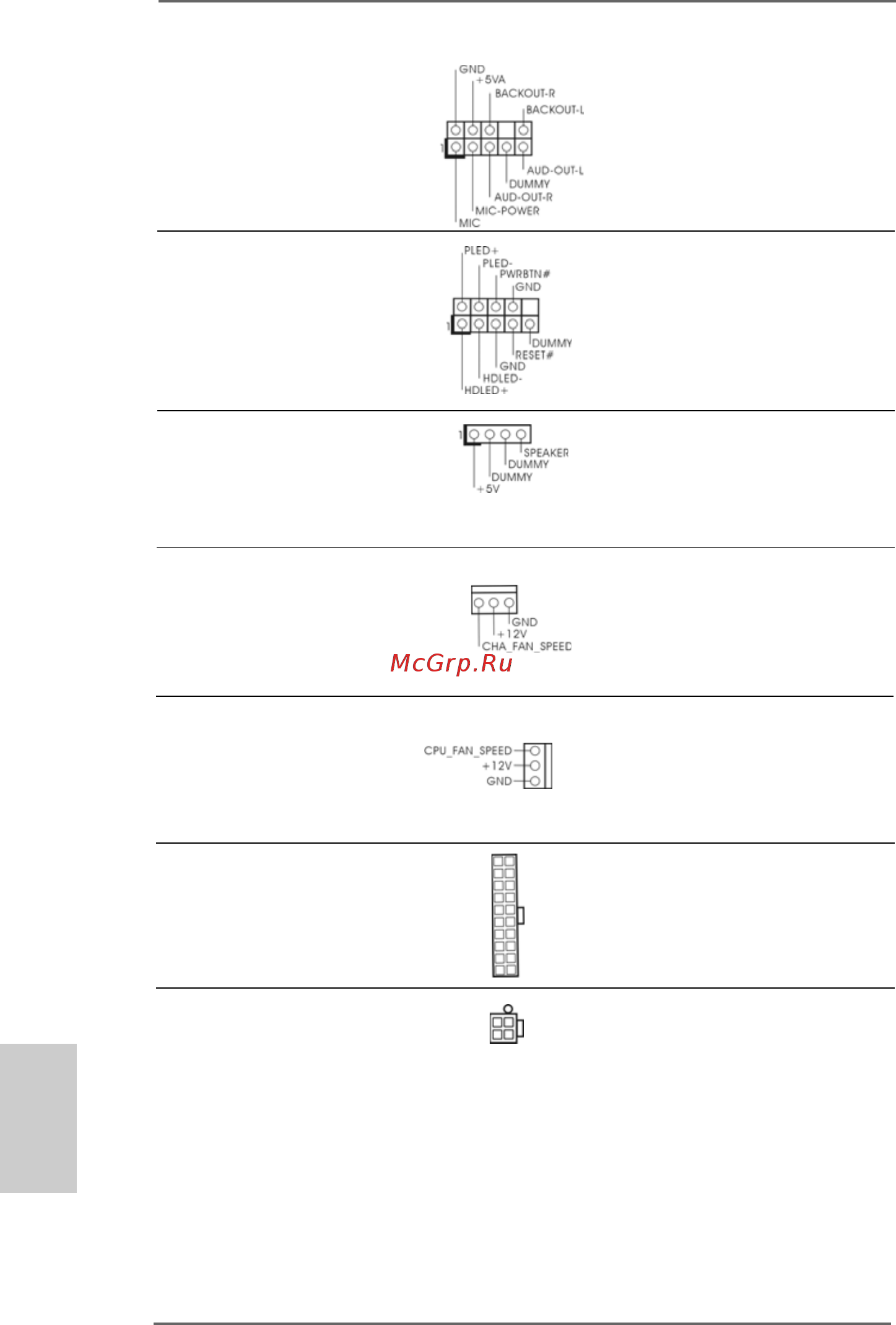

Conector Áudio do painel Esta é uma interface para o

frontal cabo de áudio no painel frontal,

(AUDIO1 de 9 pinos) que permite uma conexão e

(veja a folha 2, No. 23) controle convenientes dos

dispositivos de áudio.

Conector do sistema no Este conector acomoda

painel diversas funções de

(PANEL1 de 9 pinos) sistema no painel frontal.

(veja a folha 2, No. 13)

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 14)

Conector do ventilador do Ligue o cabo do ventilador neste

chassis conector, coincidindo o fio preto

(CHA_FAN1 de 3 pinos) com o pino de aterramento.

(veja a folha 2, No. 15)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o fio preto com

(CPU_FAN1 de 3 pinos) o pino de aterramento.

(veja a folha 2, No. 30)

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 20 pinos) ATX neste conector.

(veja a folha 2, No. 29)

Conector ATX 12 V Note que é necessário ligar

(ATX12V1 de 4 pinos ) uma fonte de alimentação com

(veja a folha 2, No. 2) conector ATX 12V neste

conector para fornecer

alimentação suficiente. Do

contrário, haverá falhas de

funcionamento.
